Eigenschaften & Details

• Hohe Leistung: Unser Linearmaßstab hat eine strenge Qualitätsprüfung bestanden. Es erfüllt den Standard der Genauigkeit und Steifigkeit. 250 mm & 1000 mm Verfahrweg Länge und 5 μm Auflösung sind in der Lage, gute Geradheit und präzise Messung zu erreichen. Anschluss: 9-Pin-Anschluss (Pin-26789), 2 an 0 V, 6 an A, 7 an 5 V, 8 an B, 9 an R1.
• Langlebiges Aluminiumgehäuse: Der Drehmaschinen-Linearmaßstab verwendet ein eloxiertes Aluminiumprofil, um der Oxidation zu widerstehen. Der Lesekopf ist druckgegossen mit Hartchrom für mehr Korrosionsbeständigkeit-ein vernünftiges Aussehen für gute Steifigkeit.
• Doppelte Dichtung & Signalkabel: Dieser hochgenaue Linearmaßstab ist mit einem 3 m langen Signalkabel ausgestattet. Das Signalkabel ist durch mehrschichtigen abgeschirmten Stahldraht und eine weiche Metallhülle geschützt. So hat es ausgezeichnete wasserdichte und Anti-Interferenz-Leistung.

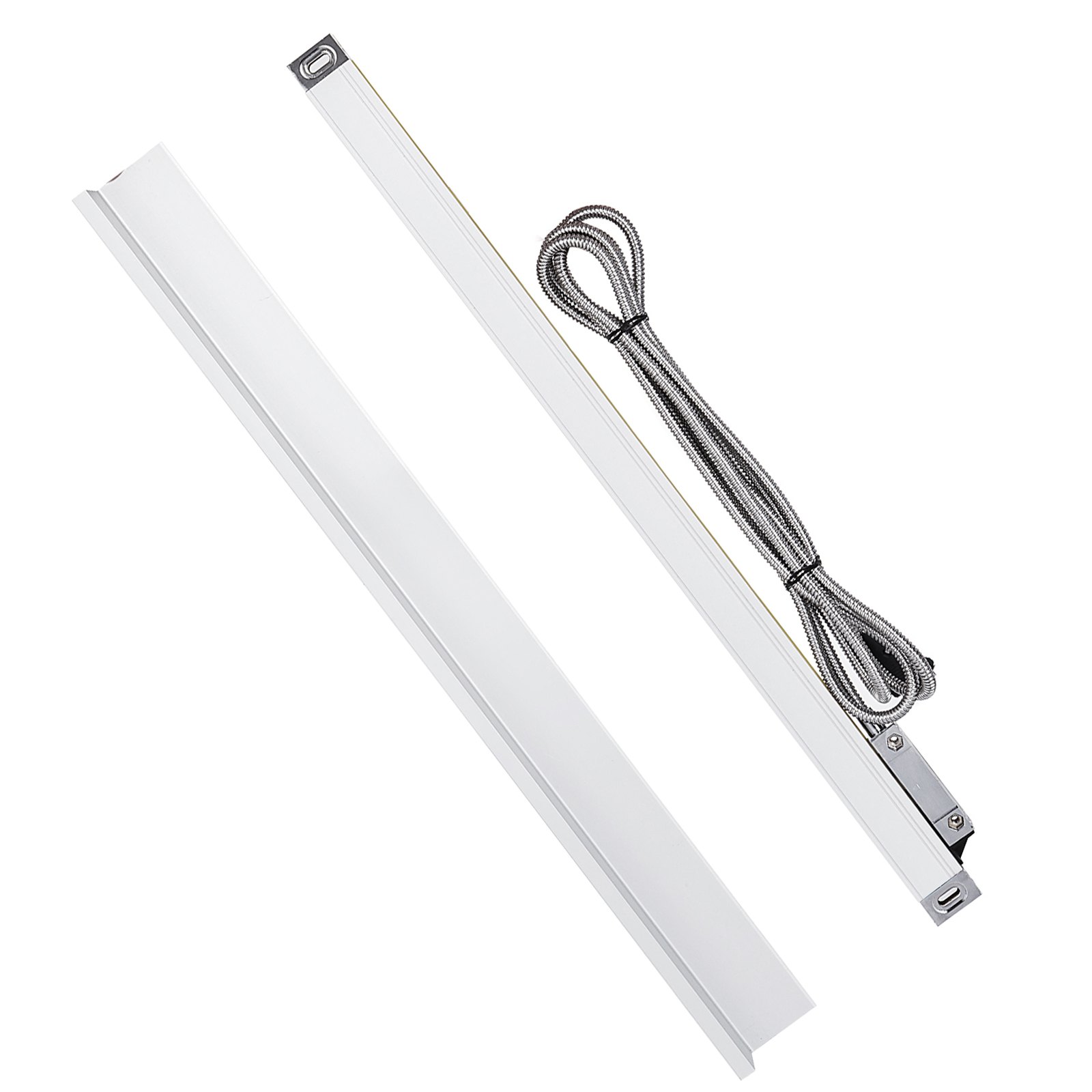

• Stabiler Schlittenteil: Der Schlittenteil dieses Dro-Linearmaßstabs verfügt über ein zuverlässiges Fünf-Lager-System mit ausgezeichneter wiederholter Positionierung, wodurch das Messergebnis stabiler wird. Mit einer zusätzlichen T-Nut (nicht im Lieferumfang enthalten), kann die hintere Nut für die Installation verwendet werden, wenn die Kontaktfläche zu kurz ist oder zusätzliche Unterstützung bei der Verwendung eines langen linearen Maßstab.
• Bequem und praktisch: Der Drehmaschinen-Linearmaßstab hat geschlitzte Endblöcke für eine einfache und einstellbare Installation. Außerdem sind mehrere Befestigungslöcher besser zugänglich, um die Position der Halterungen und zusätzliches Montagematerial zu befestigen. So hat es eine breite Palette von Anwendungen.

Häufig Zusammen Gekauft

Videos zu diesem Produkt

Über diesen Artikel

Produktspezifikation

Spannung

5 V DC

Stromstärke

50 mA

Verfahrlänge

250 mm & 1000 mm

Rasterweite

0,02 mm / 50 LP / min

Auflösung

5 μm

Genauigkeit

± 0,005 mm (bei 20 Grad C)

Ansprechgeschwindigkeit

60 m / min

Kabellänge

3 m

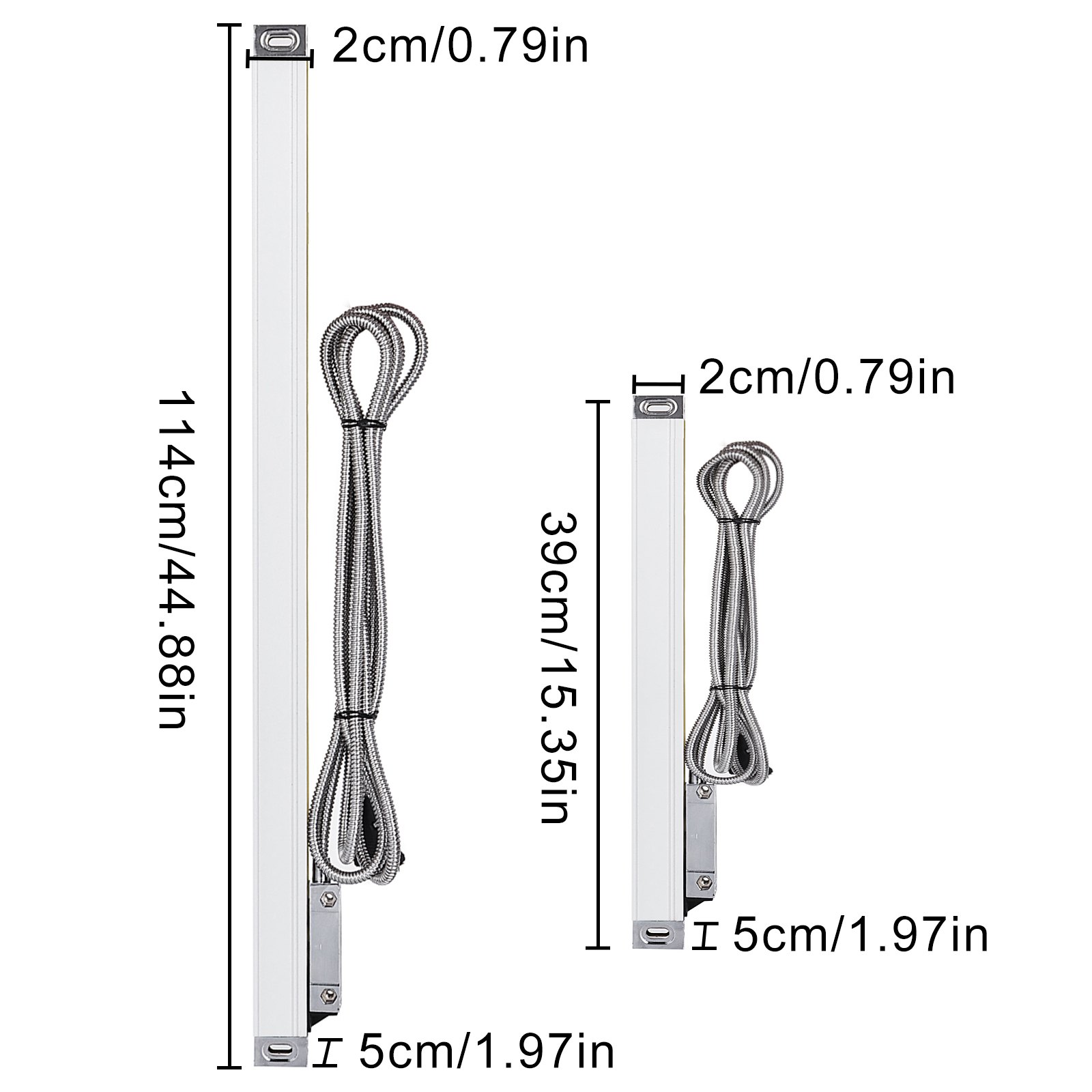

250 mm Linearmaßstab Abmessungen (L x B x H)

39 x 2 x 5 cm / 15,35 x 0,79 x 1,97 Zoll

1000 mm Längenmaßstab (L x B x H)

114 x 2 x 5 cm / 44,88 x 0,79 x 1,97 Zoll

Beschreibung

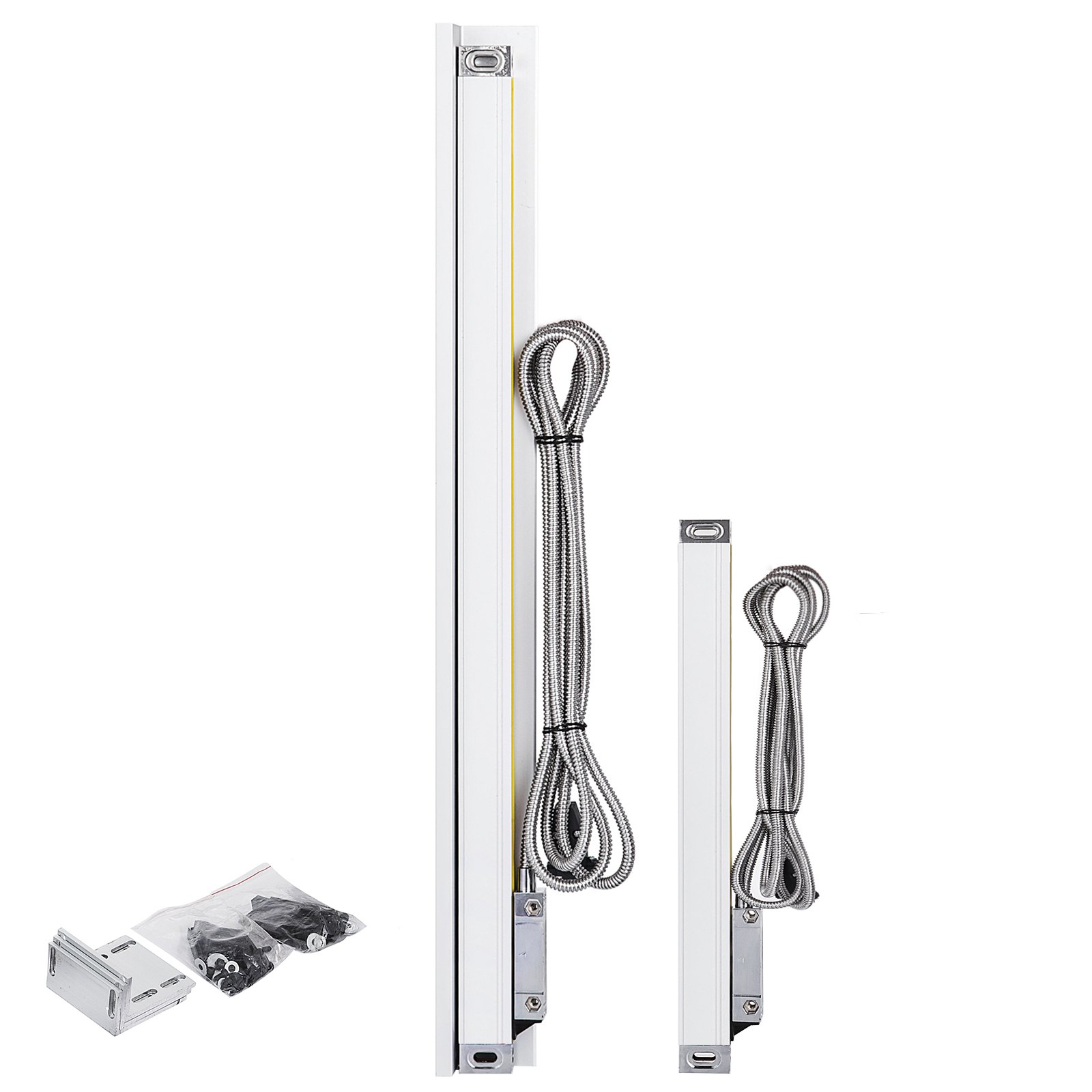

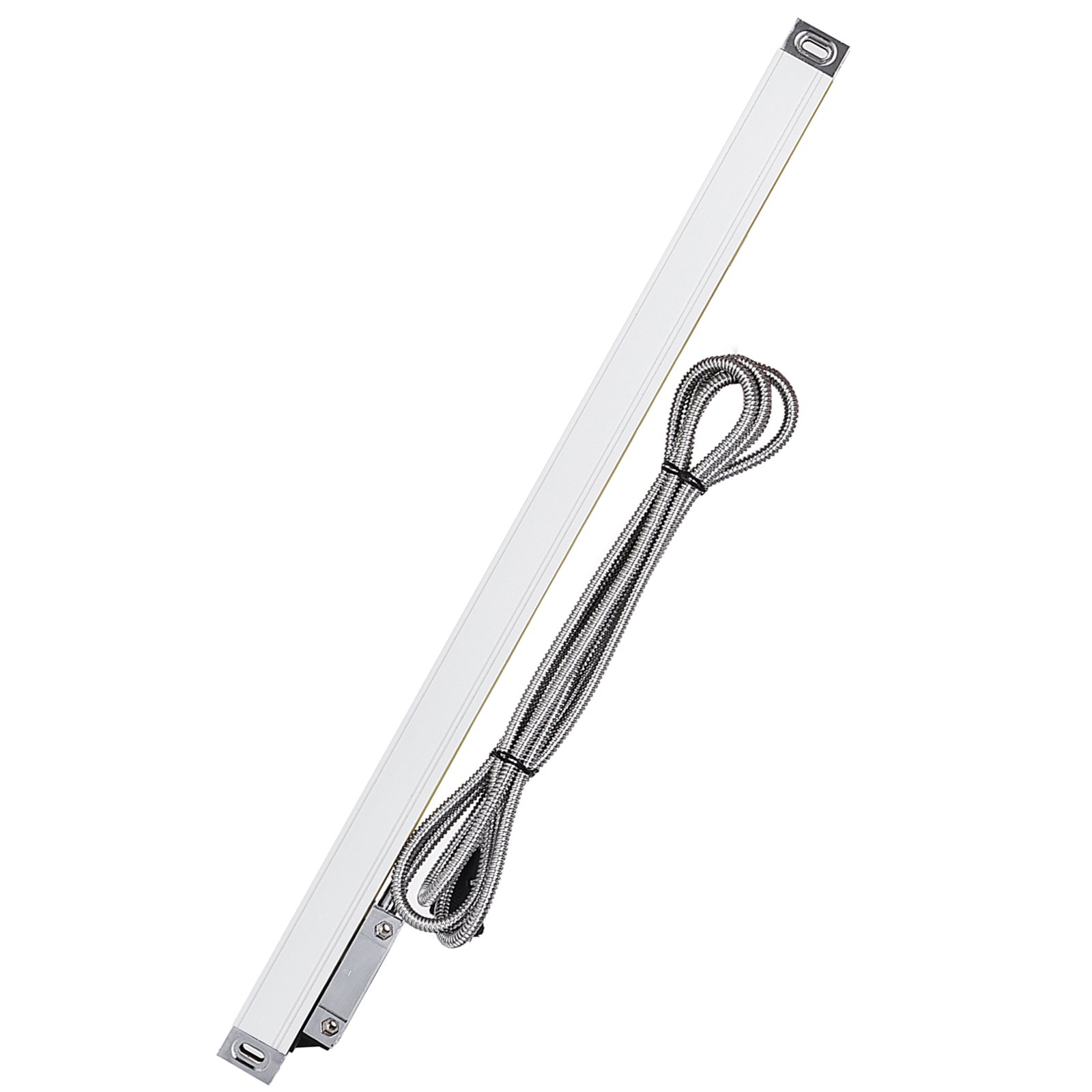

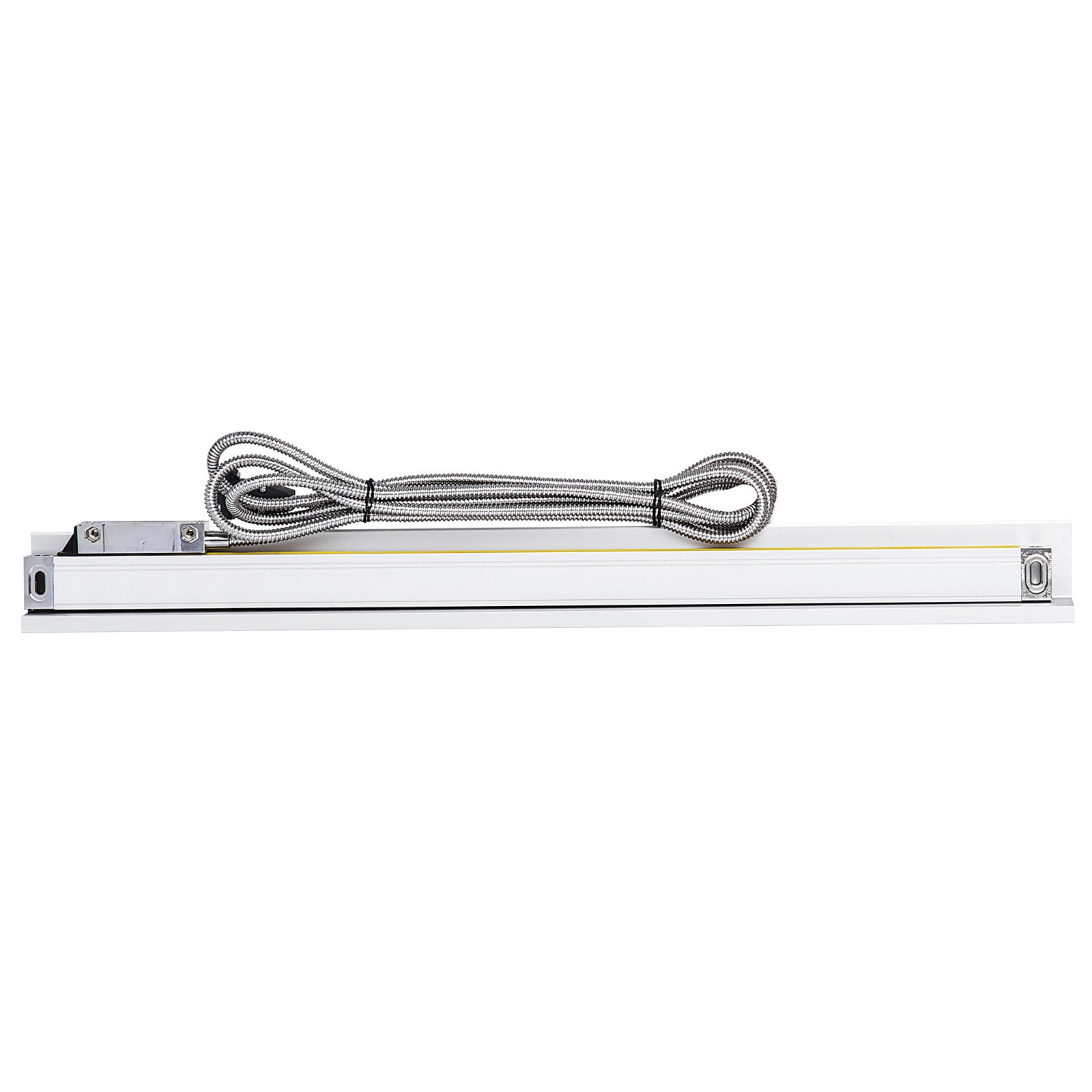

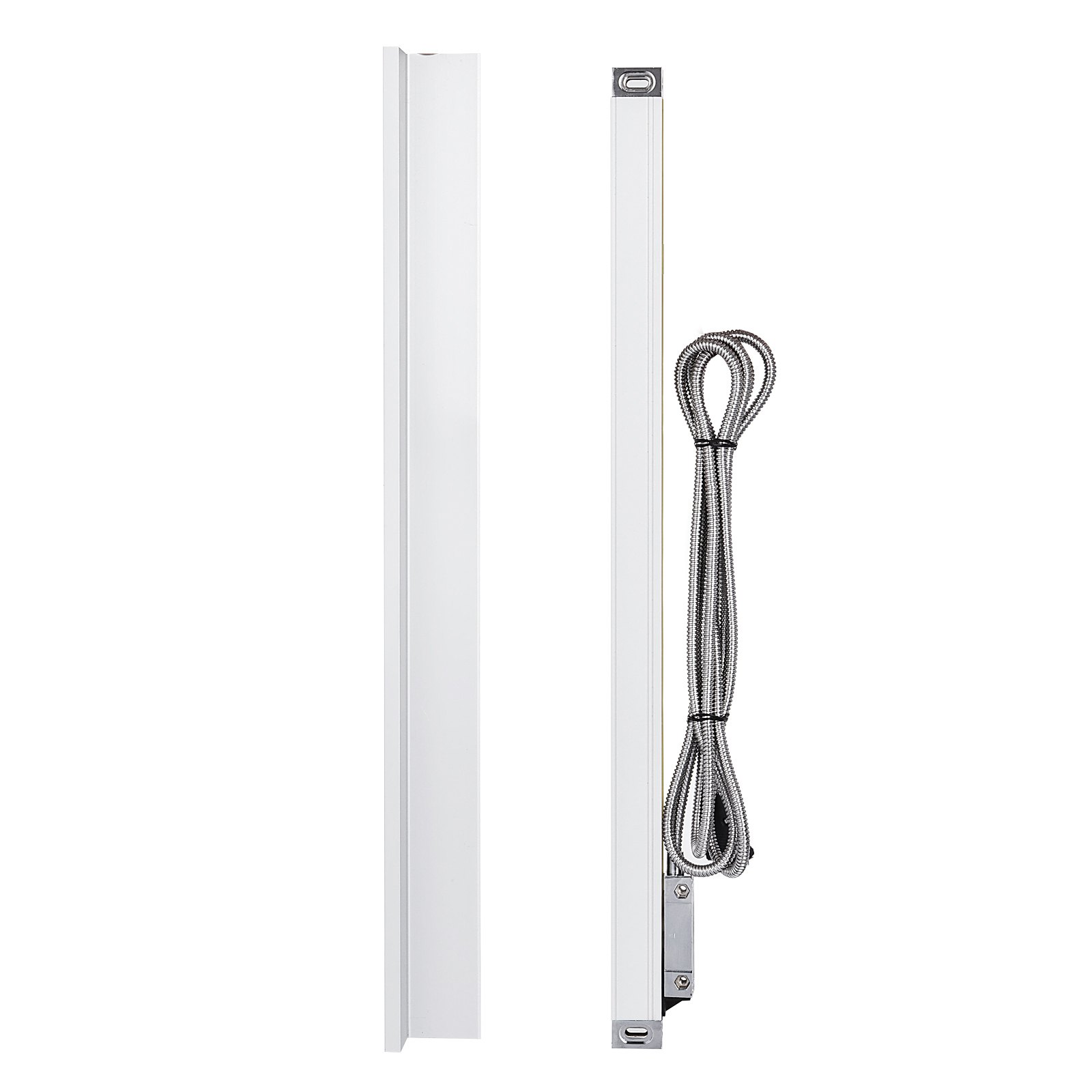

250 mm & 1000 mm Präzisions-Linearmaßstab

Unser Linearmaßstab ist eine Art von Messgerät mit einem breiten Anwendungsspektrum. Er zeichnet sich durch eine optimale Struktur, ein gutes Aussehen und eine hohe Steifigkeit aus. Daher kann es die Bedürfnisse der meisten allgemeinen Maschinenanwender erfüllen. Der Linearmaßstab eignet sich für die Metallbearbeitung, z. B. für Drehbänke, Rundschleifmaschinen, Fräsmaschinen und Flachschleifmaschinen.

• Hohe Leistung
• Langlebiges Aluminiumgehäuse
• Doppelte Dichtung & Signalkabel
• Stabiles Gleitelement
• Bequem & Praktisch

VEVOR ist eine führende Marke, die zum Geräte und Werkzeuge engagiert. Zusammen mit Tausenden von erfahrenen Mitarbeitern ist VEVOR bestrebt, Ihnen robuste Geräte und Werkzeuge zum Niedrigpreis anzubieten. Heute werden VEVOR mit 10 Millionen Mitgliedern in mehr als 200 Ländern und Regionen dienen.

Warum VEVOR wählen?

• Premium-Qualität
• Niedrigpreis
• Pünktlich & Sicherer
• Leichter Umtausch & Rückgabe
• 24/7 schnelle Antwort

VEVOR ist eine führende Marke, die zum Geräte und Werkzeuge engagiert. Zusammen mit Tausenden von erfahrenen Mitarbeitern ist VEVOR bestrebt, Ihnen robuste Geräte und Werkzeuge zum Niedrigpreis anzubieten. Heute werden VEVOR mit 10 Millionen Mitgliedern in mehr als 200 Ländern und Regionen dienen.

Warum VEVOR wählen?

• Premium-Qualität
• Niedrigpreis
• Pünktlich & Sicherer
• Leichter Umtausch & Rückgabe
• 24/7 schnelle Antwort

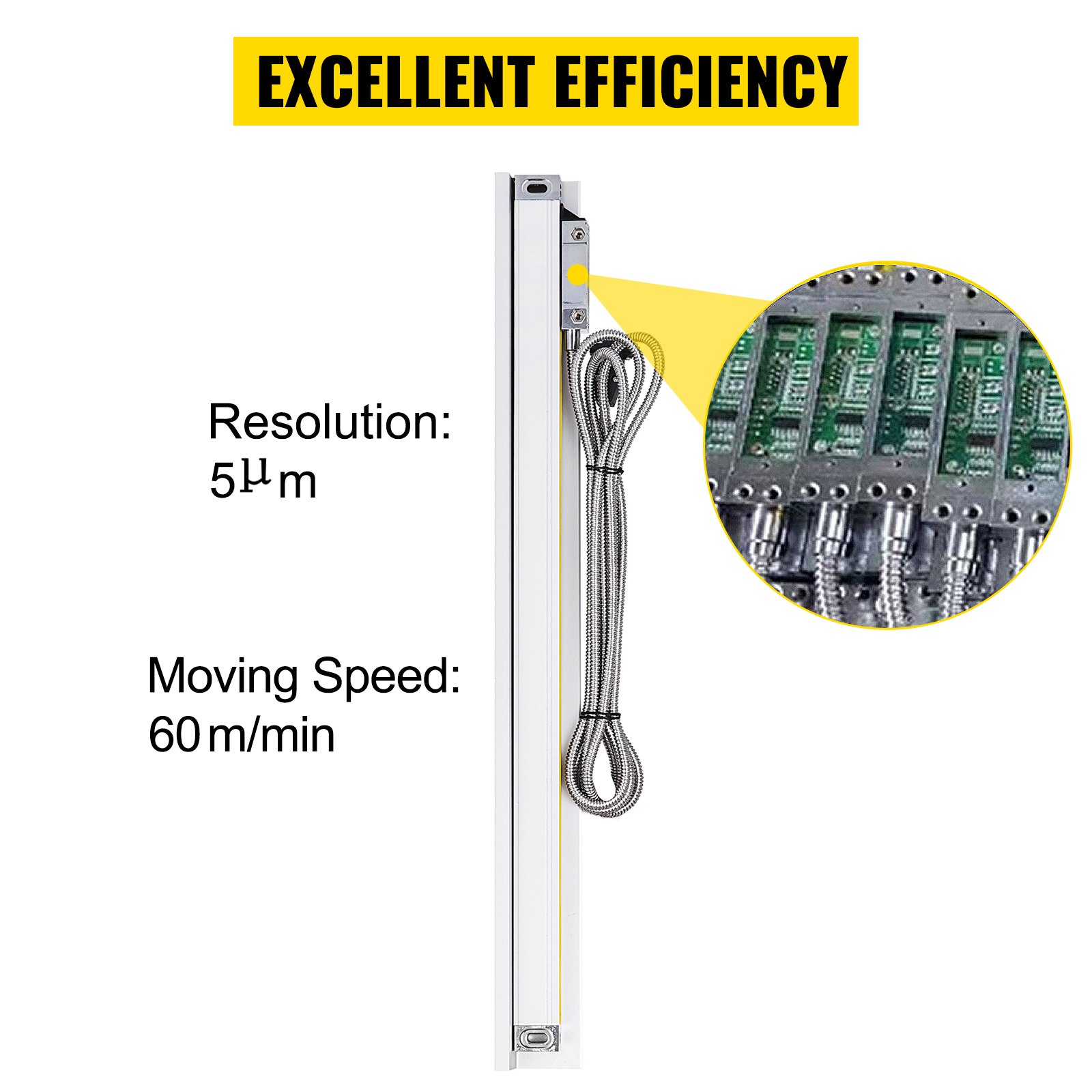

Ausgezeichneter Wirkungsgrad

Der Linearmaßstab verwendet einen intelligenten Chip mit 60 m / min Verfahrgeschwindigkeit und 5 μm Auflösung für eine höhere Arbeitsleistung. Anschluss: 9-poliger Anschluss (Pin-26789), 2 an 0 V, 6 an A, 7 an 5 V, 8 an B, 9 an R1.

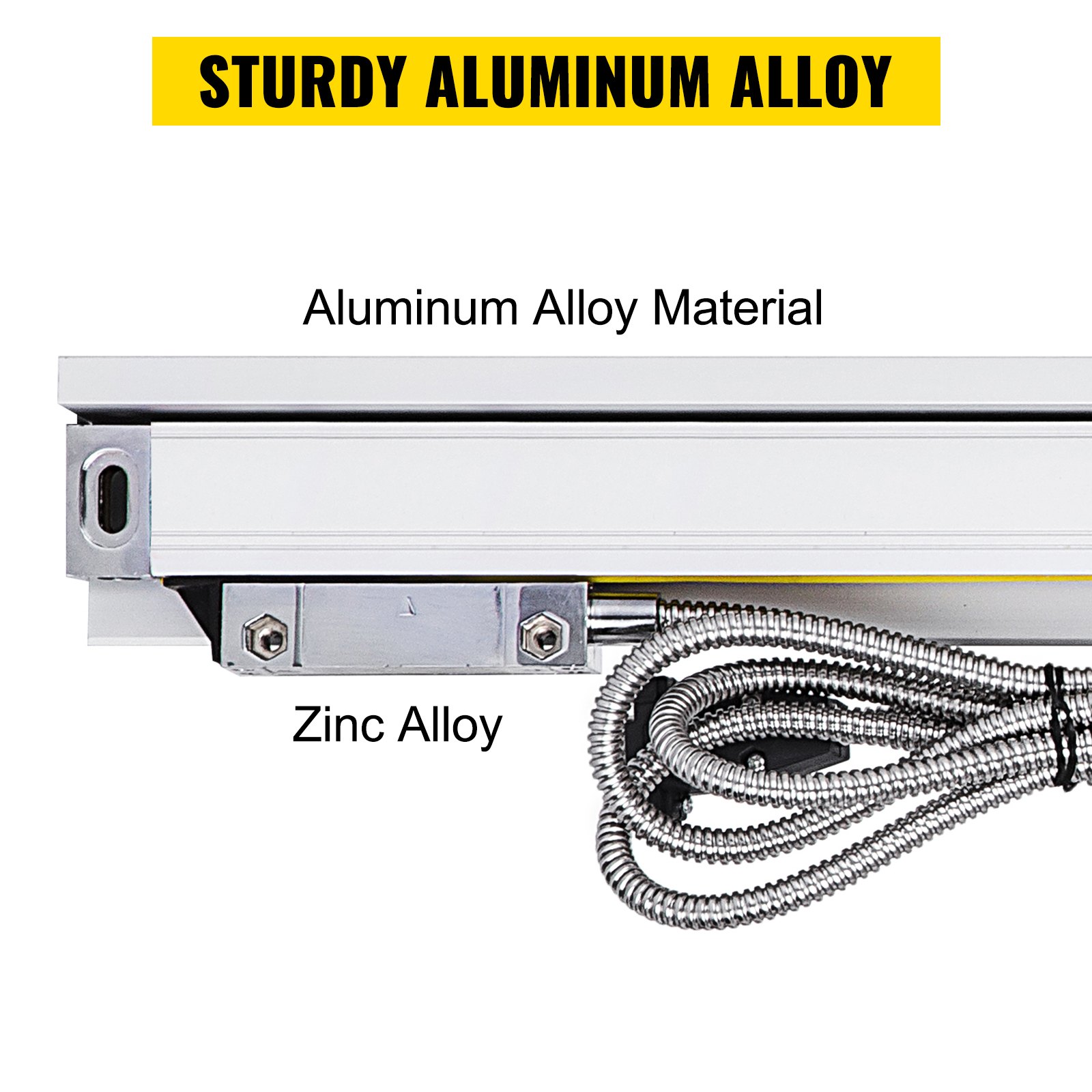

Robuste Aluminium-Legierung

Der Maßstabskörper besteht aus einem Aluminiumprofil, das schwingungsdämpfend ist und sich nicht leicht verformt. Der Lesekopf besteht aus einer verchromten Zinklegierung für hohe Abriebfestigkeit und Korrosionsbeständigkeit.

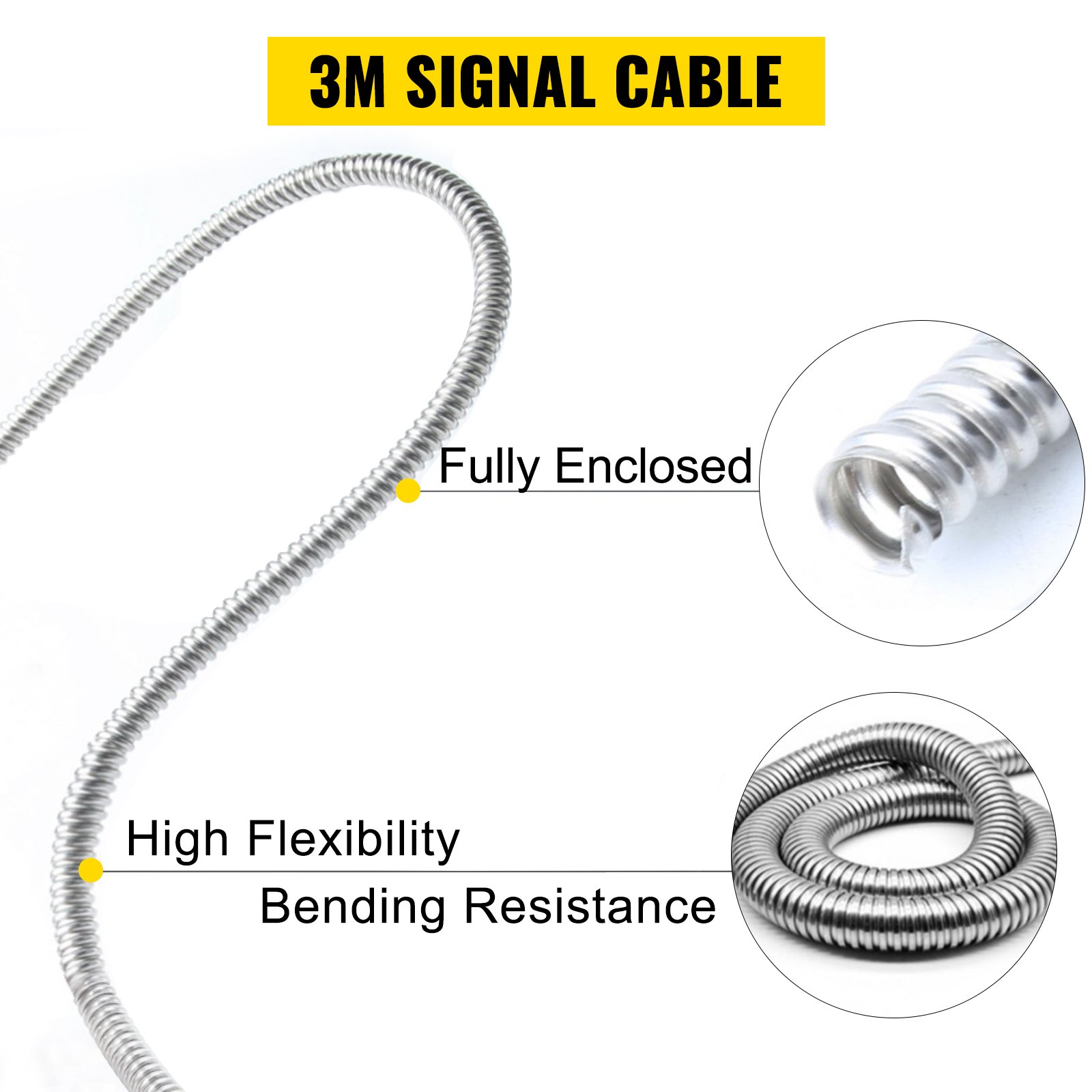

3 m Signalkabel

Das standardmäßige 3-Meter-Signalkabel besteht aus einem vollständig geschlossenen Wellenschlauch mit hoher Flexibilität und Biegefestigkeit. Darüber hinaus verfügt der Geberbalken über eine doppellagige Lippendichtung, die zusätzlichen Schutz vor Verschmutzung bietet.

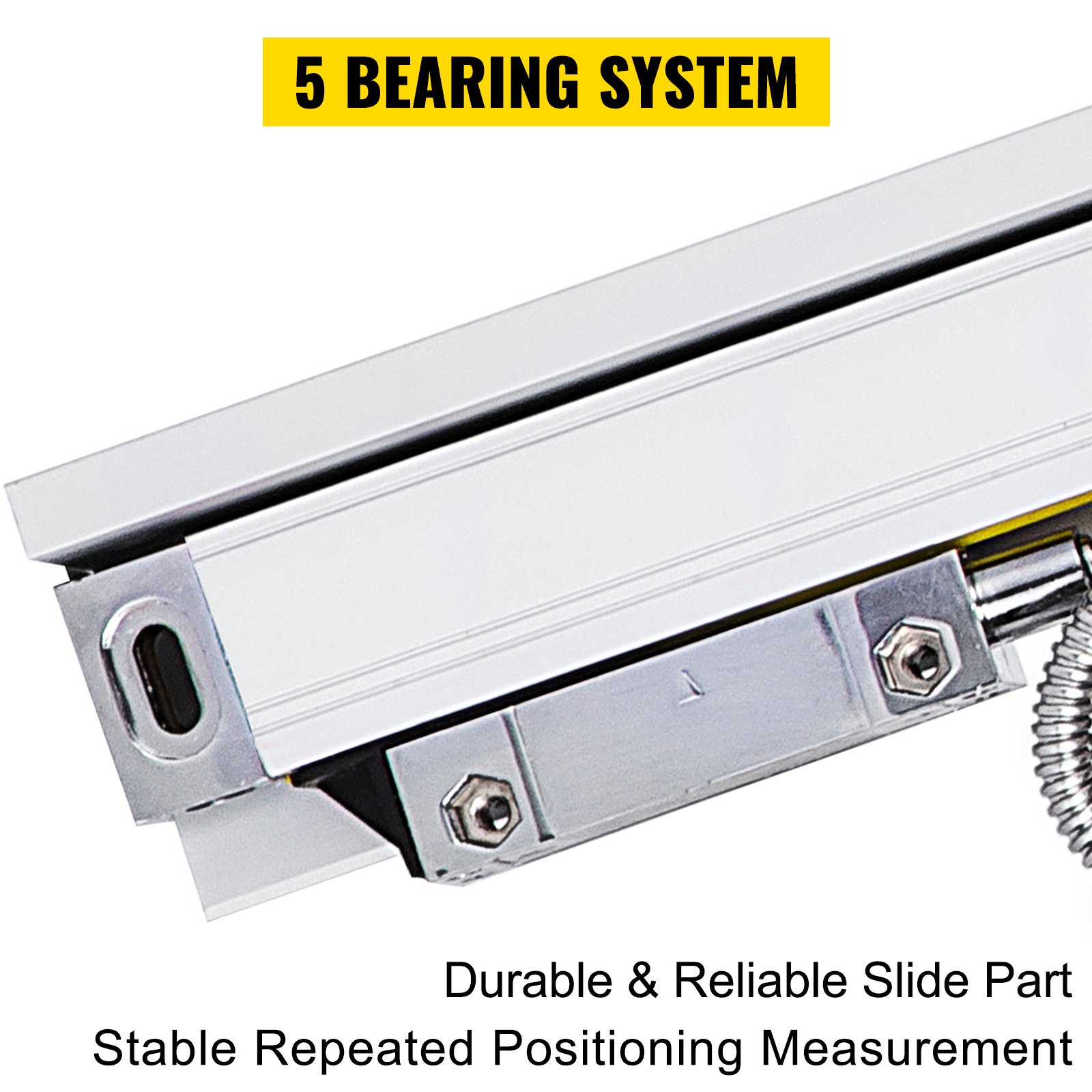

5-Lager-System

Der gleitende Teil ist mit einem zuverlässigen und langlebigen 5-Lager-System für einen reibungslosen Betrieb ausgestattet. Dadurch ist die wiederholte Positionsmessung stabiler. Die L-förmige Platte und ein Schraubensatz sind ebenfalls im Paket enthalten.

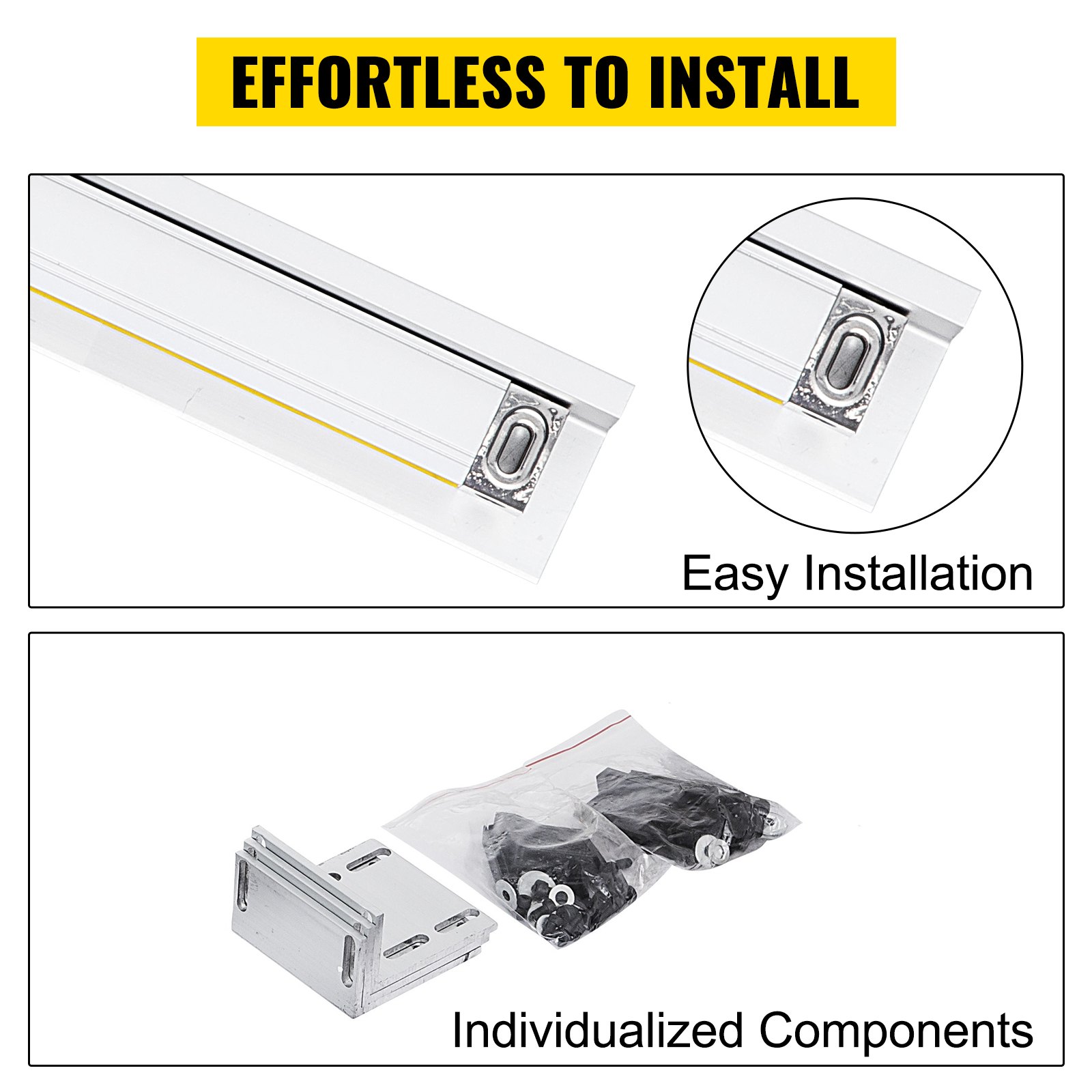

Mühelose Installation

Der hochpräzise Linearmaßstab verfügt über mehrere Montagebohrungen für eine bequeme Installation. Außerdem erleichtern individualisierte Komponenten die Montage und Wartung. Er besteht aus einem starren Metallprofil mit geschlitzten Endblöcken für eine einfache, einstellbare Montage.

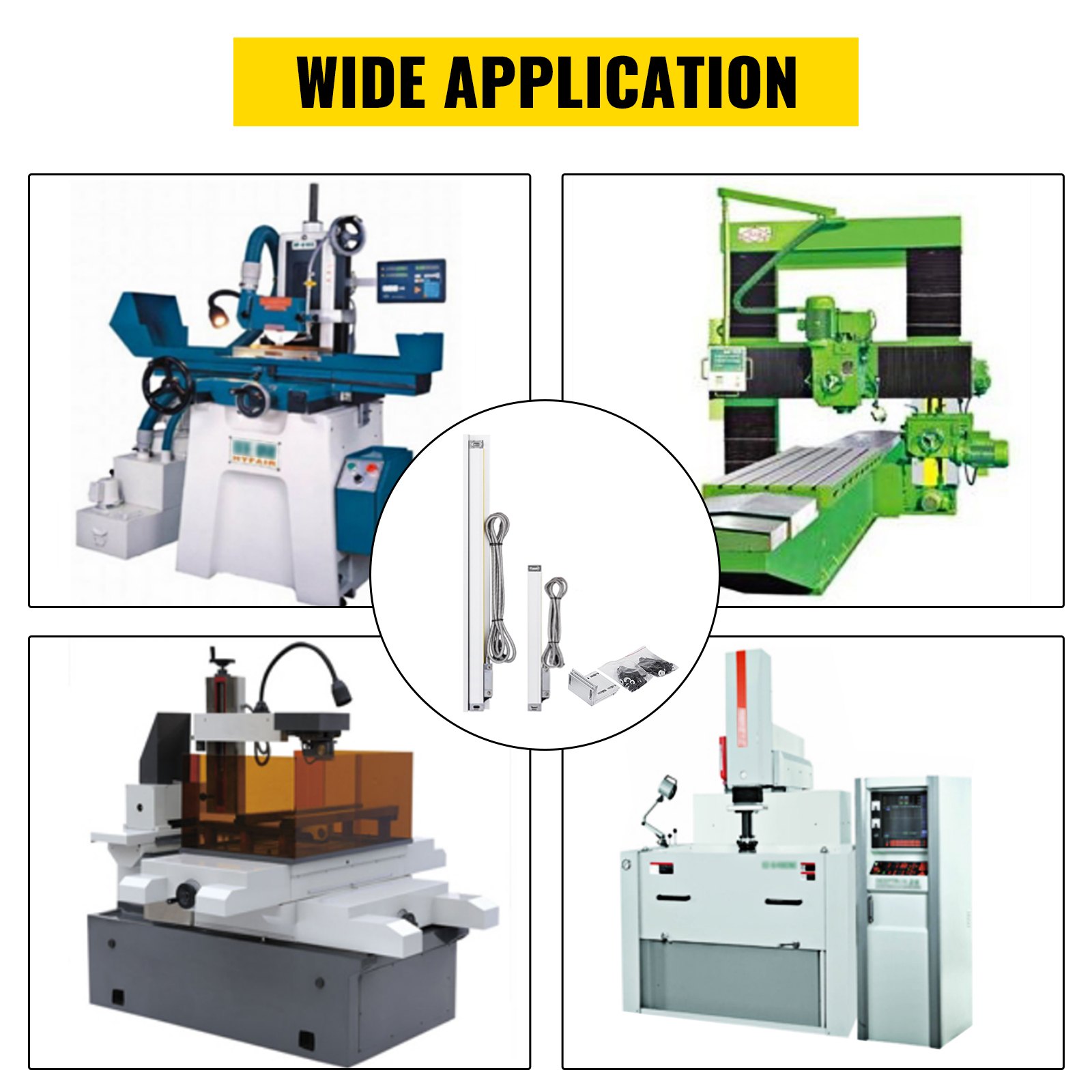

Breite Anwendung

Der Linearmaßstab eignet sich für Fräsmaschinen, Bohrmaschinen, Schleifmaschinen, Drehbänke, Profilprojektoren, Mikroskope und Videomessmaschinen. Darüber hinaus können Sie es für die Funktionen der Bewegungssteuerung, Positionsüberwachung, Koordinatenmessung usw. verwenden.

Spezifikationen

• Spannung: 5 V DC
• Stromstärke: 50 mA
• Verfahrlänge: 250 mm & 1000 mm
• Rasterweite: 0,02 mm / 50 LP / min
• Auflösung: 5 μm
• Genauigkeit: ± 0,005 mm (bei 20 Grad C)
• Ansprechgeschwindigkeit: 60 m / min
• Kabellänge: 3 m
• 250 mm Linearmaßstab Abmessungen (L x B x H): 39 x 2 x 5 cm / 15,35 x 0,79 x 1,97 Zoll
• 1000 mm Längenmaßstab (L x B x H): 114 x 2 x 5 cm / 44,88 x 0,79 x 1,97 Zoll

Paket Inhalt

• 1 x 250 mm lineare Skala
• 1 x 1000 mm Linearmaßstab
• 1 x Satz Zubehör

VEVOR ist eine führende Marke, die zum Geräte und Werkzeuge engagiert. Zusammen mit Tausenden von erfahrenen Mitarbeitern ist VEVOR bestrebt, Ihnen robuste Geräte und Werkzeuge zum Niedrigpreis anzubieten. Heute werden VEVOR mit 10 Millionen Mitgliedern in mehr als 200 Ländern und Regionen dienen.

Warum VEVOR wählen?

• Premium-Qualität
• Niedrigpreis
• Pünktlich & Sicherer
• Leichter Umtausch & Rückgabe
• 24/7 schnelle Antwort

VEVOR ist eine führende Marke, die zum Geräte und Werkzeuge engagiert. Zusammen mit Tausenden von erfahrenen Mitarbeitern ist VEVOR bestrebt, Ihnen robuste Geräte und Werkzeuge zum Niedrigpreis anzubieten. Heute werden VEVOR mit 10 Millionen Mitgliedern in mehr als 200 Ländern und Regionen dienen.

Warum VEVOR wählen?

• Premium-Qualität
• Niedrigpreis
• Pünktlich & Sicherer
• Leichter Umtausch & Rückgabe
• 24/7 schnelle Antwort

250 mm & 1000 mm Präzisions-Linearmaßstab

Unser Linearmaßstab ist eine Art von Messgerät mit einem breiten Anwendungsspektrum. Er zeichnet sich durch eine optimale Struktur, ein gutes Aussehen und eine hohe Steifigkeit aus. Daher kann es die Bedürfnisse der meisten allgemeinen Maschinenanwender erfüllen. Der Linearmaßstab eignet sich für die Metallbearbeitung, z. B. für Drehbänke, Rundschleifmaschinen, Fräsmaschinen und Flachschleifmaschinen.

• Hohe Leistung
• Langlebiges Aluminiumgehäuse
• Doppelte Dichtung & Signalkabel
• Stabiles Gleitelement
• Bequem & Praktisch

Ausgezeichneter Wirkungsgrad

Der Linearmaßstab verwendet einen intelligenten Chip mit 60 m / min Verfahrgeschwindigkeit und 5 μm Auflösung für eine höhere Arbeitsleistung. Anschluss: 9-poliger Anschluss (Pin-26789), 2 an 0 V, 6 an A, 7 an 5 V, 8 an B, 9 an R1.

Robuste Aluminium-Legierung

Der Maßstabskörper besteht aus einem Aluminiumprofil, das schwingungsdämpfend ist und sich nicht leicht verformt. Der Lesekopf besteht aus einer verchromten Zinklegierung für hohe Abriebfestigkeit und Korrosionsbeständigkeit.

3 m Signalkabel

Das standardmäßige 3-Meter-Signalkabel besteht aus einem vollständig geschlossenen Wellenschlauch mit hoher Flexibilität und Biegefestigkeit. Darüber hinaus verfügt der Geberbalken über eine doppellagige Lippendichtung, die zusätzlichen Schutz vor Verschmutzung bietet.

5-Lager-System

Der gleitende Teil ist mit einem zuverlässigen und langlebigen 5-Lager-System für einen reibungslosen Betrieb ausgestattet. Dadurch ist die wiederholte Positionsmessung stabiler. Die L-förmige Platte und ein Schraubensatz sind ebenfalls im Paket enthalten.

Mühelose Installation

Der hochpräzise Linearmaßstab verfügt über mehrere Montagebohrungen für eine bequeme Installation. Außerdem erleichtern individualisierte Komponenten die Montage und Wartung. Er besteht aus einem starren Metallprofil mit geschlitzten Endblöcken für eine einfache, einstellbare Montage.

Breite Anwendung

Der Linearmaßstab eignet sich für Fräsmaschinen, Bohrmaschinen, Schleifmaschinen, Drehbänke, Profilprojektoren, Mikroskope und Videomessmaschinen. Darüber hinaus können Sie es für die Funktionen der Bewegungssteuerung, Positionsüberwachung, Koordinatenmessung usw. verwenden.

Paket Inhalt

• 1 x 250 mm lineare Skala
• 1 x 1000 mm Linearmaßstab
• 1 x Satz Zubehör

Spezifikationen

• Spannung: 5 V DC
• Stromstärke: 50 mA
• Verfahrlänge: 250 mm & 1000 mm
• Rasterweite: 0,02 mm / 50 LP / min
• Auflösung: 5 μm
• Genauigkeit: ± 0,005 mm (bei 20 Grad C)
• Ansprechgeschwindigkeit: 60 m / min
• Kabellänge: 3 m
• 250 mm Linearmaßstab Abmessungen (L x B x H): 39 x 2 x 5 cm / 15,35 x 0,79 x 1,97 Zoll
• 1000 mm Längenmaßstab (L x B x H): 114 x 2 x 5 cm / 44,88 x 0,79 x 1,97 Zoll
