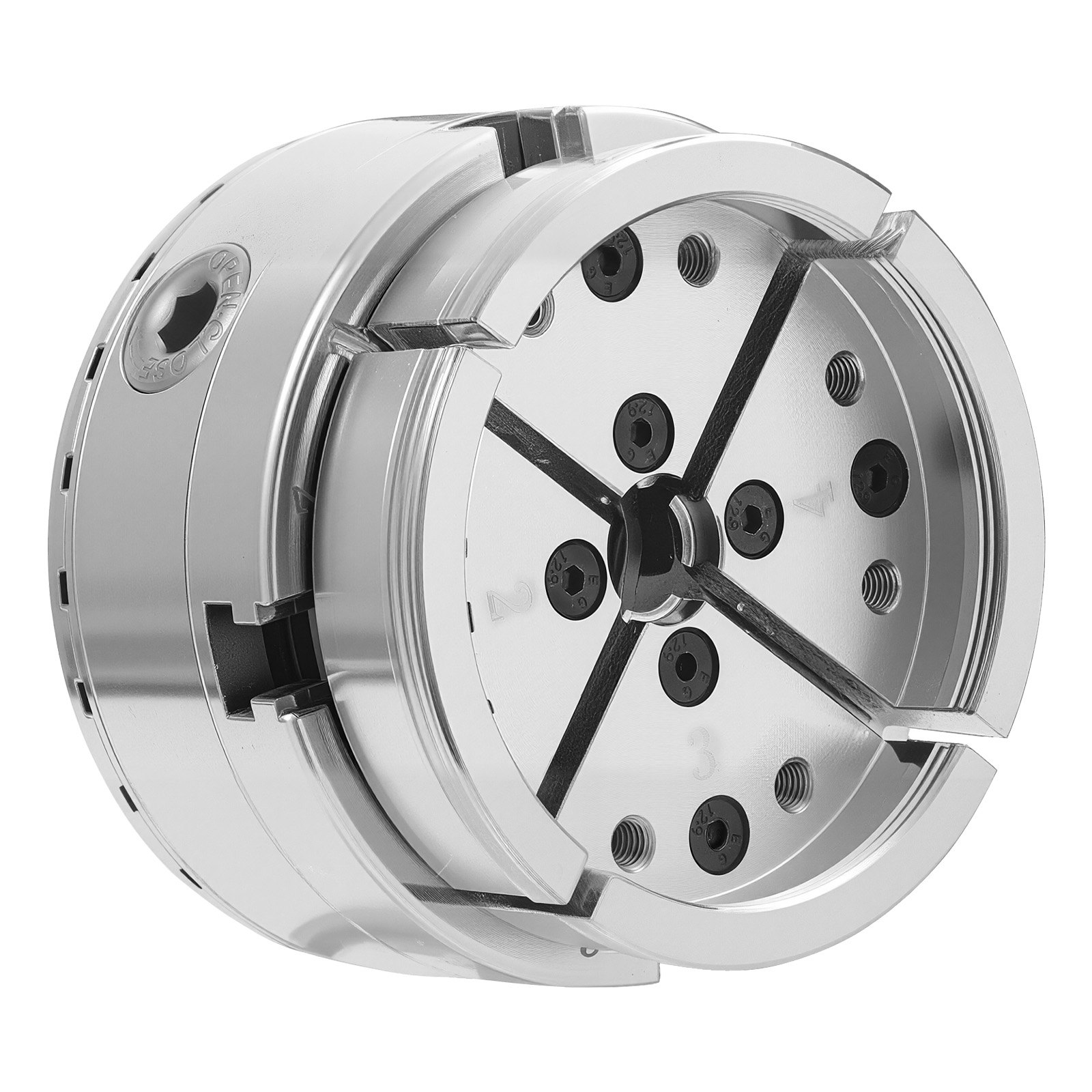

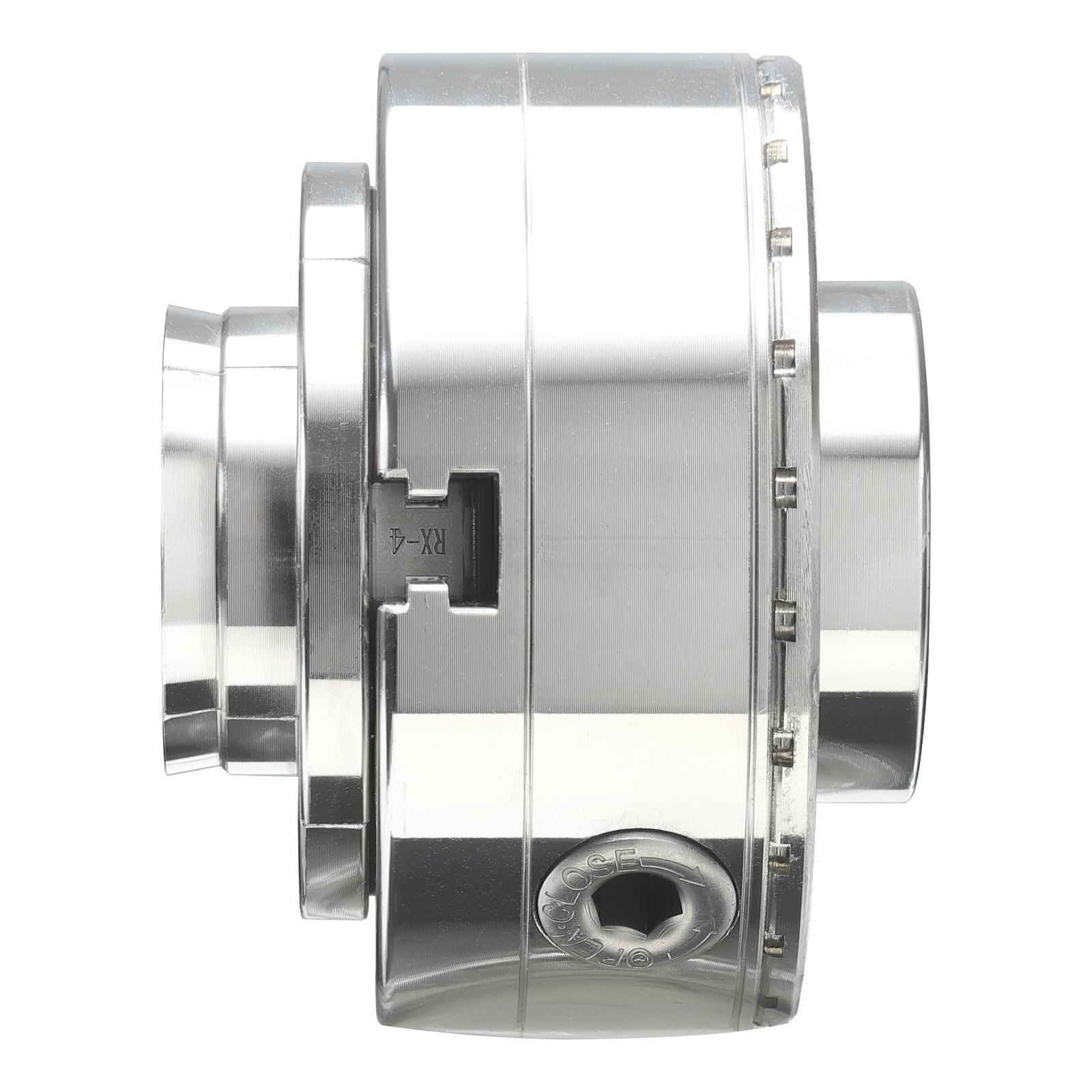

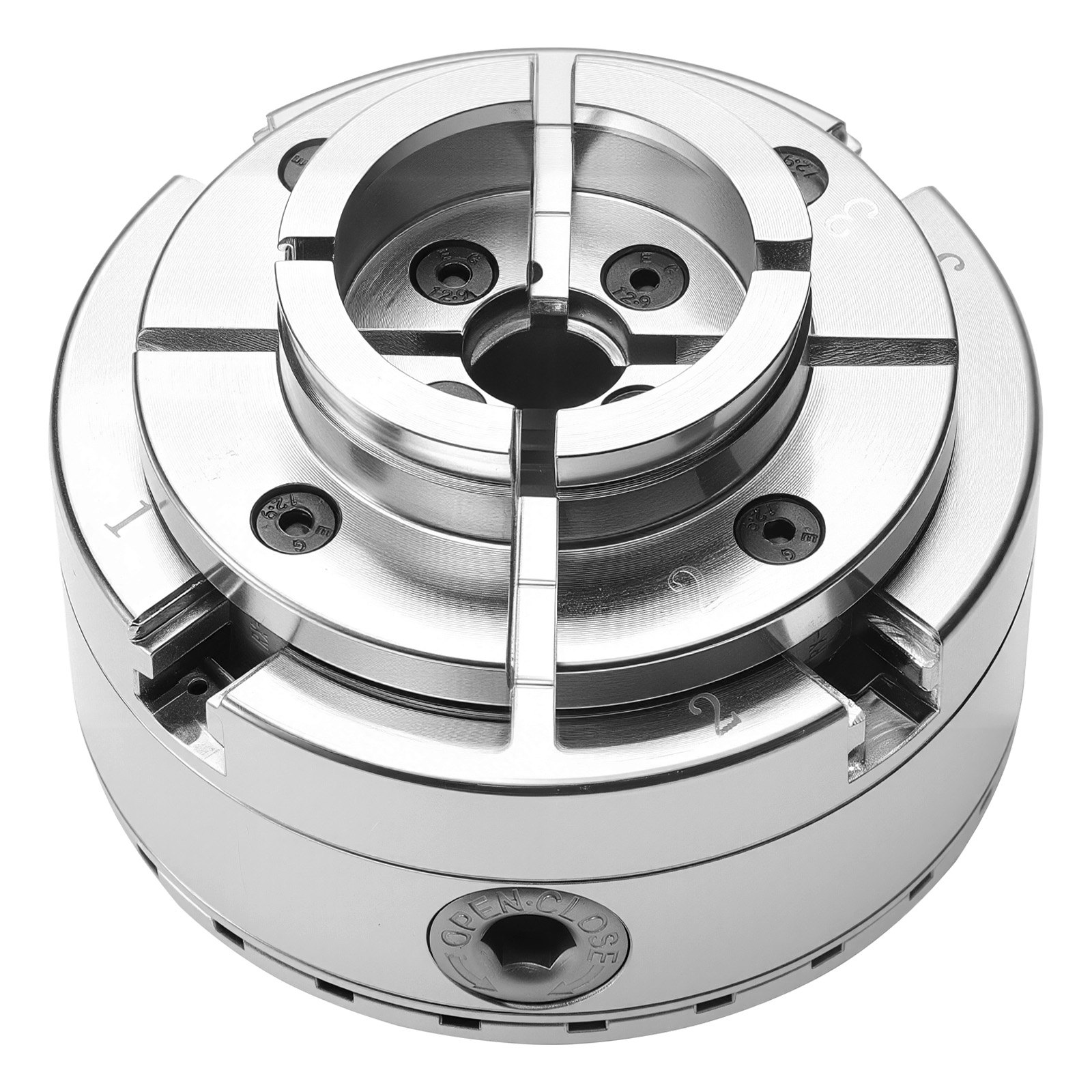

VEVOR 4-Backen-Drehbankfutter für Holz mit 4 Zoll Außendurchmesser und M33 x 3,5 mm Innengewinde

Das VEVOR 4-Backen-Drehbankfutter hat einen Außendurchmesser von 4 Zoll und ein Innengewinde M33 x 3,5 mm. Diese Größe ist für viele mittelgroße und große Drehbänke in Heim- und Profiwerkstätten geeignet. Der Durchmesser von 4 Zoll bietet eine stabile Basis zum Einspannen verschiedenster Werkstücke.

Das Gesamtgewicht des Spannfutterkörpers inklusive aller Teile beträgt 5,35 kg (11,8 lbs), was für ein 10 cm (4 Zoll) großes Werkstück dieser Qualität angemessen ist. Der robuste Stahlkörper sorgt für die nötige Stabilität und Festigkeit, um auch bei hohen Drehzahlen ruhig zu bleiben. Das M33 x 3,5 mm Gewinde passt perfekt zur Spindel und reduziert das Wackeln. Dank des mitgelieferten 1" x 8TPI Adapters ist das Spannfutter mit dem gängigsten Spindelgewinde für Holzdrehmaschinen in Nordamerika kompatibel.

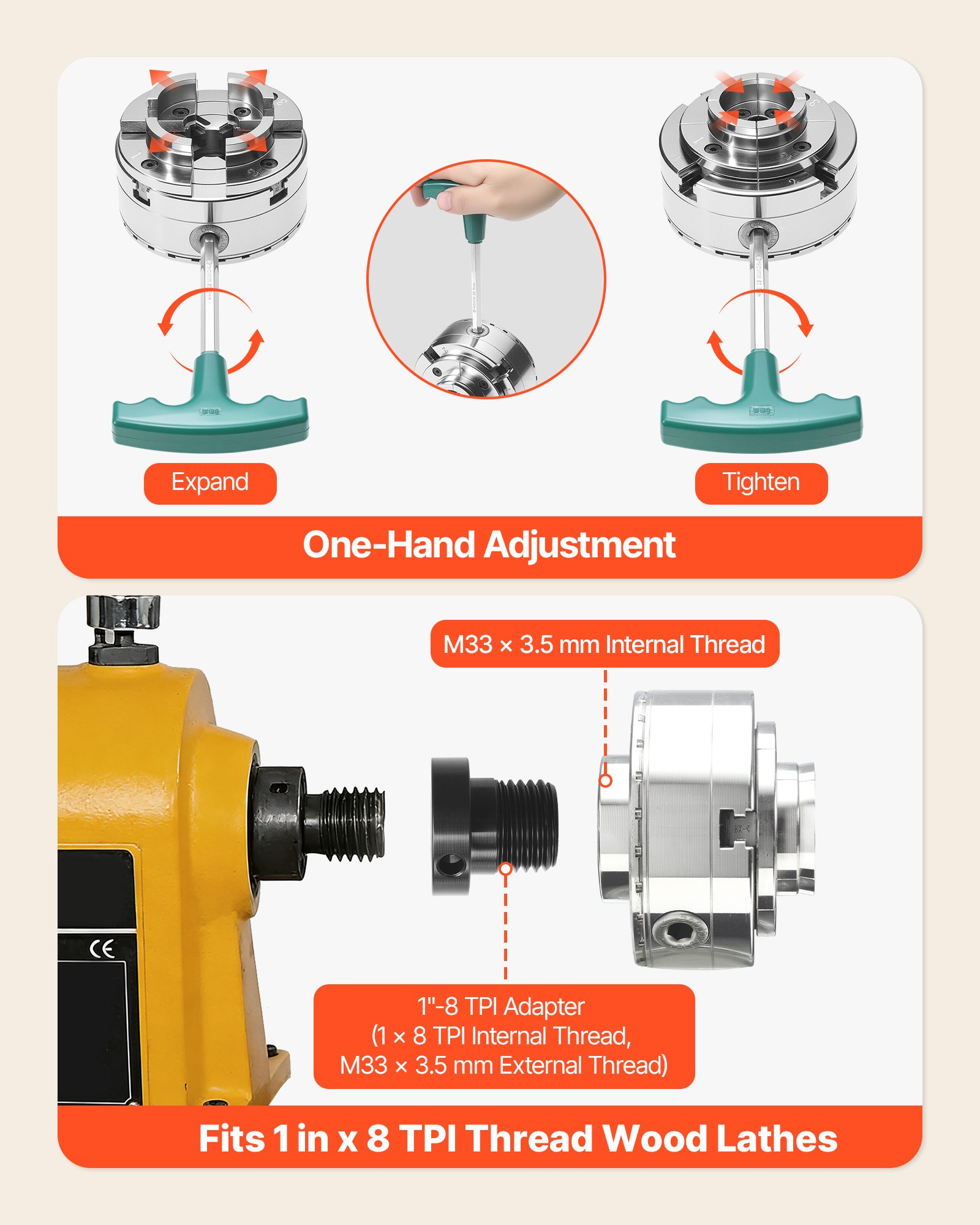

1" x 8TPI Spindeladapter für sofortige Kompatibilität mit den meisten Holzbearbeitungsdrehmaschinen

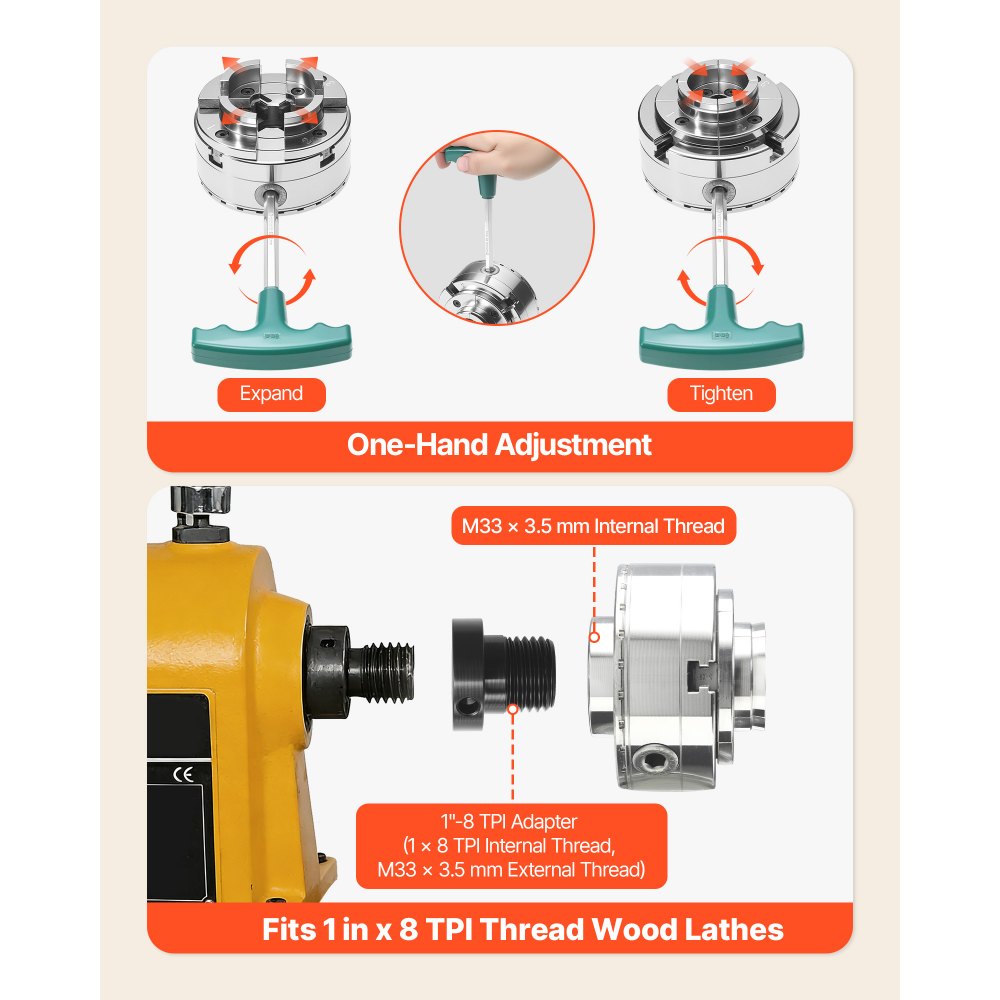

Das 4-Backen-Drehbankfutter wird mit einem 1" x 8TPI-Gewindeadapter geliefert. Diese Gewindespezifikation ist der gängigste Spindelstandard für Holzdrehbänke in Nordamerika, darunter auch bei vielen bekannten Marken im mittleren und professionellen Preissegment. Der Adapter wird auf die Drehbankspindel geschraubt, und der Futterkörper wird auf den Adapter geschraubt.

Der Adapter wird mit sehr engen Toleranzen gefertigt, sodass das Spannfutter rund läuft und kein wahrnehmbarer Rundlauf an der Adapterschnittstelle auftritt. Ein schlecht sitzender Adapter verursacht Rundlauffehler, die den Rundlauf des Spannfutters selbst verschlimmern und ein korrektes Einpassen der Drehteile verhindern. Dieser Adapter passt perfekt und gewährleistet so die maximale Laufgenauigkeit des Spannfutters, die die Spindel zulässt.

Selbstzentrierender Kegelradmechanismus, der Werkstücke bei Hochgeschwindigkeitsrotation automatisch zentriert.

Die Selbstzentrierungsfunktion ist das wichtigste mechanische Bauteil eines jeden 4-Backen-Drehfutters für Holzdrehmaschinen. Werden alle vier Backen gleichzeitig von einem einzigen Kegelradgetriebe angetrieben, bewegt sich jede Backe beim Drehen des T-Schlüssels um die gleiche Strecke zur Mitte hin oder von ihr weg. Dadurch wird das Werkstück beim Festziehen des Futters automatisch zentriert.

Die automatische Zentrierung beschleunigt den Arbeitsablauf erheblich. Das Einlegen eines neuen Werkstücks, das Spannen des Futters und der Beginn des Drechselns gehen wesentlich schneller von der Hand als das manuelle Einstellen der Backen. Die Kegelradkonstruktion gewährleistet zudem eine präzise Zentrierung, selbst bei wiederholtem Öffnen und Schließen des Futters. Das Zusammenspiel der Backen bleibt von Arbeitsgang zu Arbeitsgang unverändert.

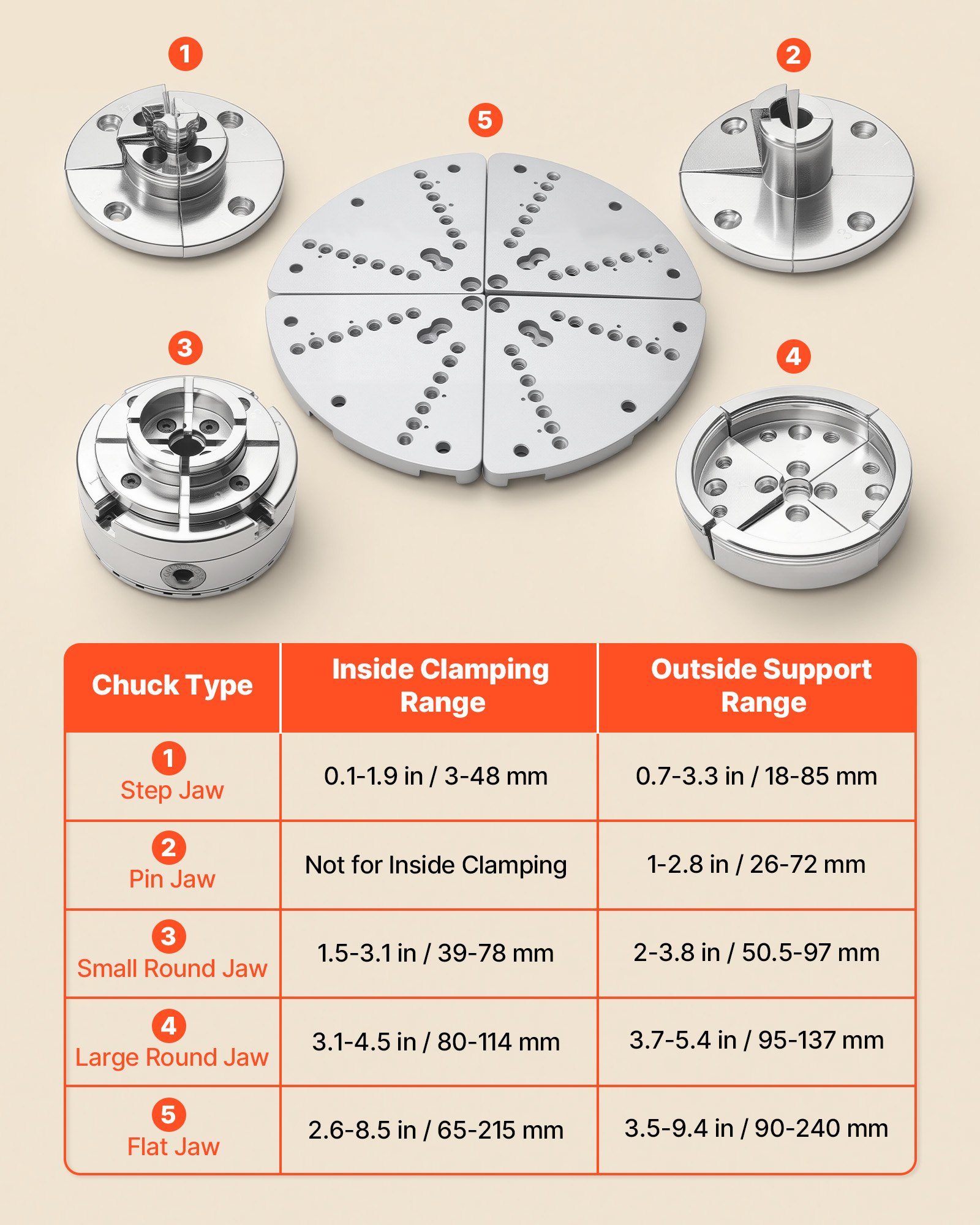

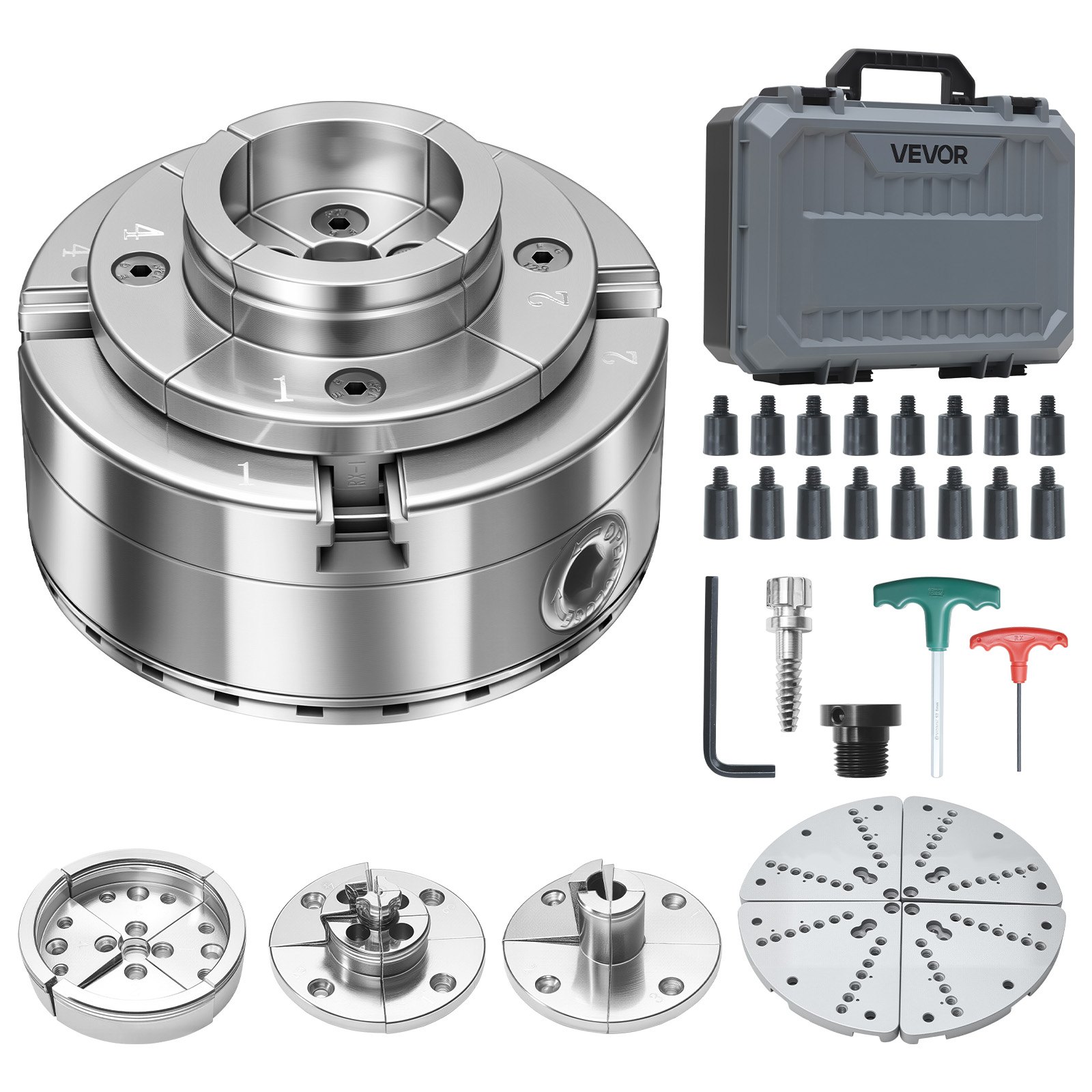

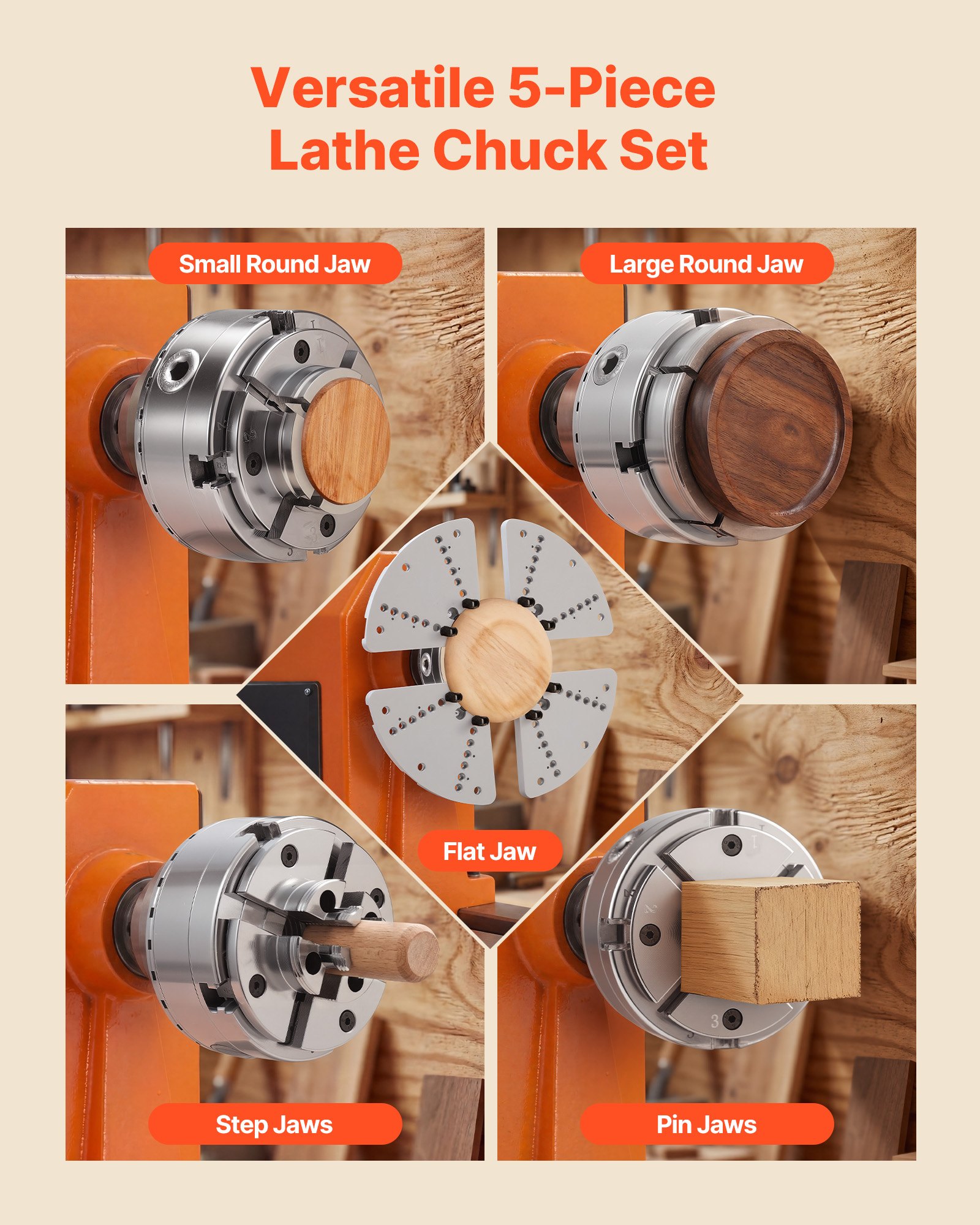

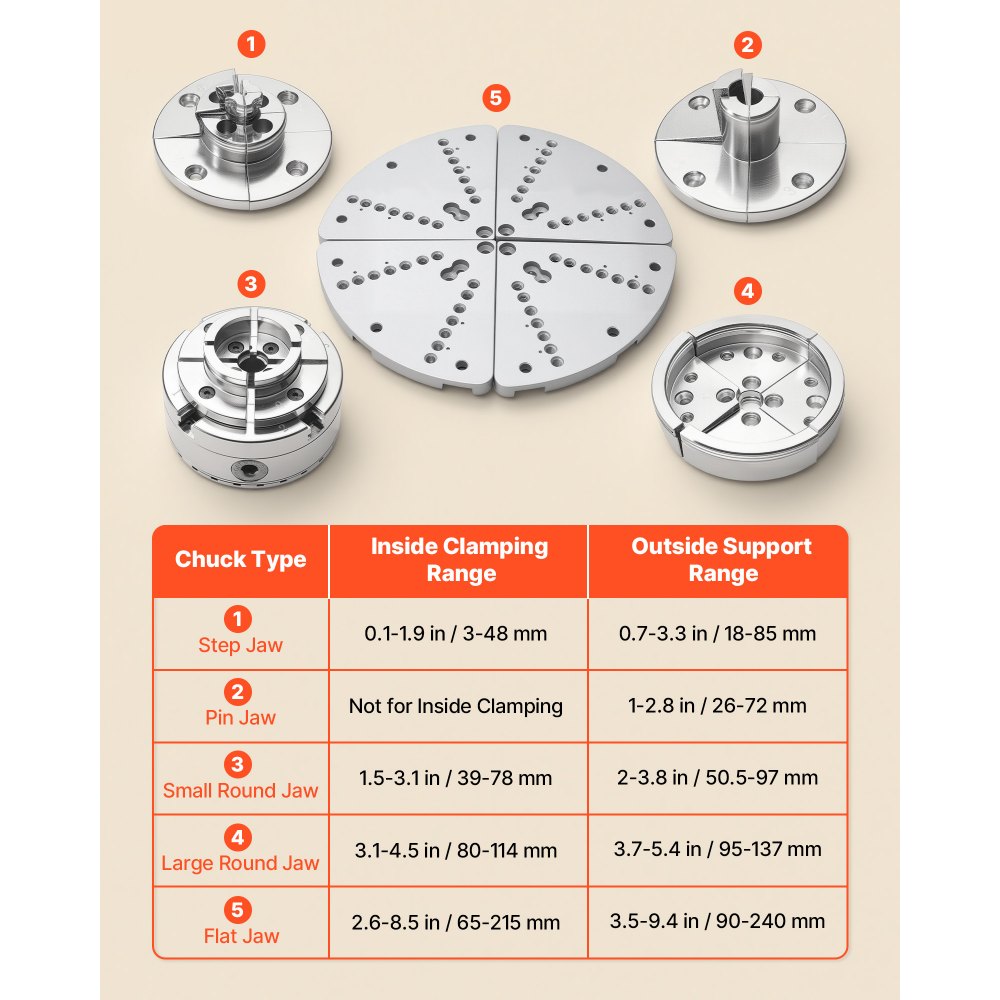

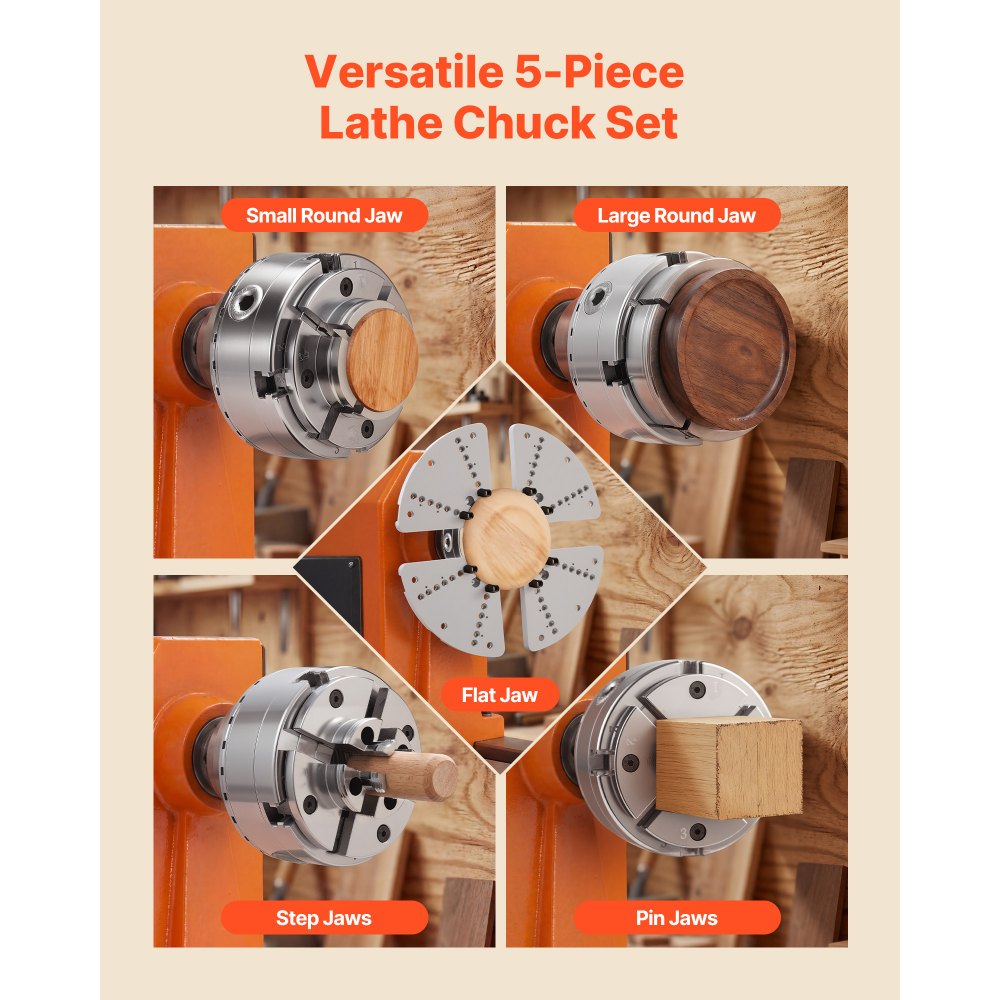

5-teiliges Backenset inklusive kleiner runder, großer runder, Stufen-, Stift- und Flachbacken für diverse Werkstückspannungen

Dieses 4-Backen-Drehfutter für Holzdrehmaschinen verfügt über fünf verschiedene Backentypen. Im Spreizmodus halten kleine Rundbacken Zapfen und zylindrische Werkstücke mit kleinerem Durchmesser. Große Rundbacken eignen sich für größere Schalen und Zapfen. Stufenbacken ermöglichen durch ihre gestufte Form die Aufnahme verschiedener Durchmesser ohne Backenwechsel. Stiftbacken sind ideal für die Bearbeitung kleiner, empfindlicher Teile, die sorgfältige Handhabung erfordern.

Jede Backenart ist für ein bestimmtes Problem beim Spannen von Werkstücken beim Drechseln konzipiert. Wenn Sie von Anfang an alle fünf Backenarten besitzen, müssen Sie keine Backensätze separat kaufen, wenn sich Ihr Drechselbereich erweitert. Die mit einem T-Schlüssel betätigte Backe lässt sich auf dem Futterkörper verschieben, wodurch die Backen leicht ausgetauscht werden können. Der Backenwechsel erfolgt schnell und unkompliziert, und jedes Mal, wenn Sie denselben Backensatz wieder einsetzen, passt er perfekt.

T-Schlüssel-Backenverstellung zur Unterstützung sowohl von innen als auch von außen

Das 4-Backen-Drehfutter kann Werkstücke auf zwei verschiedene Arten spannen. Im Innenspannmodus schließen die Backen um einen Zapfen an der Unterseite des Werkstücks. Diese Form der Verbindung zwischen Zapfen und Backen ist gängig für das Drechseln von Schalen und Gefäßen. Im Spreizspannmodus bewegen sich die Backen nach außen in eine Aussparung oder einen Zapfen, der in die Unterseite des Werkstücks gedreht ist.

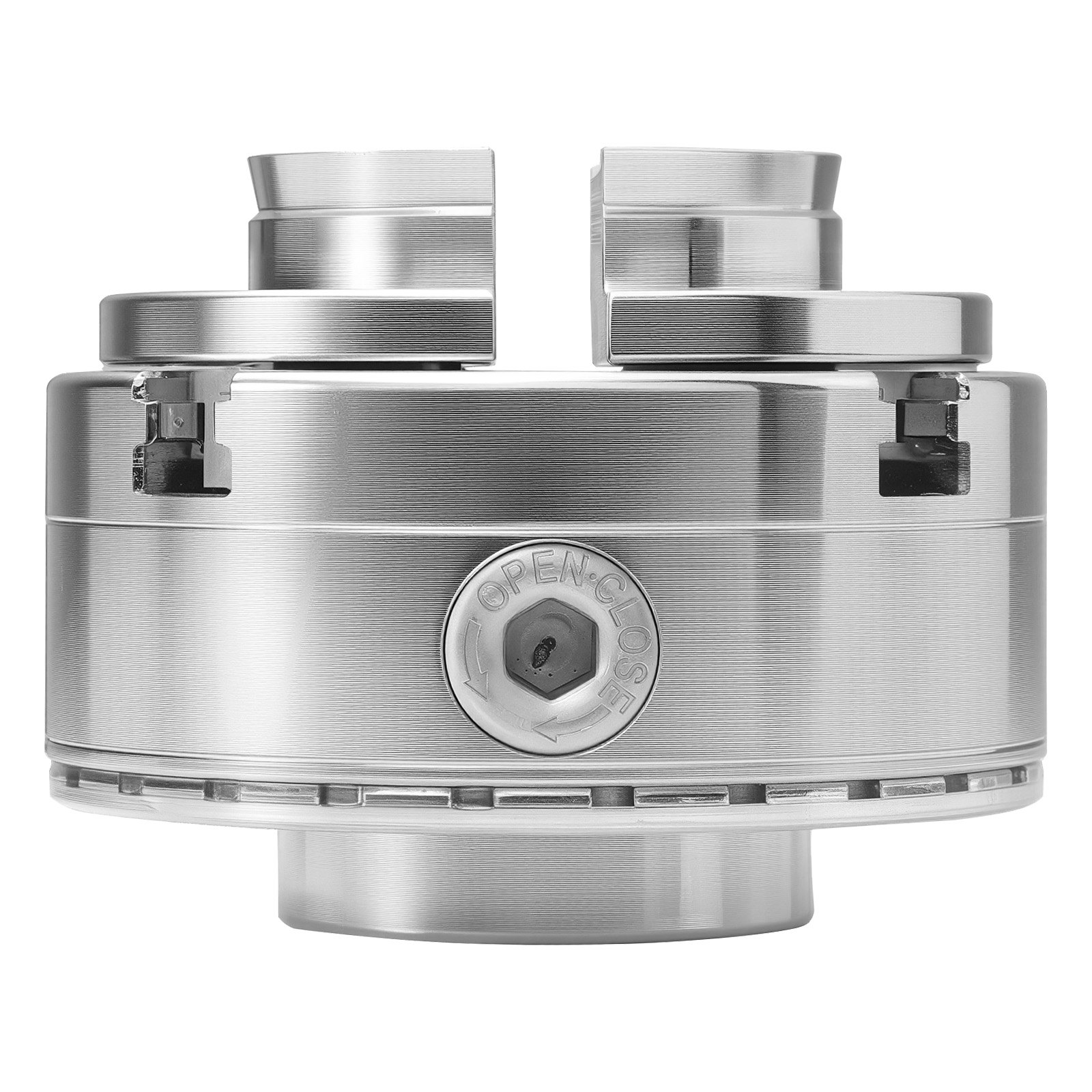

Der T-Schlüssel für das Spannfutter passt in zwei seitliche Öffnungen am Futterkörper. Dank dieser beidseitigen Zugänglichkeit lässt sich der Schlüssel von beiden Seiten der Maschine verwenden, was für eine komfortable, ergonomische Arbeitsposition am Spannfutter unerlässlich ist. Der Schlüssel überträgt das gleiche Drehmoment auf das Kegelradgetriebe, sodass sich die Spannbacken beim Spannen in beide Richtungen gleichmäßig und reibungslos bewegen.

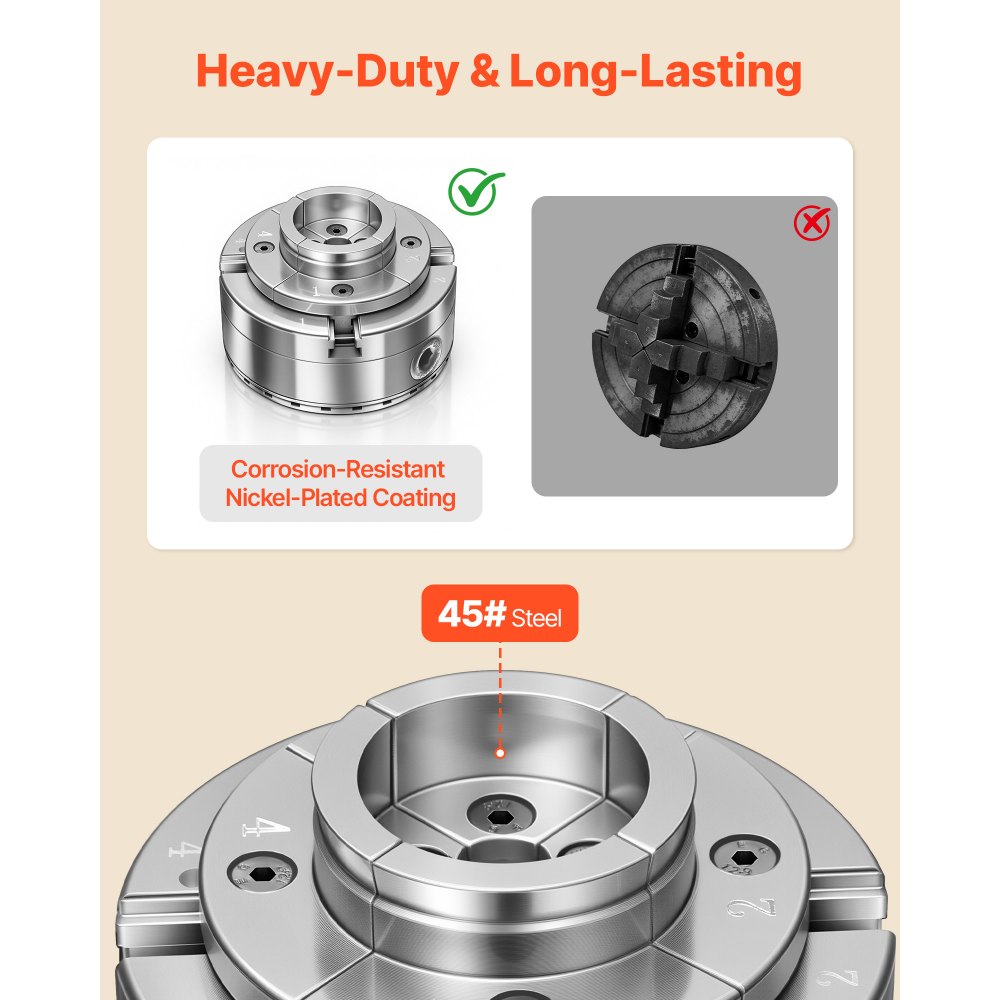

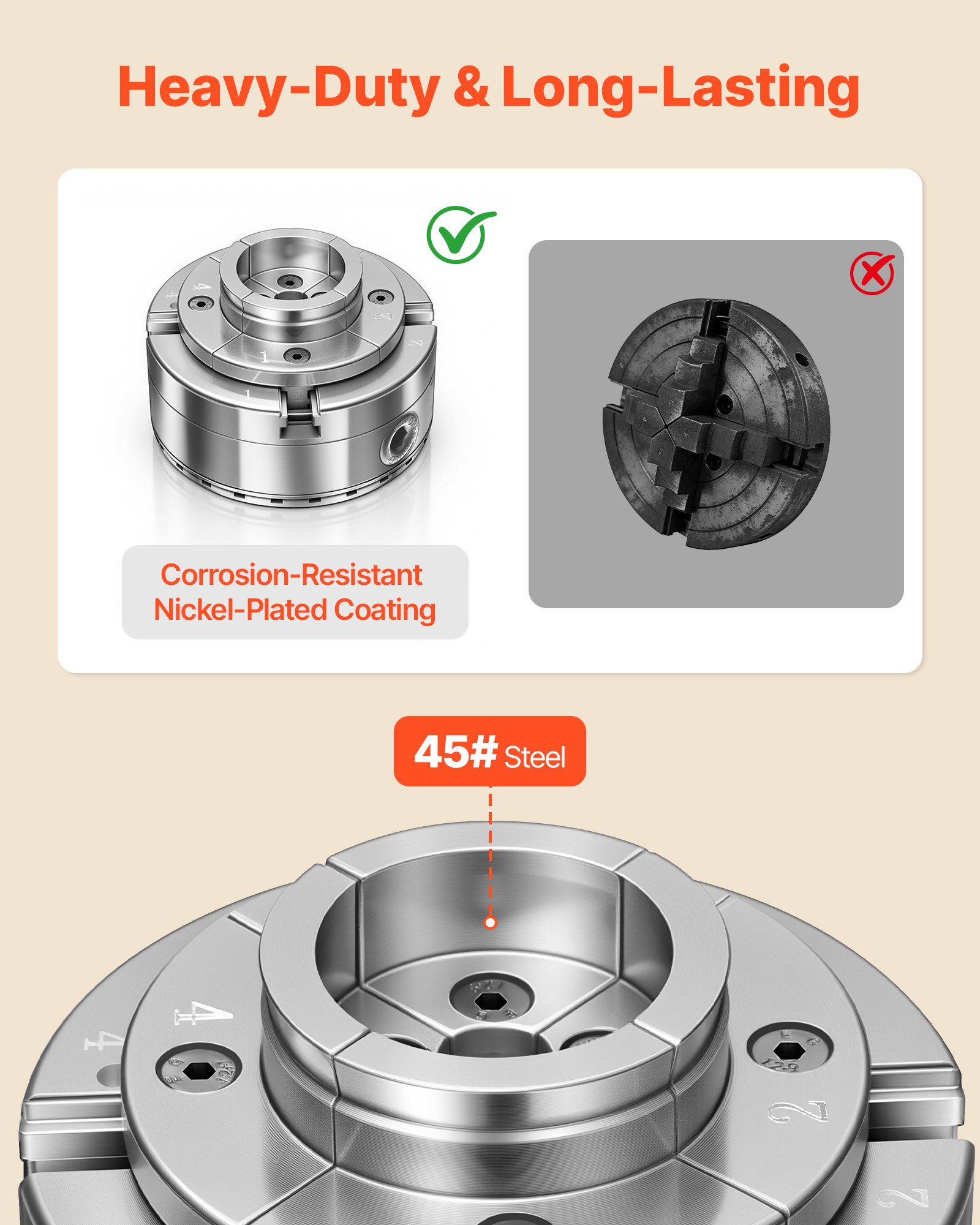

4-Backen-Drehbankfutter aus hochfestem Stahl mit dicker Nickelbeschichtung

Dieses 4-Law-Drechselfutter ist aus hochfestem Stahl gefertigt, sowohl für den Korpus als auch für die Backen. Der Stahl verleiht der Konstruktion die nötige Festigkeit, um den mechanischen Belastungen beim anspruchsvollen Drechseln standzuhalten. Das Futter übersteht wiederholte Belastungen durch nicht gerade oder nicht rechtwinklige Schnitte, ohne zu brechen oder sich zu verformen.

Die vernickelte Oberfläche schützt die gesamte Außenfläche wirksam vor Korrosion. Werkzeuge in der Werkstatt sind Feuchtigkeit, Sägemehl, hoher Luftfeuchtigkeit und Schnittresten ausgesetzt. Unter diesen Bedingungen rostet blanker Stahl sehr schnell. Die Vernickelung schützt die Stahloberfläche vor Feuchtigkeit und blättert weniger leicht ab als herkömmliche Lackierungen.

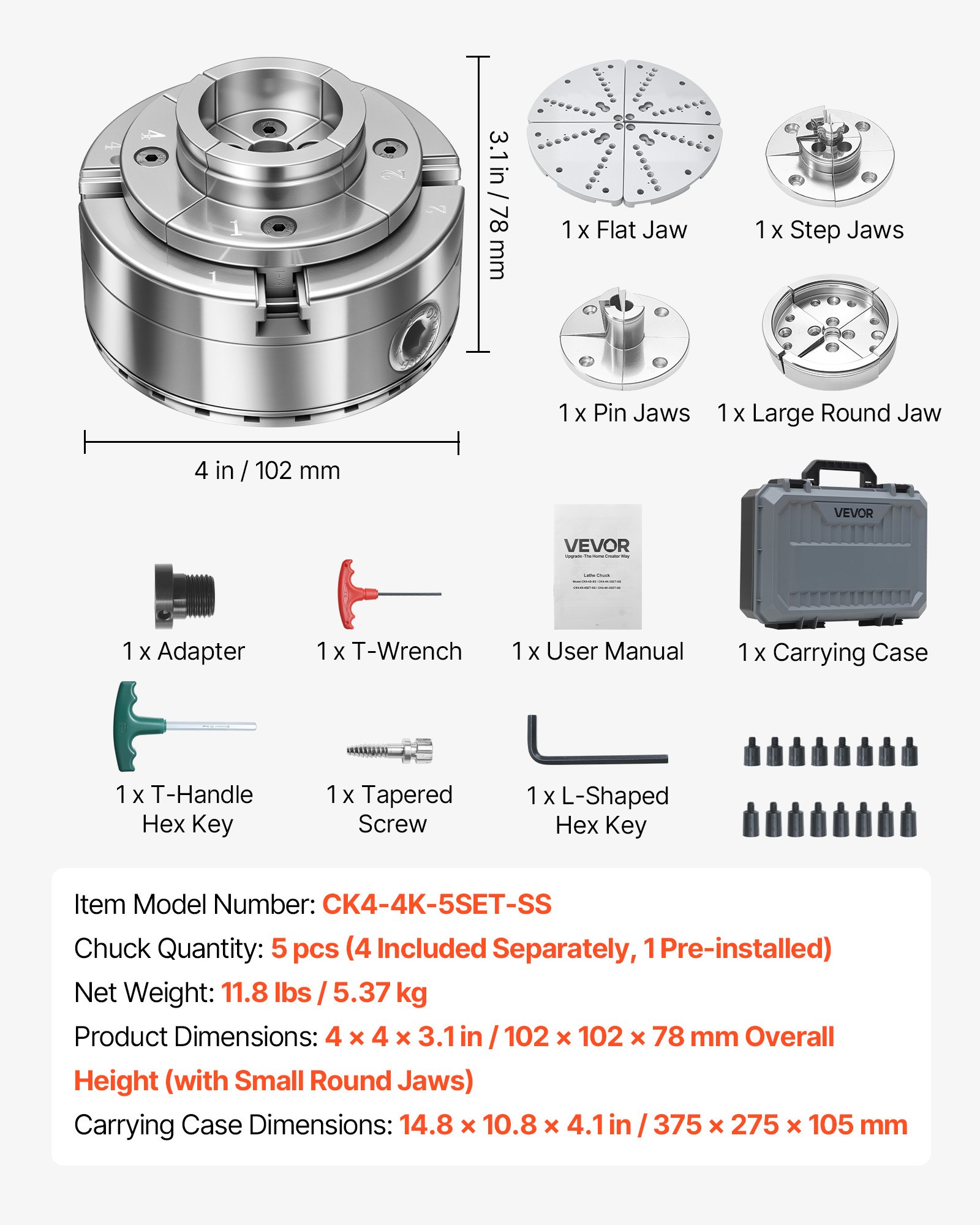

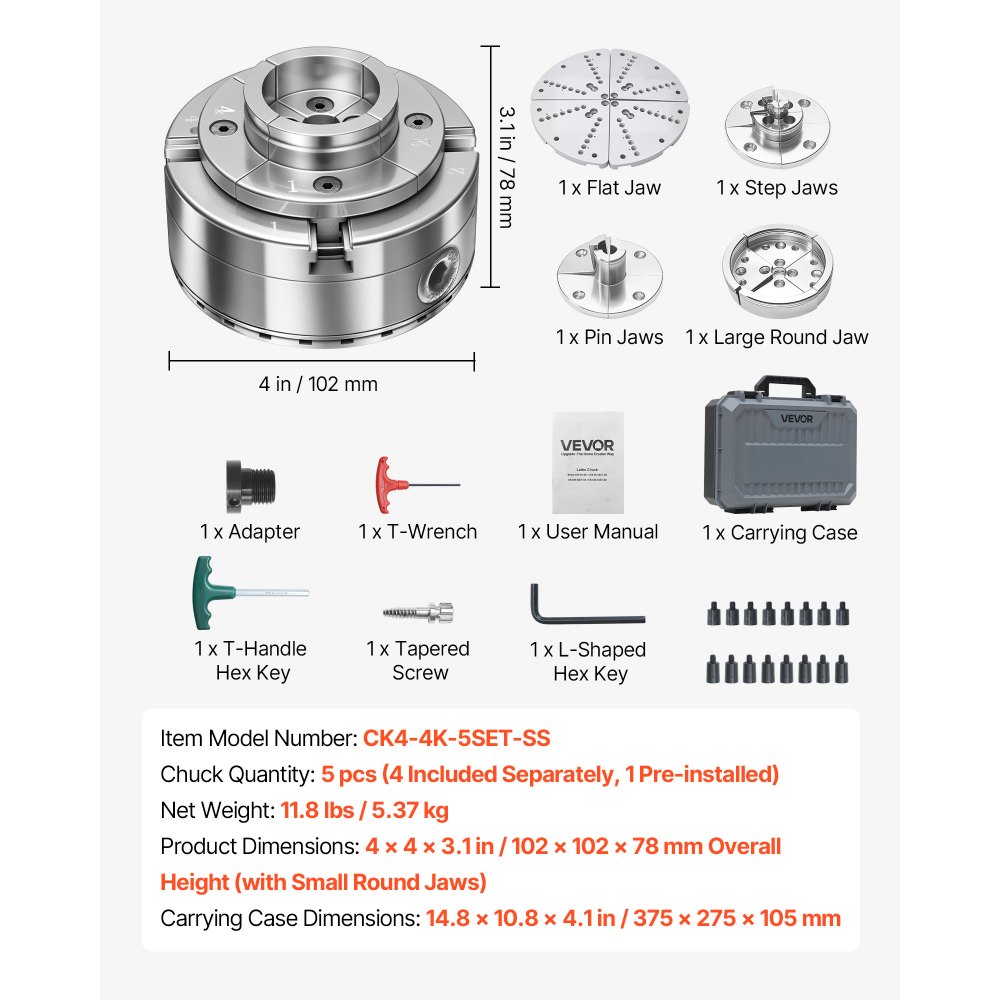

Schützende Tragetasche mit den Maßen 14,8 x 10,8 x 4,1 Zoll. Hält alle Komponenten ordentlich verstaut.

Dieses 4-Backen-Drechselfutter wird mit einem Schutzkoffer geliefert. Der Koffer misst 37,6 x 27,4 x 10,4 cm und bietet Platz für das Futtergehäuse, alle fünf Backensätze, den T-Schlüssel, den 1" x 8TPI-Adapter und die mitgelieferten Holzschrauben. Jedes Teil hat seinen festen Platz im Koffer. So geht nichts verloren oder verrutscht zwischen den Drechselvorgängen.

Das Gehäuse schützt die präzisionsgefertigten Backenflächen vor Beschädigungen durch Stöße während Lagerung und Transport. Die Backenflächen und die Schwalbenschwanzverbindungen sind die wichtigsten und passgenauesten Bereiche des Spannfutters. Dadurch ist dieses Spannfutter ideal für Drechsler, die in mehreren Werkstätten arbeiten, Vorführungen in Vereinen geben oder ihr Werkzeug zu Drechselsymposien und -workshops mitbringen.
