Features & Details

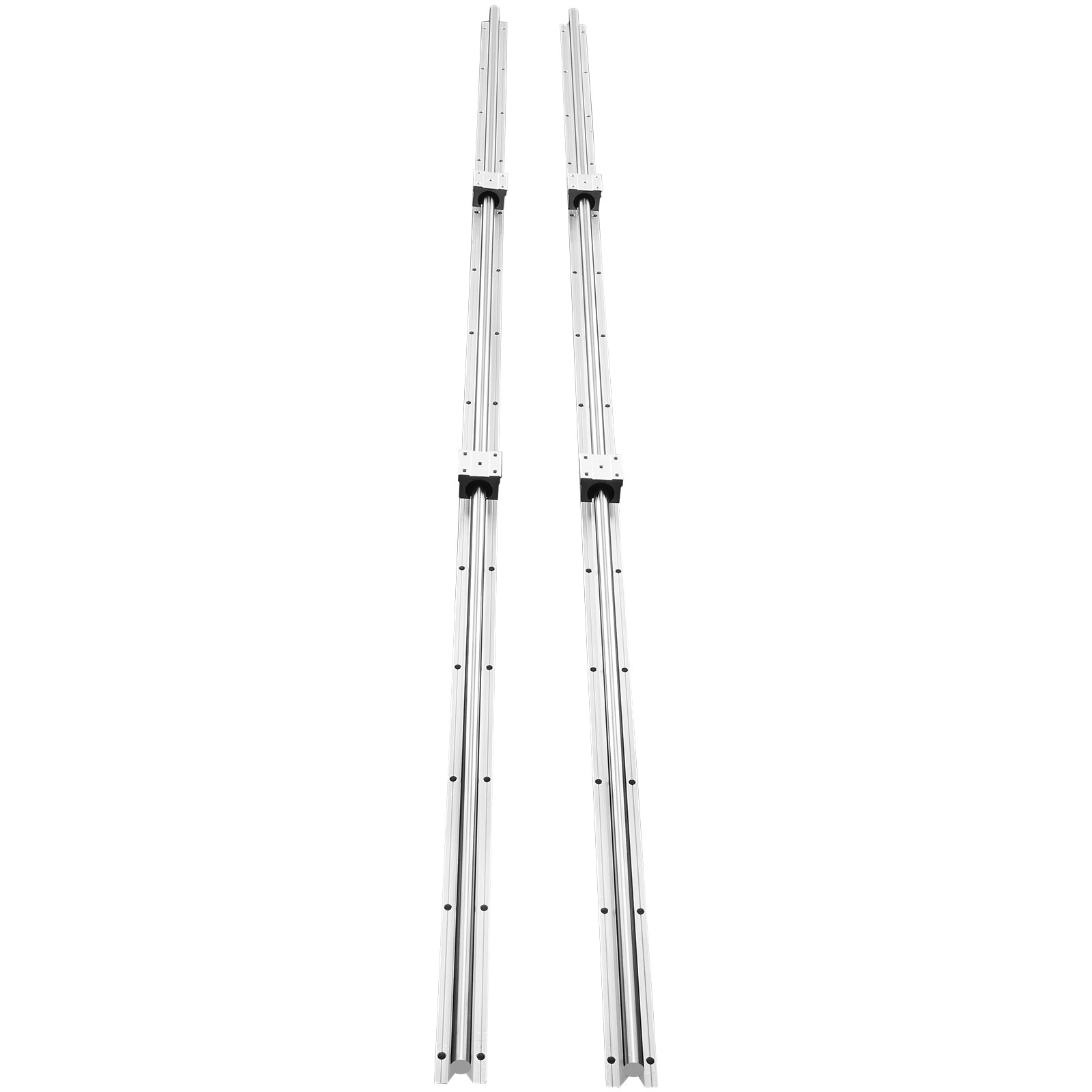

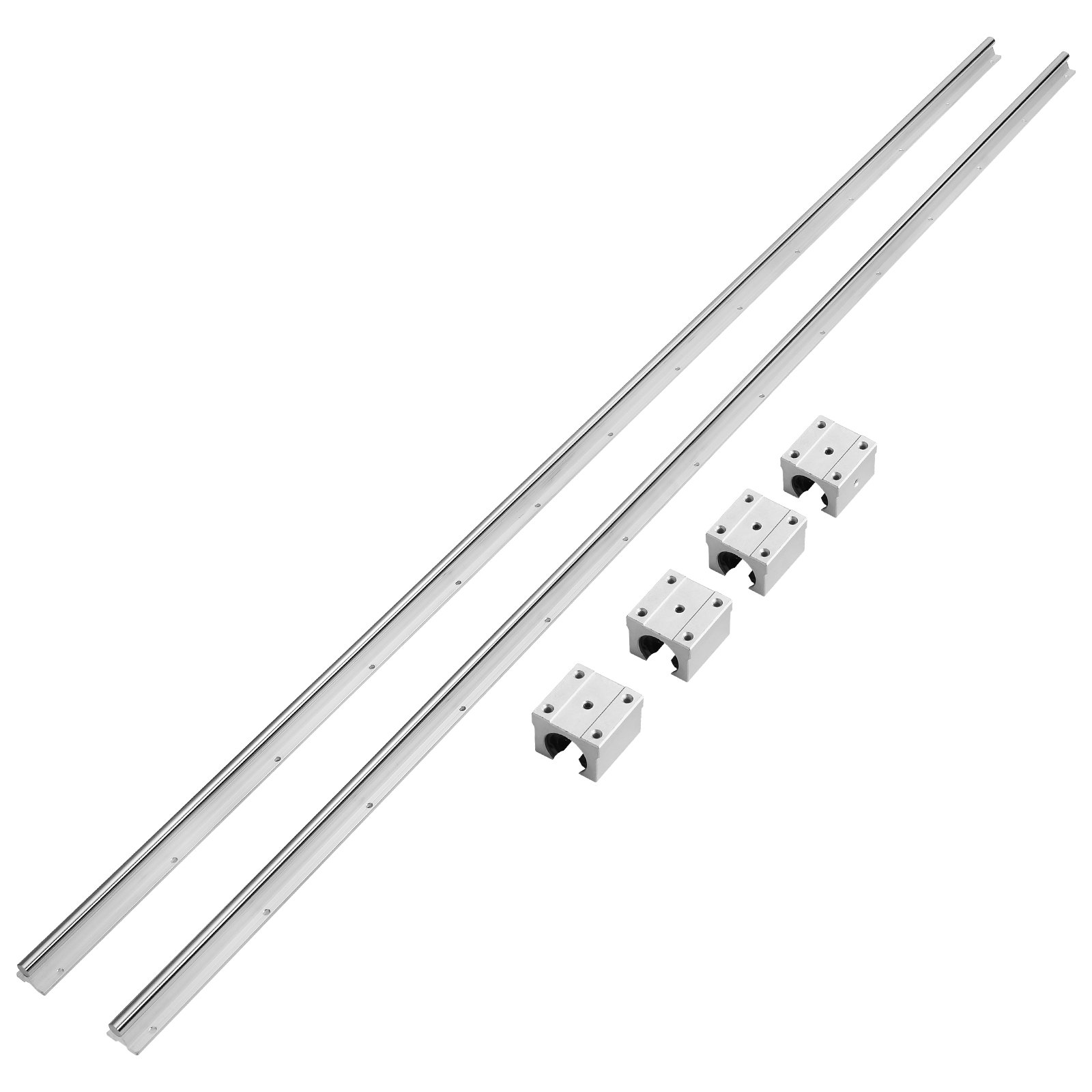

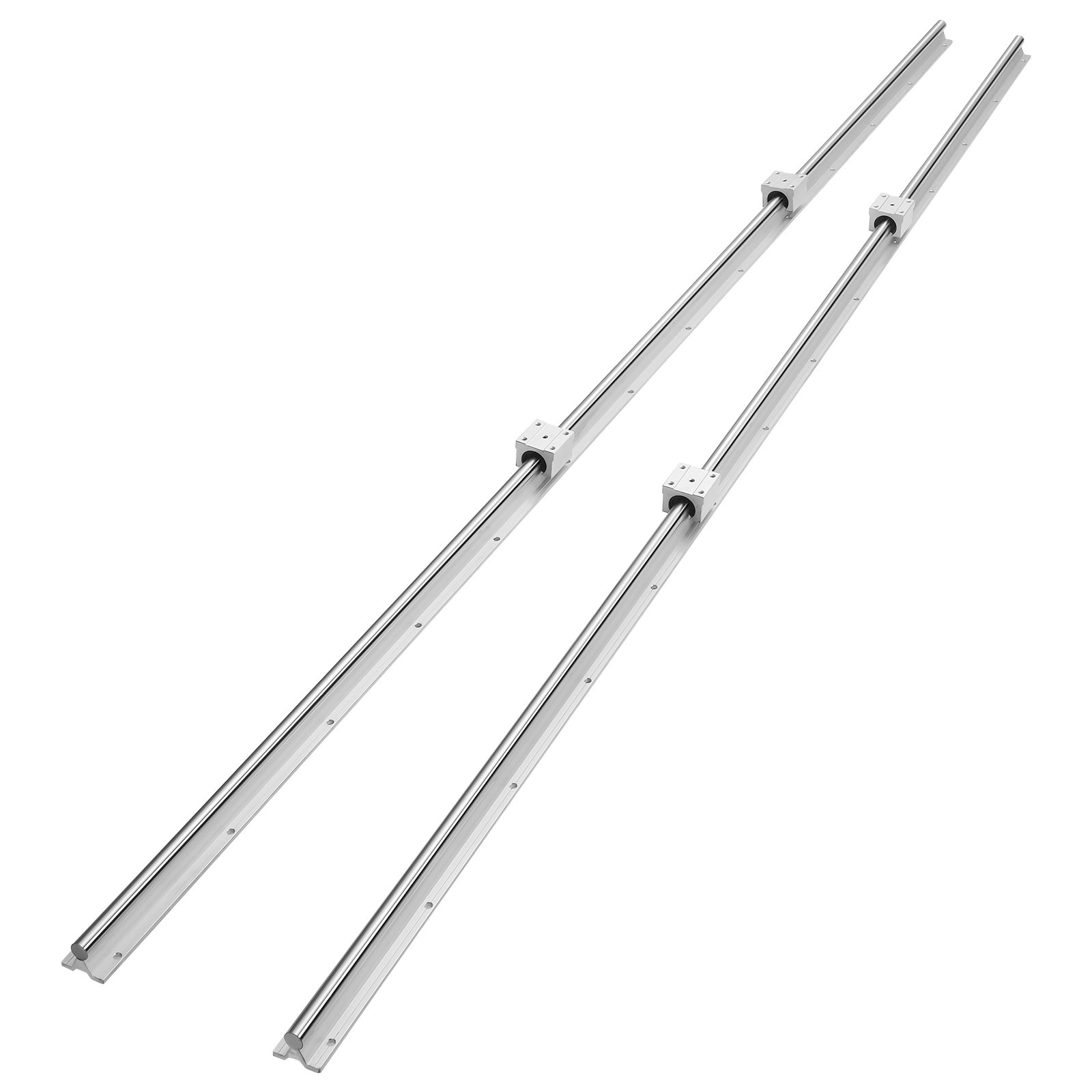

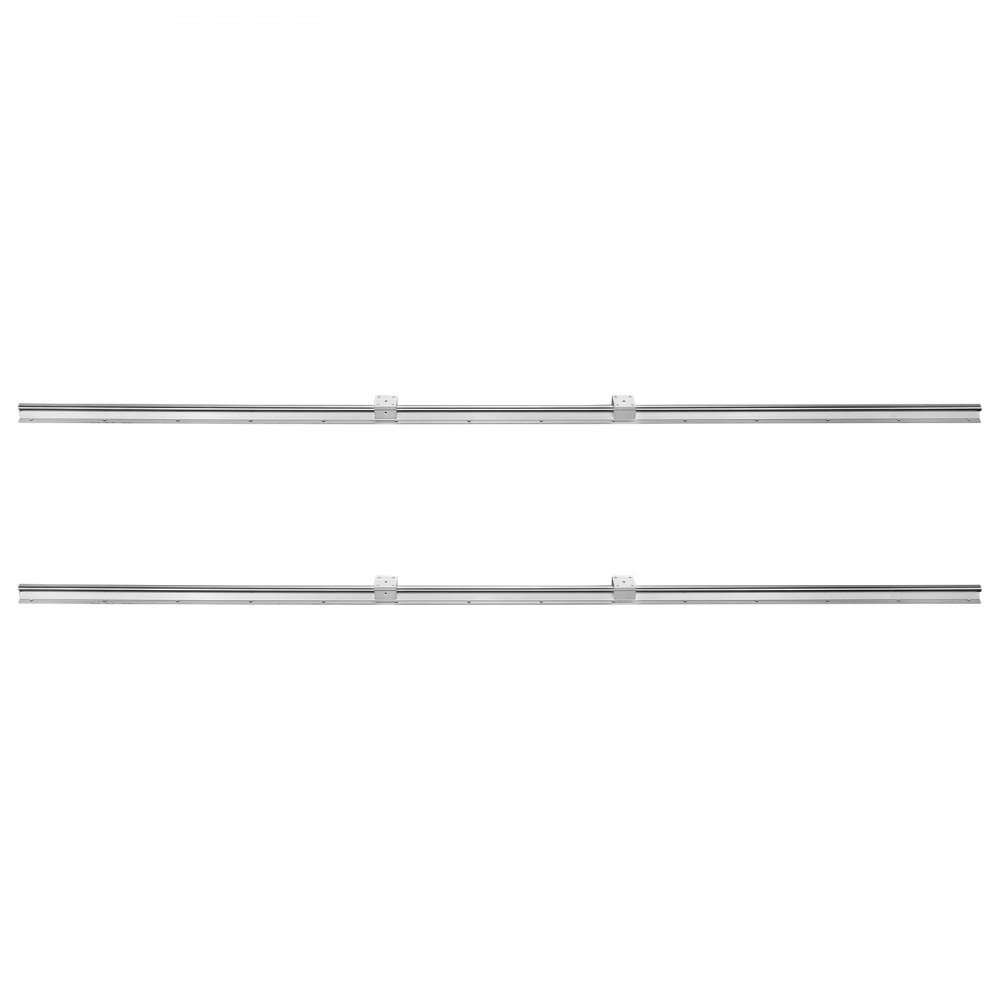

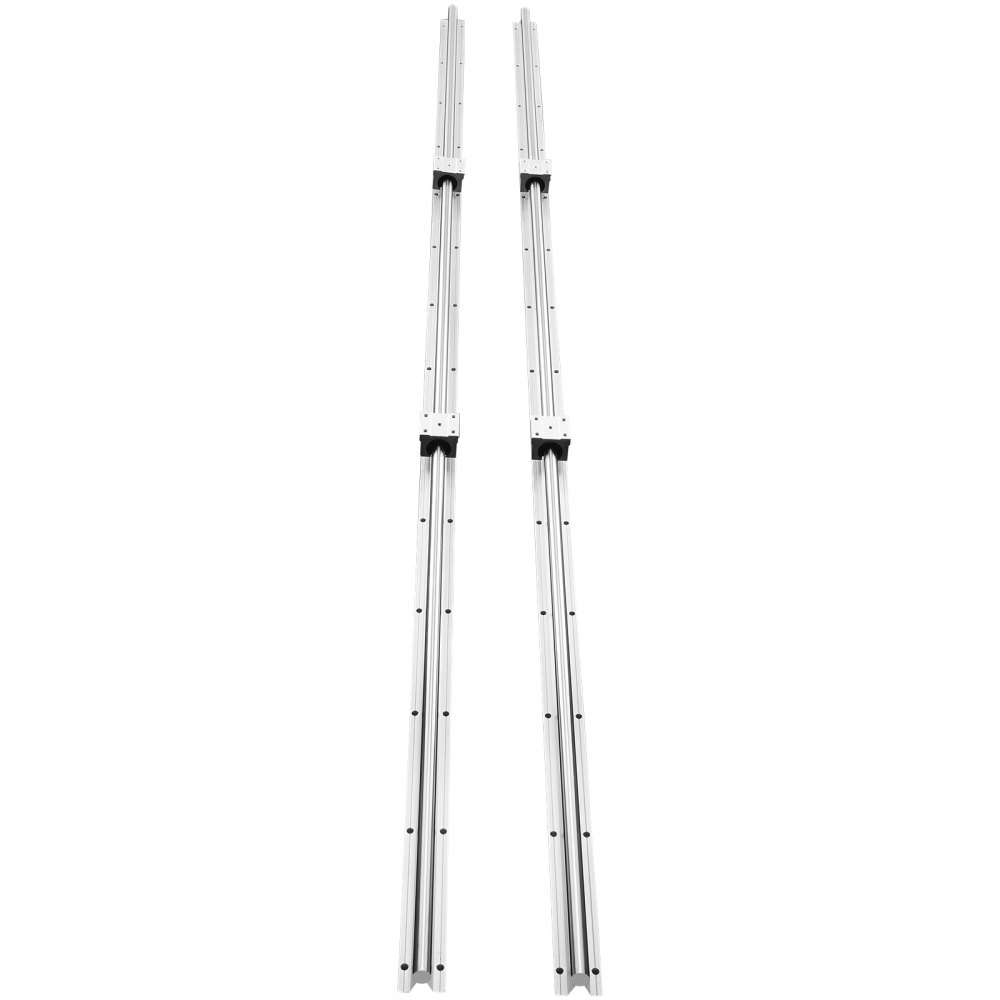

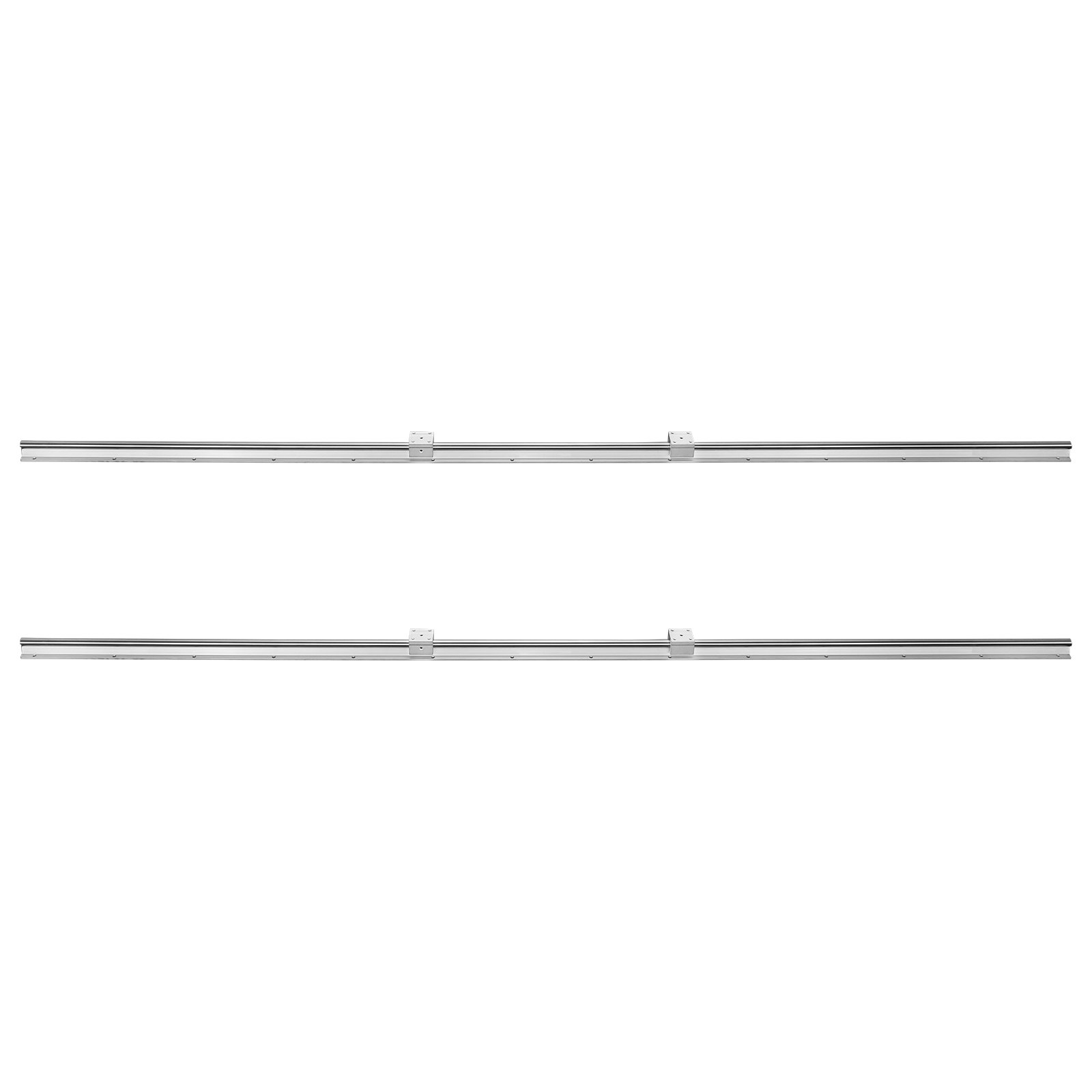

- SBR linear guide rail set: The SBR20-1800 mm linear motion guide rail contains two 1800 mm long SBR20 guide rails and four SBR20UU sliding blocks. Dynamic load per block: 882 N, static load per block: 1370 N.

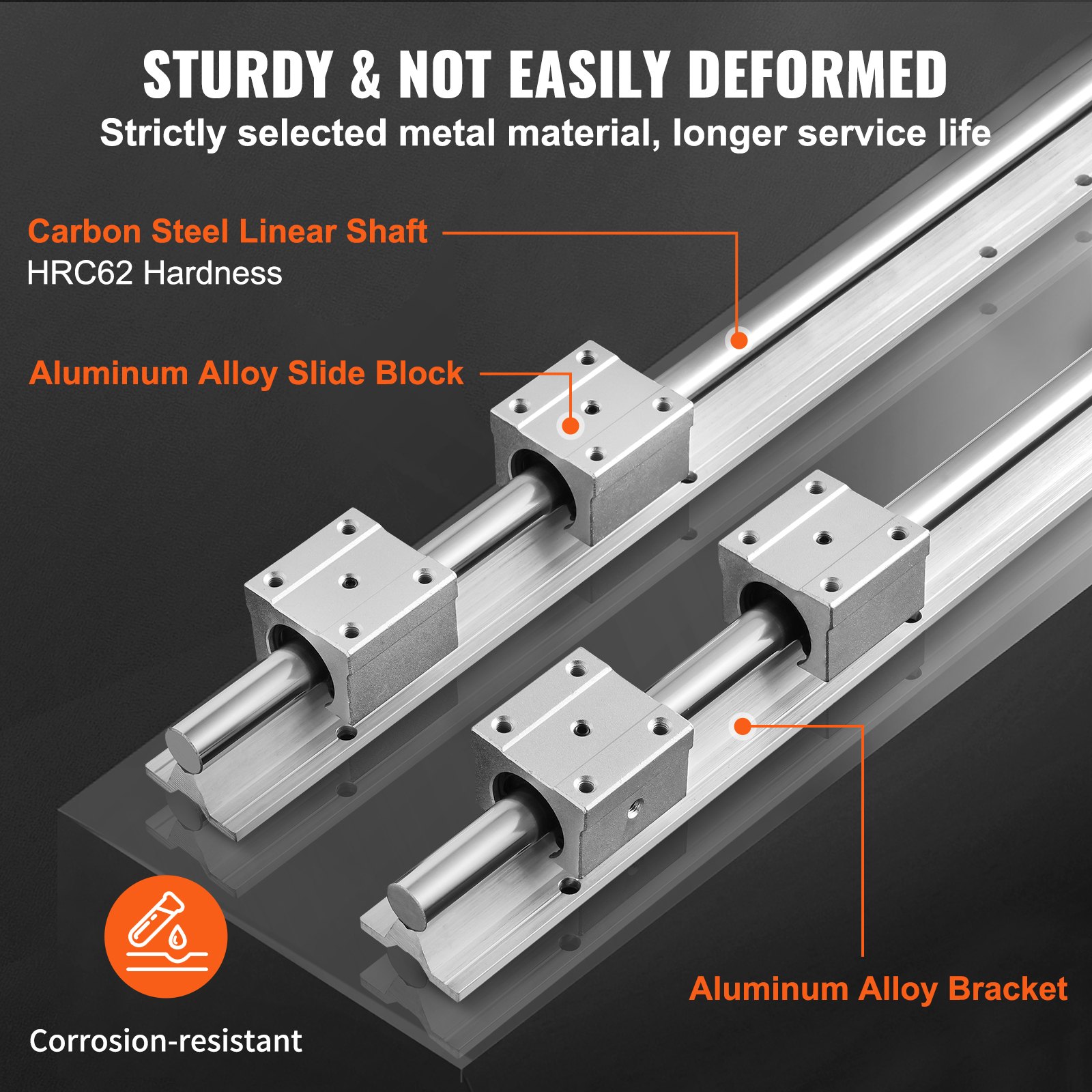

- Durable & Long-Lasting: The linear rail is made of carbon steel and aluminum with a chrome-plated finish for rust resistance and high durability. It features four built-in aluminum sliding blocks and ball bearings for smooth and unimpeded movement.

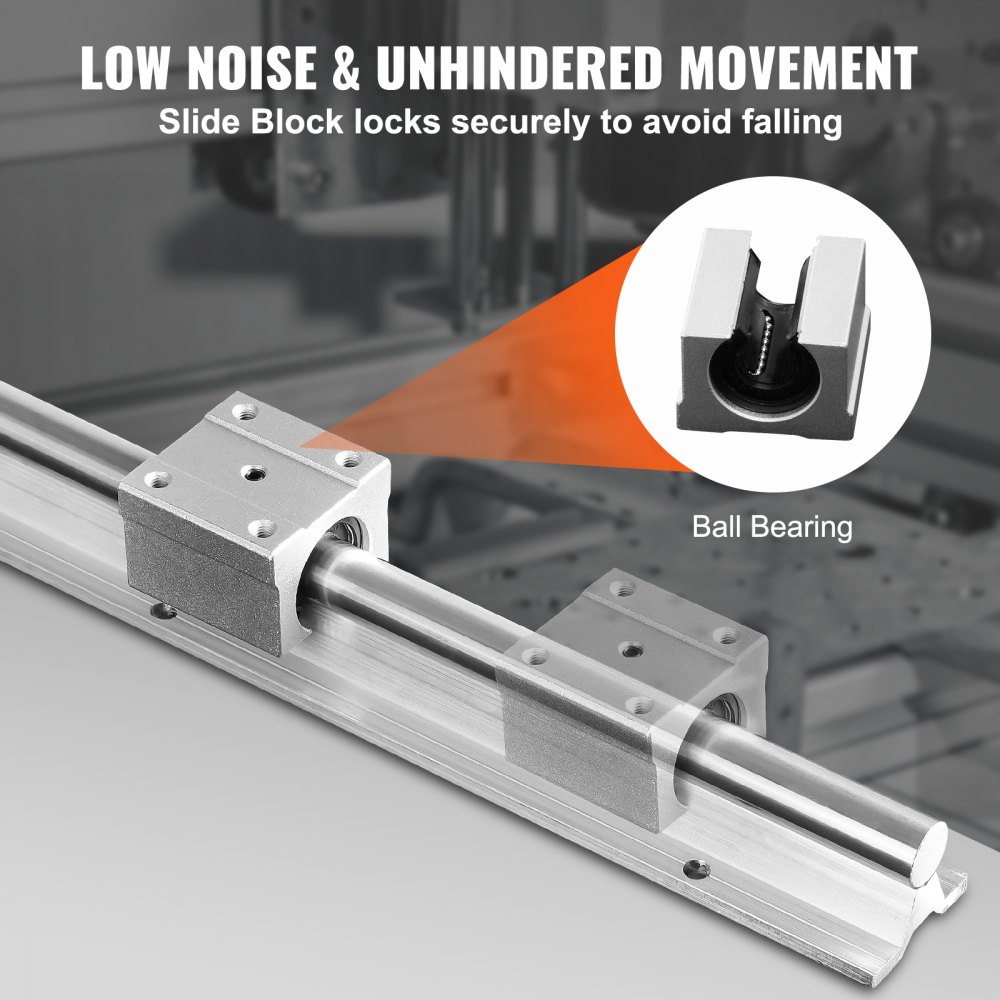

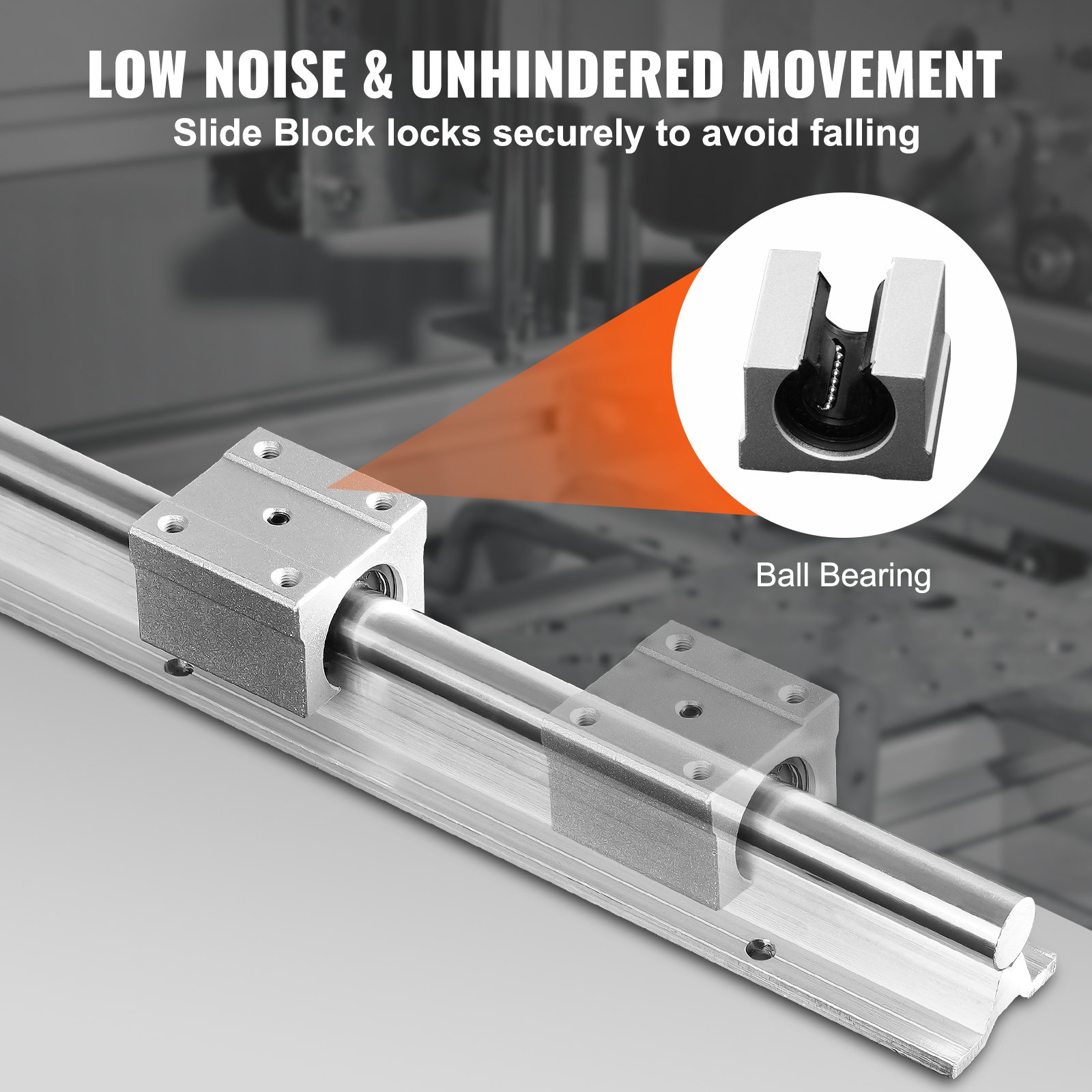

- Quiet gliding: The SBR aluminum sliding blocks and the carbon steel linear shaft are perfectly matched. The integrated ball bearing ensures smooth, jam-free movement, enabling effortless control.

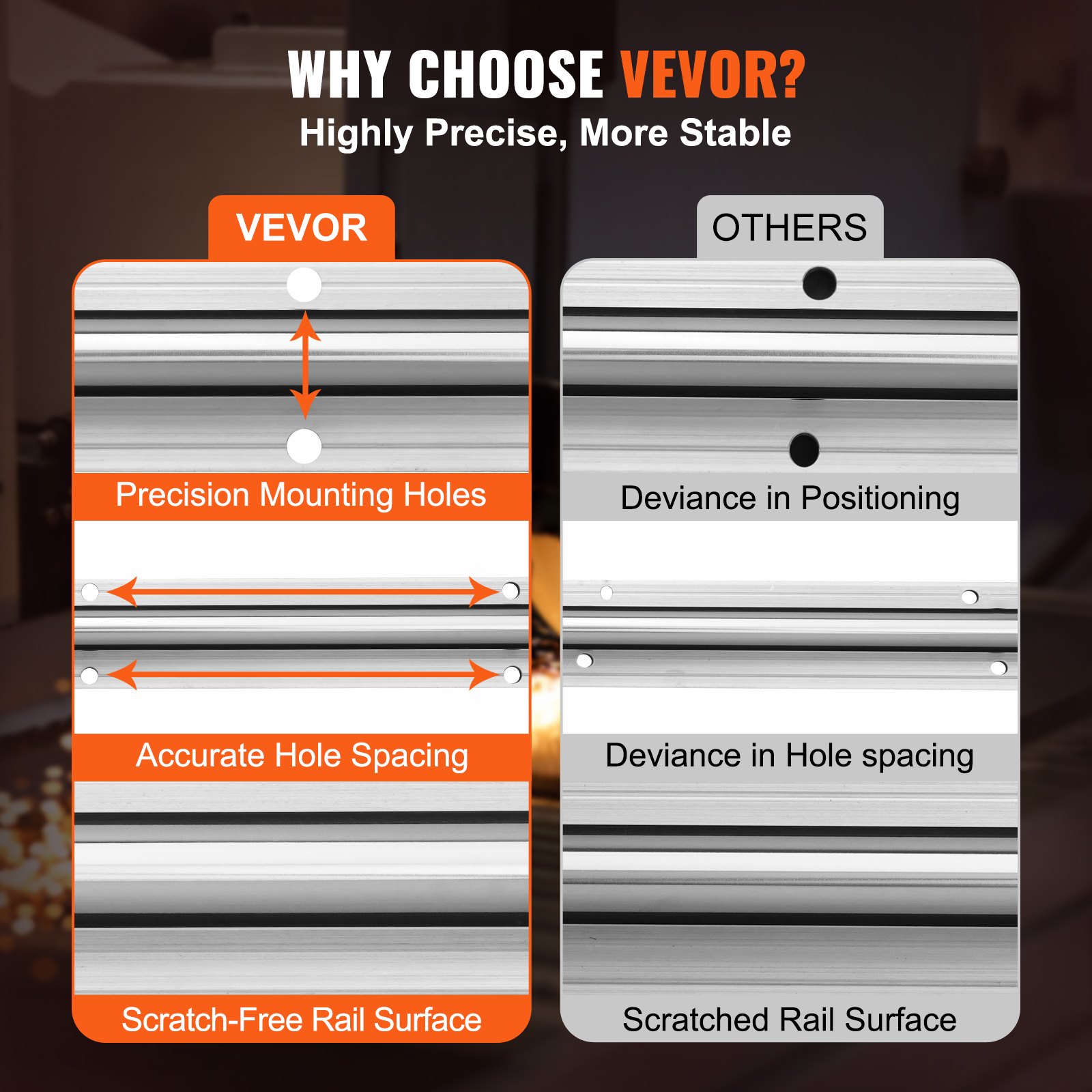

- High precision: Precise circular shaft dimensions and straightness ensure high accuracy, repeatability, and stability of movement. The robust aluminum base and sliding block feature precision mounting holes, facilitating reliable installation and connection for the user.

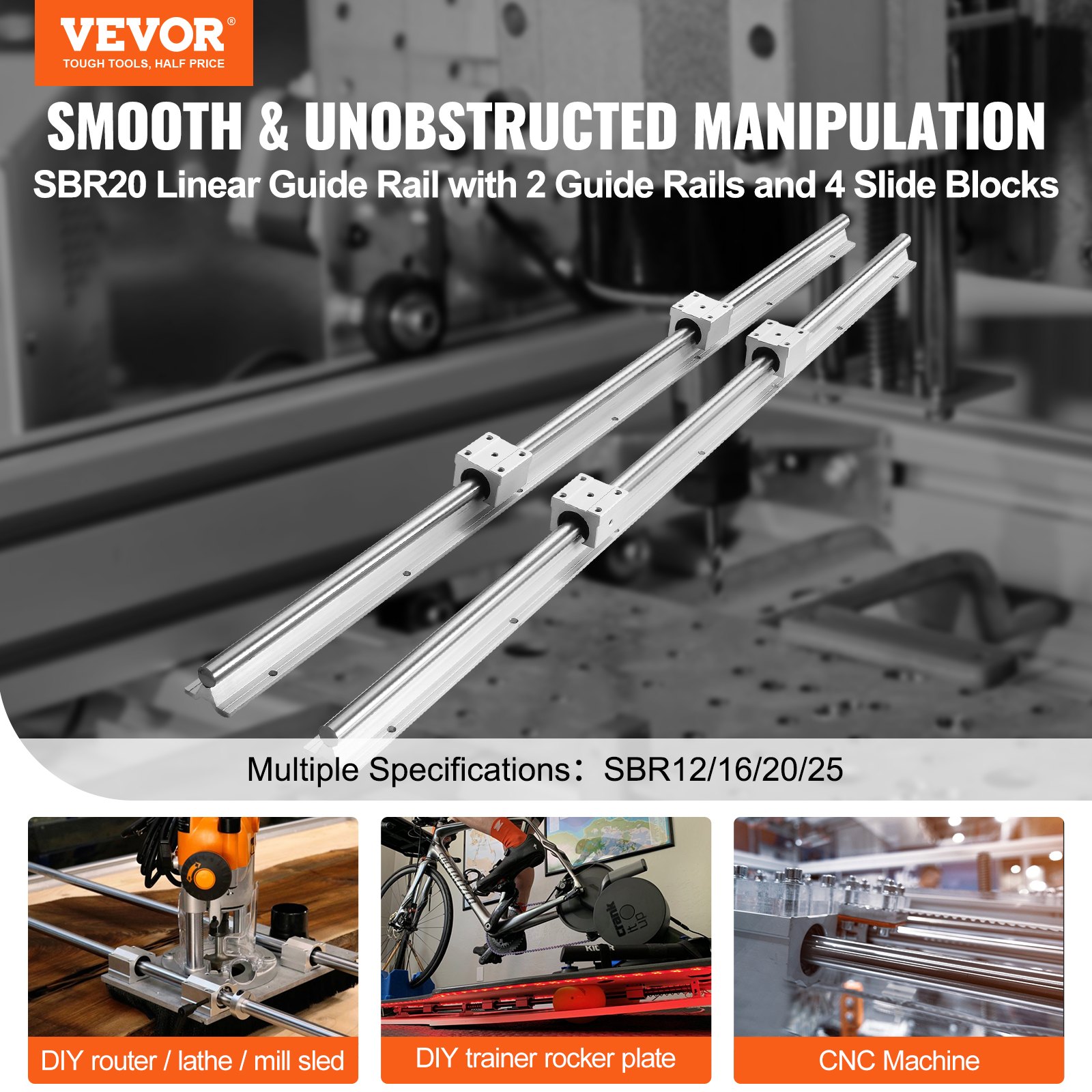

- Wide application: The SBR linear rail set is versatile and suitable for all types of heavy-duty automation equipment and DIY projects, such as router/milling/turning machine slides, 3D printers, laser engravers, CNC machines, trainer swivel plates, etc.
Frequently Bought Together
Reviews 4.9
All reviews are from verified purchases
Average rating based on 217 reviews
Reviews 4.9
All reviews are from verified purchases
See all 217 reviews
About this item

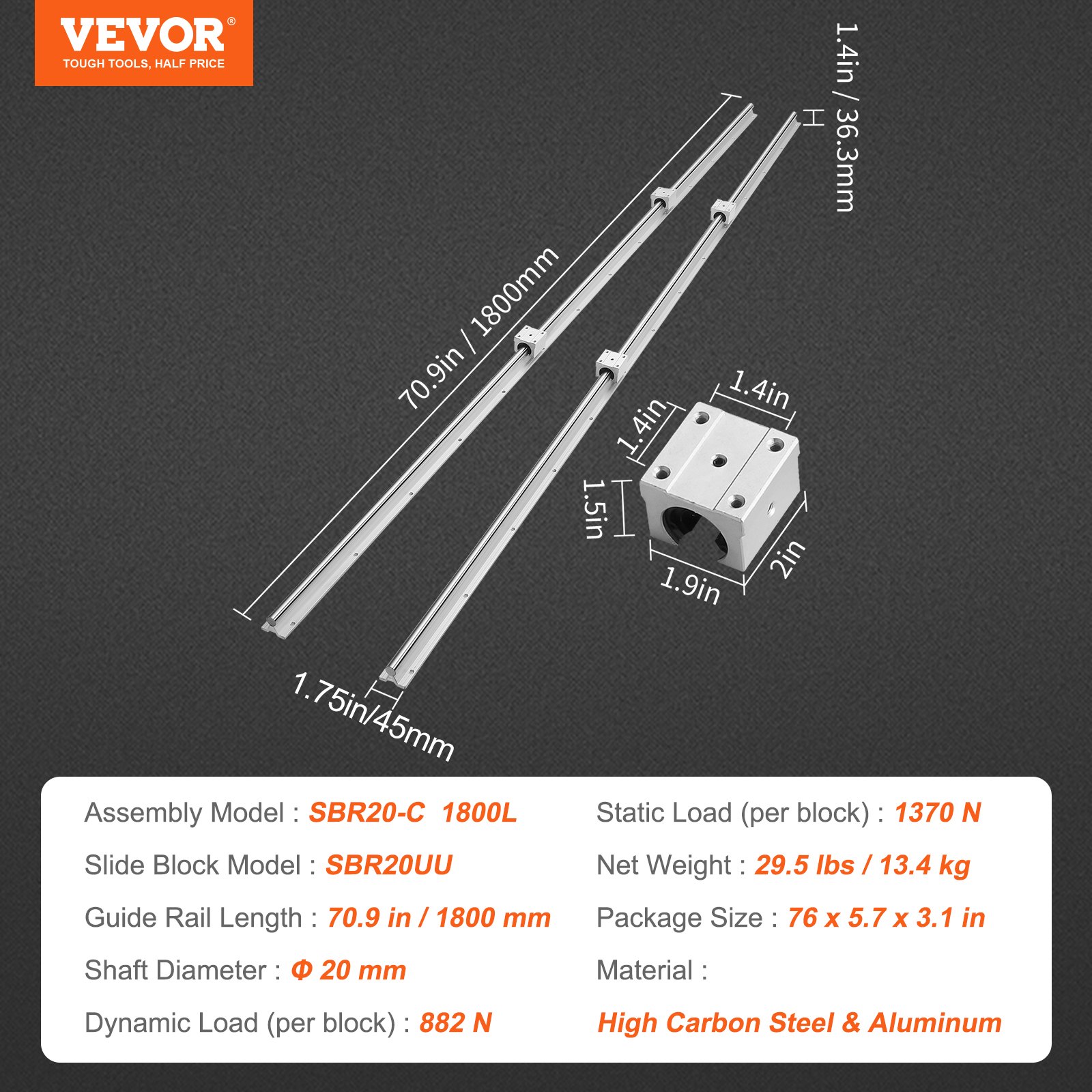

Product specification
- Article model number
- SBR20-C 1800L
- Sliding block model
- SBR20UU
- Guide rail length
- 1800 mm (70.9 inches)
- Shaft diameter
- Φ 20 mm
- Dynamic load (per block)
- 882 N
- Static load (per block)
- 1370 N
- Material
- Carbon steel and aluminum
- Mounting hole spacing A
- 35 mm (1.4 inches)
- Mounting hole spacing B
- 35 mm (1.4 inches)
- Sliding block size (L x W x H)
- 50 x 48 x 39 mm (2 x 1.9 x 1.5 inches)
- Product dimensions (L x W x H)
- 1800 x 90 x 36.3 mm (70.9 x 3.5 x 1.4 inches)
- Packaging dimensions (L x W x H)
- 1930 x 145 x 80 mm (76 x 5.7 x 3.1 inches)
- Net weight
- 13.4 kg (29.5 lbs)
Description
SBR linear guide rail
VEVOR's high-quality SBR linear guide rail includes two guide rails and four sliding blocks. The durable aluminum guide rails feature precise hole diameters and spacing, while the SBR sliding blocks utilize ball bearings for smooth movement.
The linear bearing consists of a solid metal structure, and the sliding block is firmly locked onto the linear shaft, providing a high load-bearing capacity.
The SBR aluminum sliding block and the built-in ball bearings glide smoothly and move effortlessly to ensure long-term stable operation.
The linear guides feature precise hole spacing, hole diameters and standard shaft diameters, allowing you to install your equipment with even greater precision.
The linear rail kit is frequently used in heavy-duty automation systems and DIY projects. For example, DIY CNC engraving machines, lathes, etc.
Product guides and documents
User manual-de (PDF) Review
Questions and Answers (16)
Können die Schienen Horizontal an einer Wand verwendet werden? Es soll ein großer Monitor an einer Wand verschoben werden. Die Belastung beträgt etwa 20kg und die Schienen würden mit größerem abstand montiert werden um die Hebelkräfte zu kompensieren.
Wären dafür die SBR oder HSR Schienen Besser geeignet?
Die Schienen können horizontal an einer Wand verwendet werden.
HSR-Schienen sind hierfür besser geeignet
By vevor
Helpful
(
1
)
Ist 13,4Kg das Gewicht für beide Führungen und der Laufblöcke?
Es bezieht sich auf das Gesamtgewicht des Produkts.
By vevor
Helpful
(
1
)
Kann man die Führungen liegend, upside down verwenden?
Lager statisch und bewegliche Schiene.
Wie sieht es mit der Belastbarkeit in dem Fall aus'?
Die Führungsschiene kann auch horizontal oder verkehrt herum installiert werden, es wird jedoch nicht empfohlen, sie verkehrt herum zu verwenden. Die dynamische Belastung beträgt 882 CN und die statische Belastung beträgt 1370 Con.
By vevor
Helpful
(
0
)
Kann die Führung auch liegend, upside down montiert werden?
Feststehende Lager bewegte Schiene.
Wie sieht es dann mit der Belastbarkeit aus?
Die Führungsschiene kann auch horizontal oder verkehrt herum installiert werden, es wird jedoch nicht empfohlen, sie verkehrt herum zu verwenden. Die dynamische Belastung beträgt 882 CN und die statische Belastung beträgt 1370 Con.
By vevor
Helpful
(
0
)
Betrifft: HGR20 undSBR20
Ich möchte die Schiene senkrecht montieren. Am Gleitbock kommt dann ein Regalbrett, das in der Höhe verstellbar ist. Die Krafteinwirkung geht dann von der Schiene weg. Sind die Gleitböcke für das ausgelegt oder rollt der Gleitbock nur wenn er auf die Schiene drückt ??
Der Schieber des Produkts rollt nur, wenn es auf der Führungsschiene liegt.
By vevor
Helpful
(
0
)
