Eigenschaften & Details

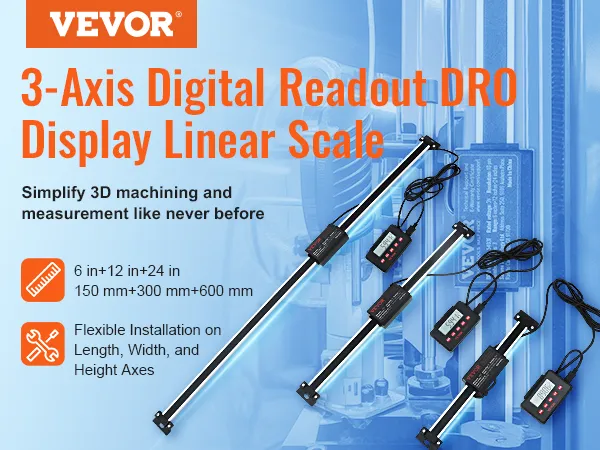

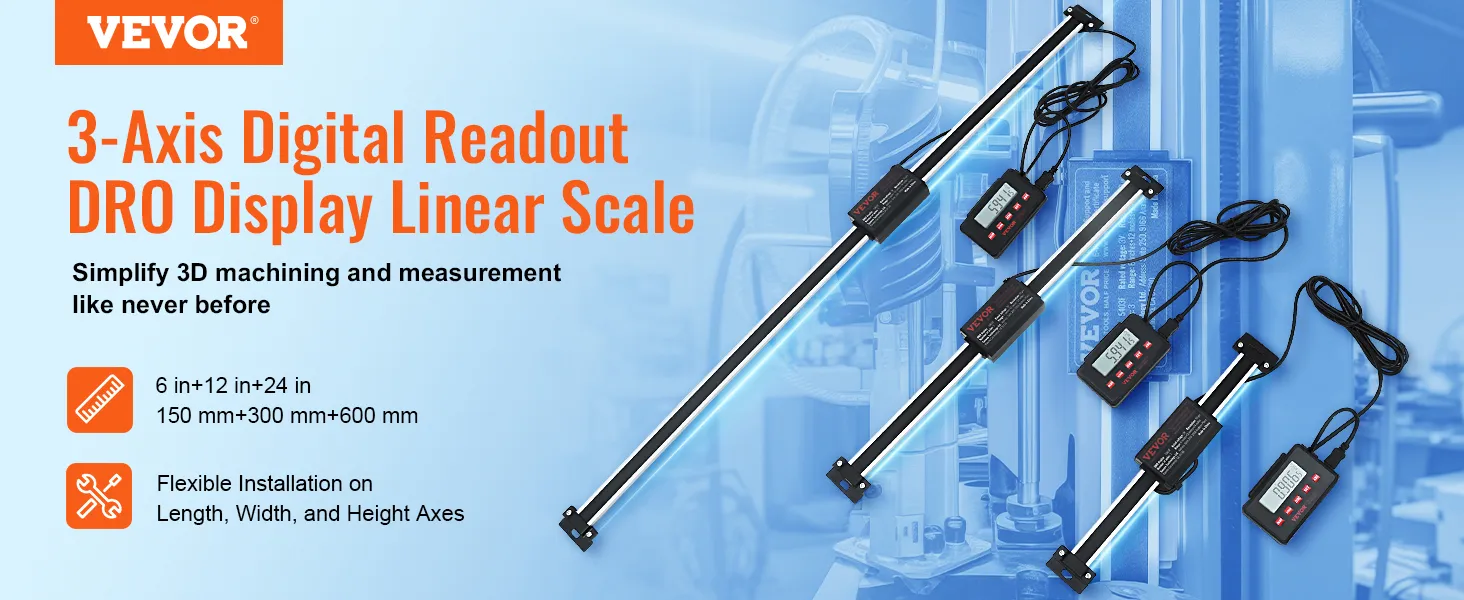

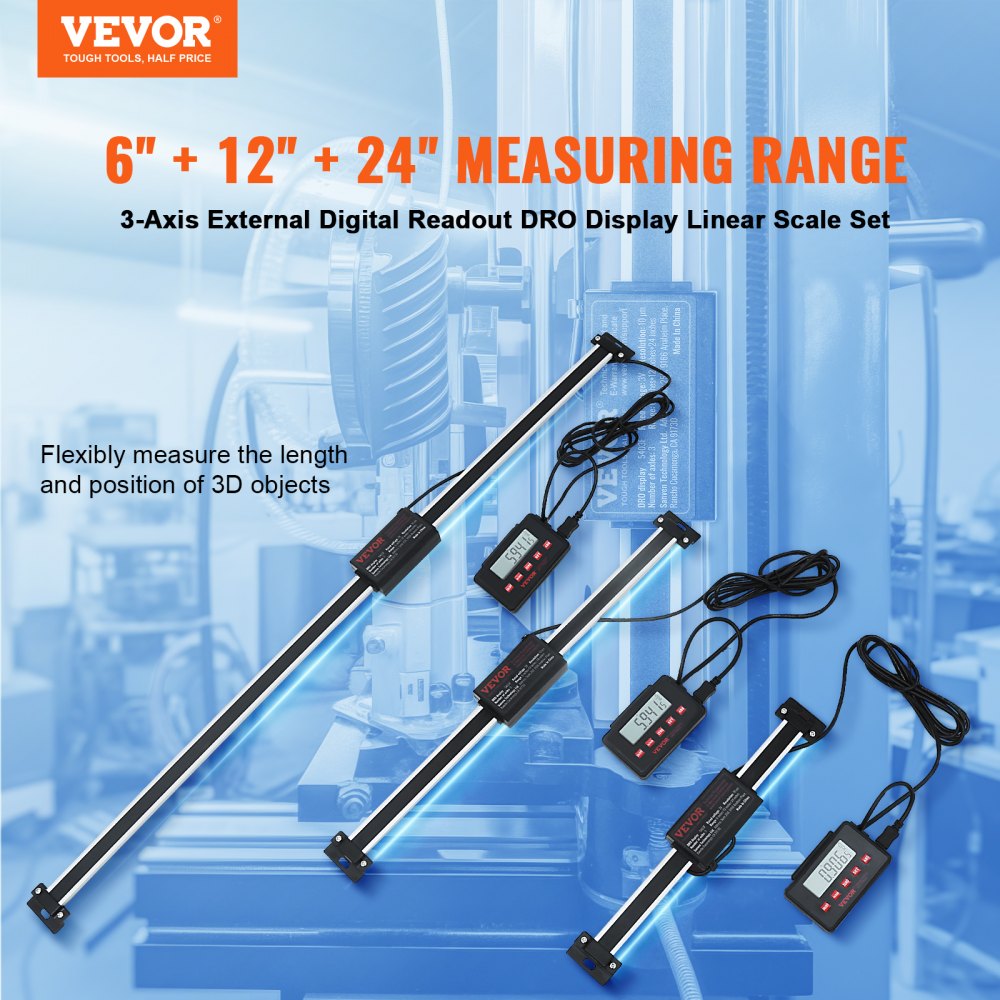

• 6'' + 12'' + 24'' Verfahrlänge: Erleben Sie Vielseitigkeit mit unserem 3-achsigen Linearmaßstab-Set, das drei Verfahrlängen bietet: 6 Zoll (150 mm), 12 Zoll (300 mm) und 24 Zoll (600 mm). Passen Sie die X-Achse (Länge), Y-Achse (Höhe) und Z-Achse (Breite) an Ihre spezifischen Anforderungen an und ermöglichen Sie so nahtlose Messungen dreidimensionaler Werkstücke wie Holz, Stein und Metall. Handwerkskunst ohne Grenzen.

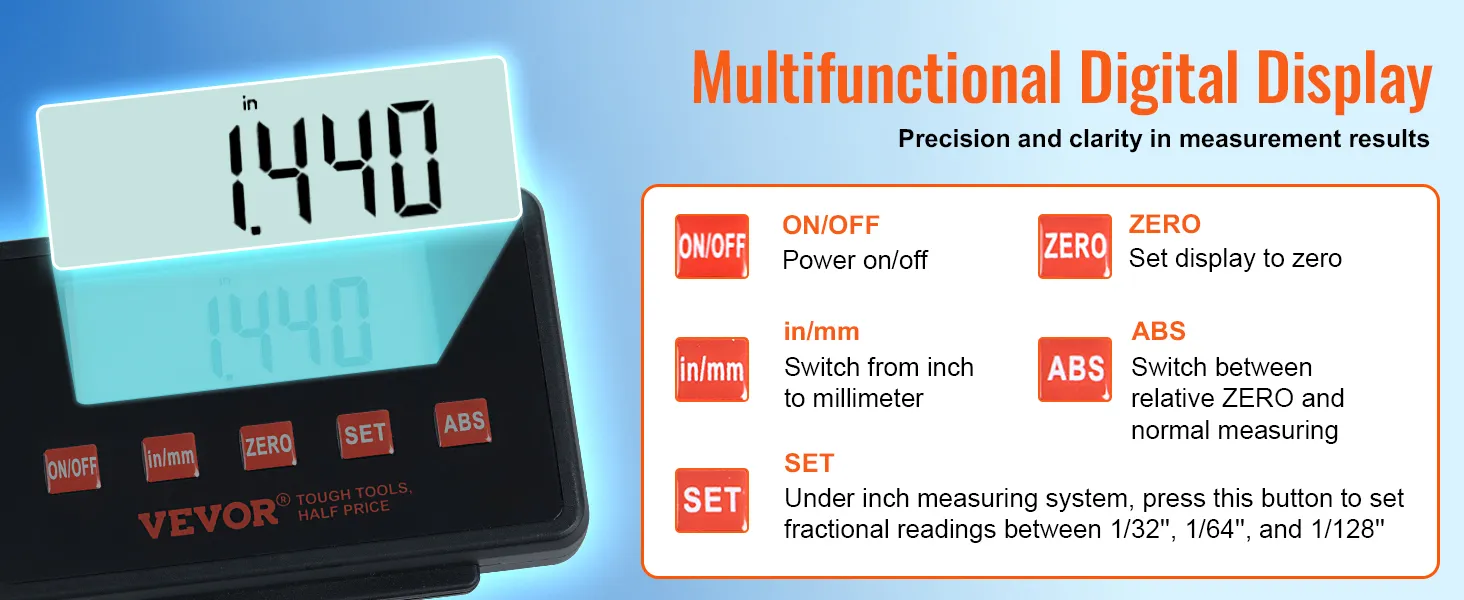

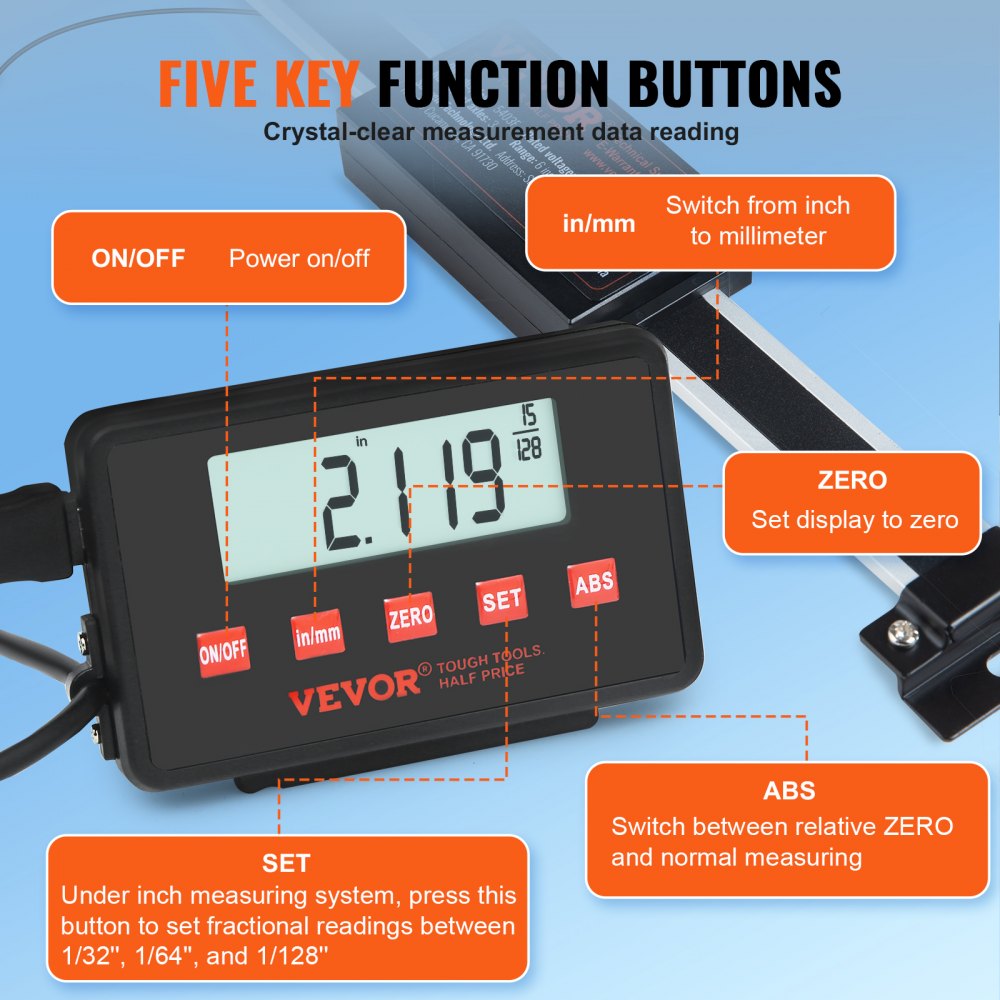

• Multifunktionales, kristallklares Display: Unser hochauflösender Bildschirm mit einem erstklassigen Chip zeigt mühelos Dezimalzahlen und Brüche an. Er ermöglicht das Umschalten von Zoll auf Millimeter, das Nullsetzen der Anzeige, das Umschalten zwischen relativer Null und normaler Messung sowie das Anpassen der Auflösung. Drücken Sie diese Taste im Zollmesssystem, um Bruchwerte zwischen 1/32'', 1/64'' und 1/128'' einzustellen. Präzision leicht gemacht, bis ins kleinste Detail.

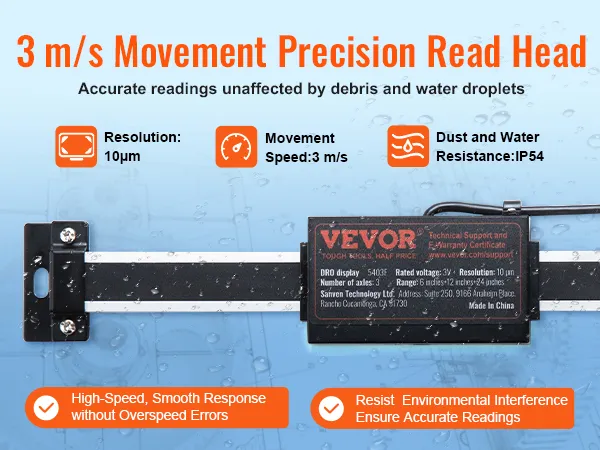

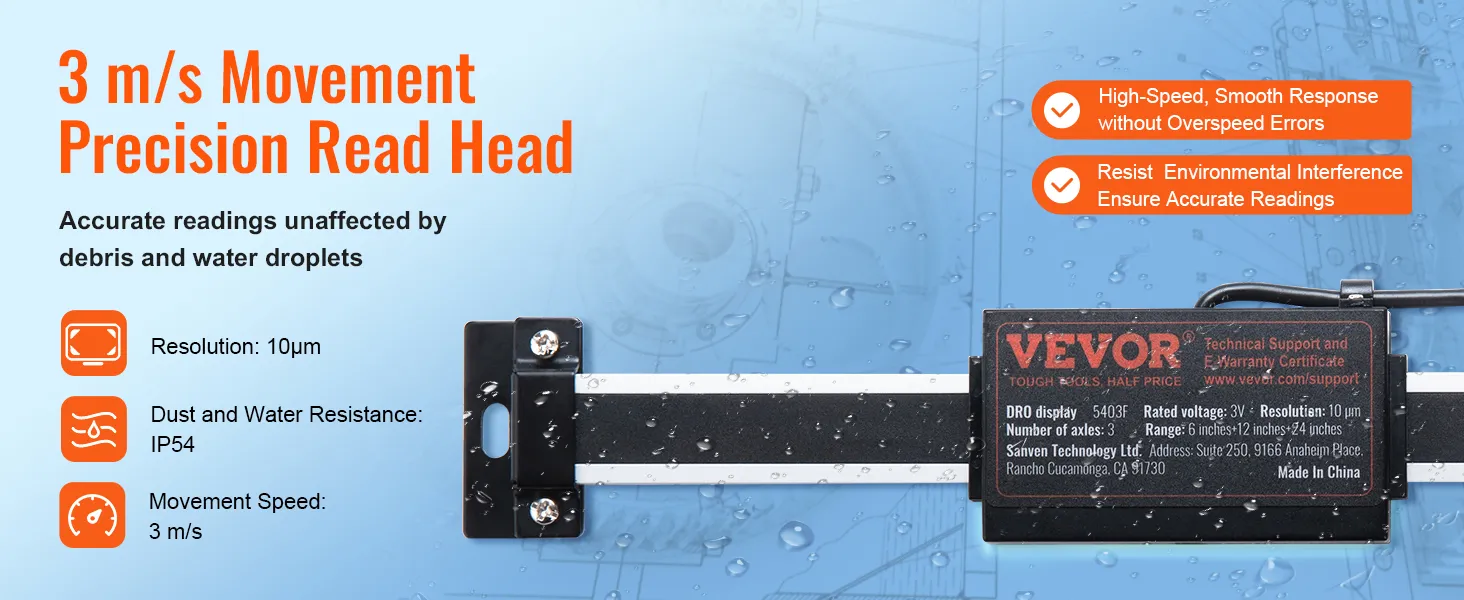

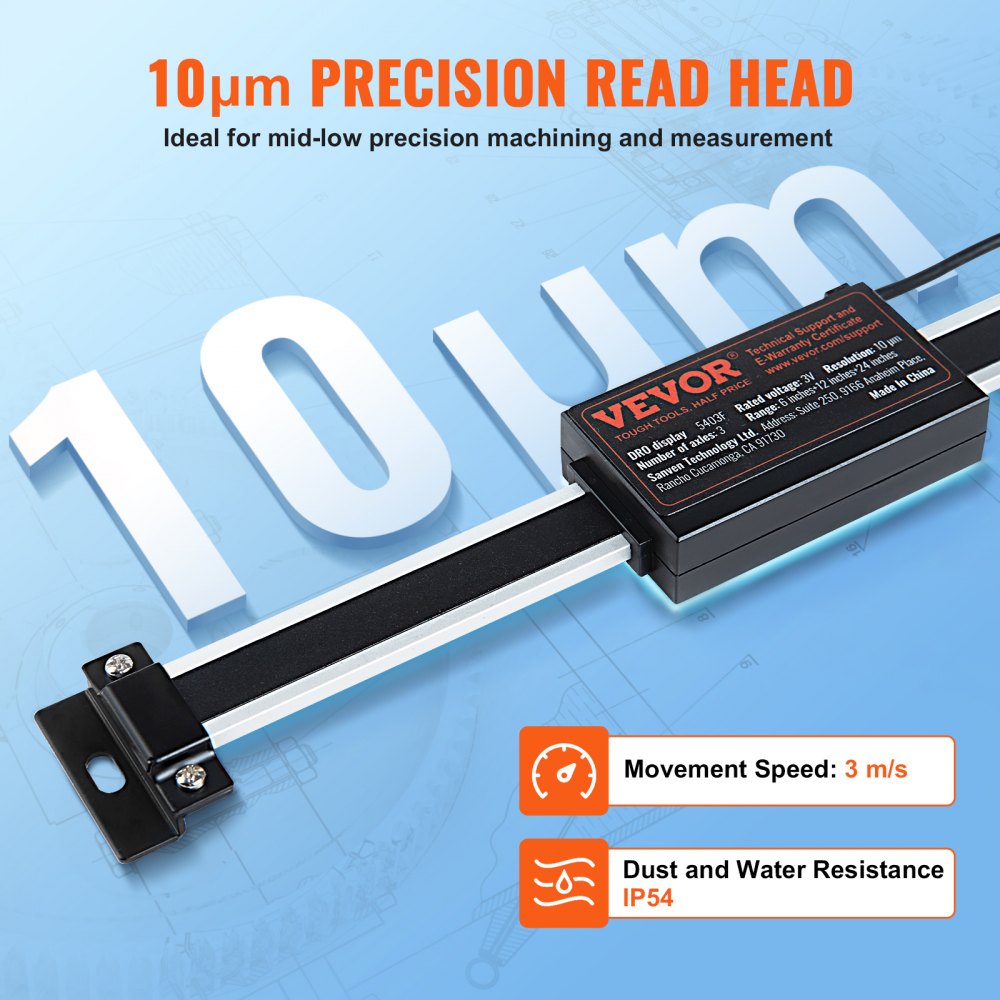

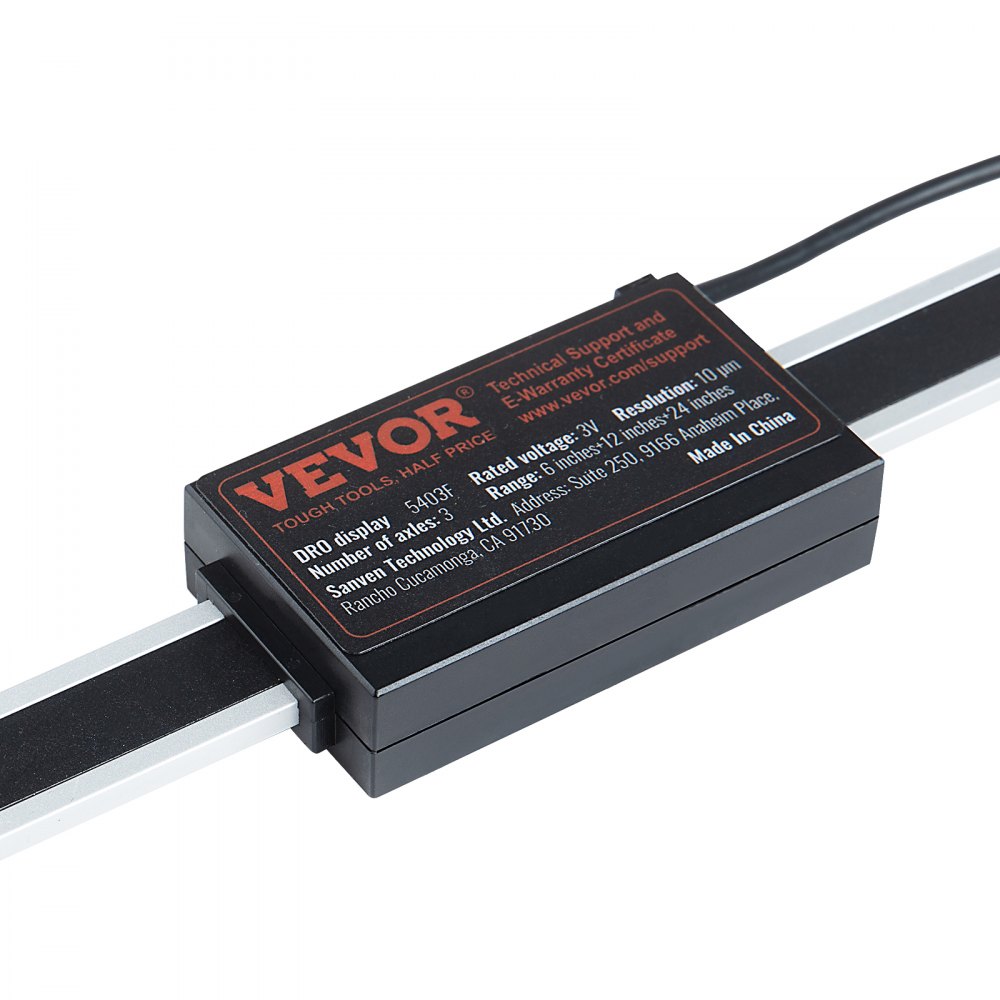

• 10 μm Präzisionslesekopf: Unser vollständig geschlossener Linearmaßstabsatz bietet eine Auflösung von 10 μm für minimale Längenmessfehler. Selbst der längste 24-Zoll-Linearmaßstab (600 mm) weist einen Fehler von nur 0,006 Zoll (0,15 mm) auf und ist damit perfekt für Bearbeitungen und Messungen mit geringer bis mittlerer Präzision geeignet. Er verfügt über eine Bewegungsgeschwindigkeit von 3 m/s ohne Überdrehzahlfehler und eine korrosionsbeständige Staubschutzhülle, um die Staub- und Wasserdichtigkeitsklasse IP54 zu erreichen.

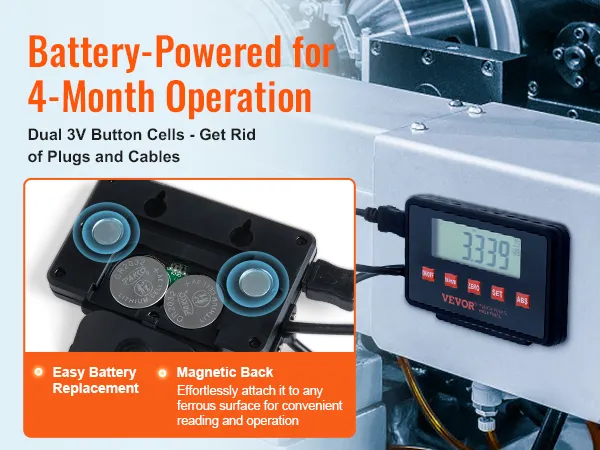

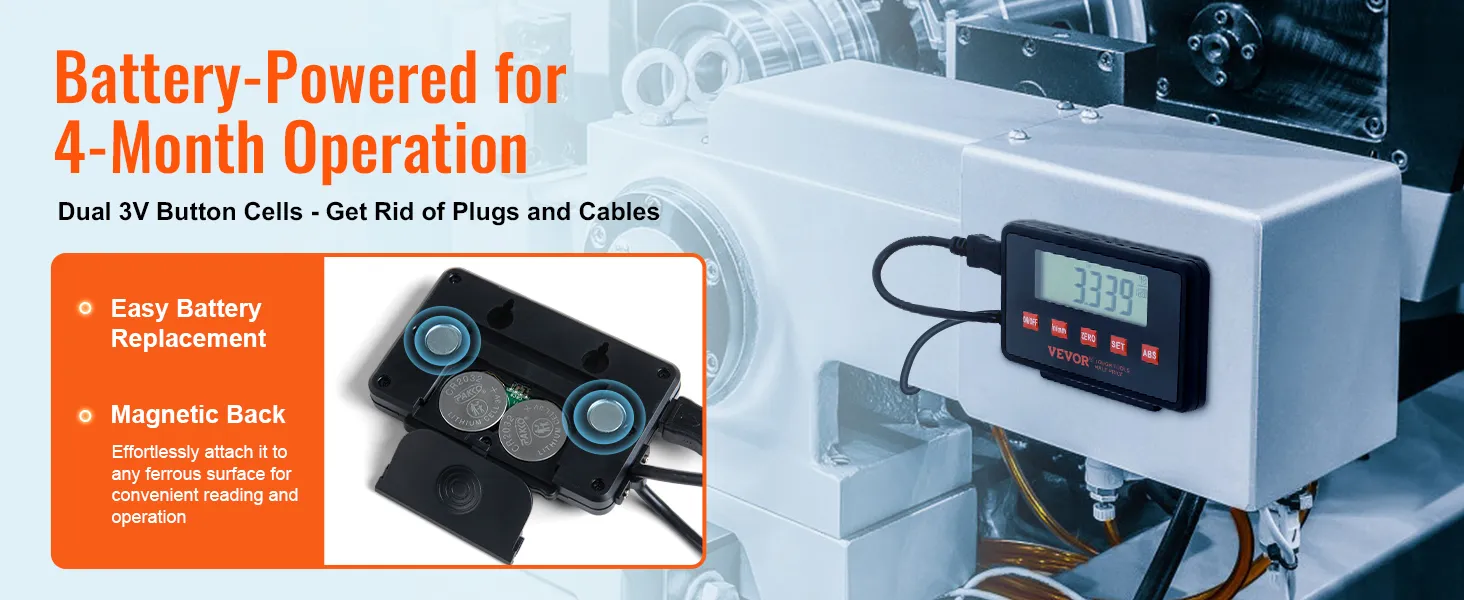

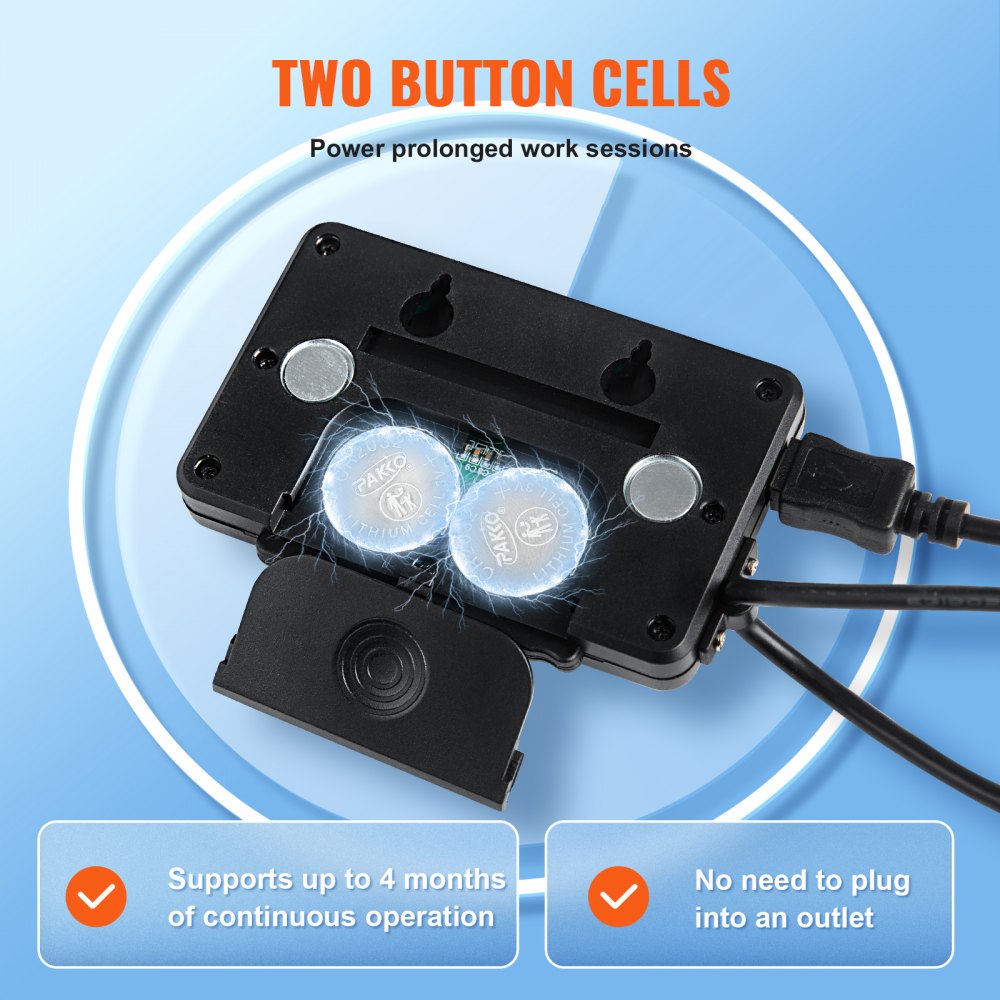

• Langlebige 3-V-Knopfzellen: Der Bildschirm unseres linearen Skalensatzes wird von zwei diskret auf der Rückseite angebrachten 3-V-Knopfzellen mit Strom versorgt. Keine zusätzlichen Stromquellen erforderlich. Genießen Sie bis zu 4 Monate Dauerbetrieb, und wenn es Zeit für einen Austausch ist, ist das ein problemloses Unterfangen. Versorgen Sie Ihre Präzision mit Leichtigkeit mit Strom.

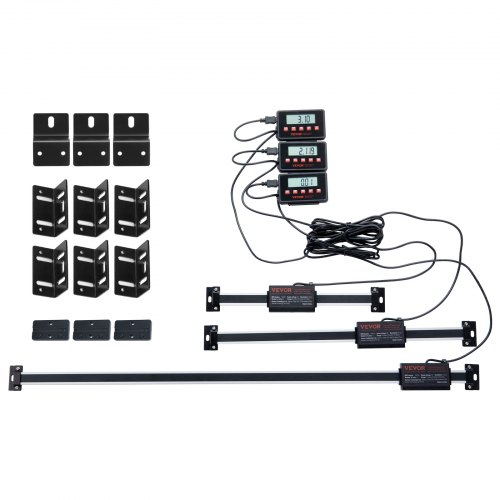

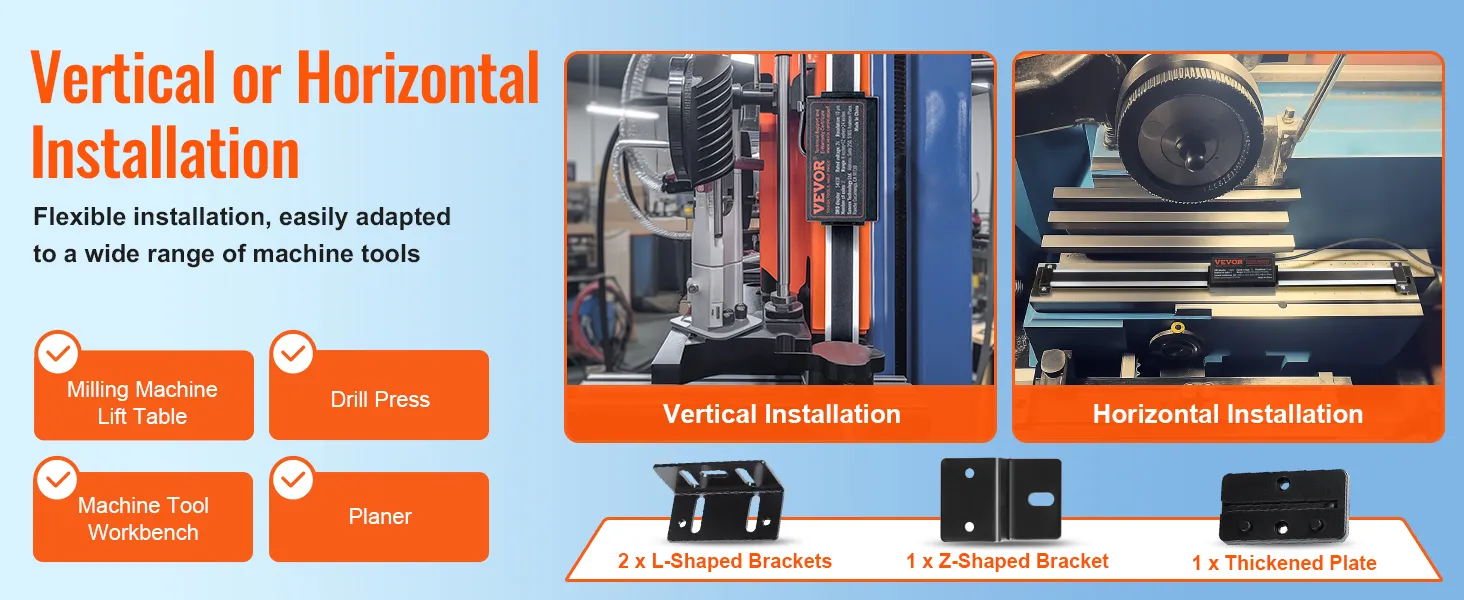

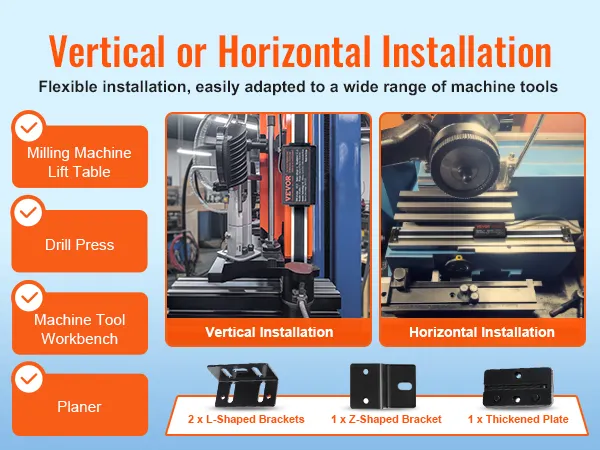

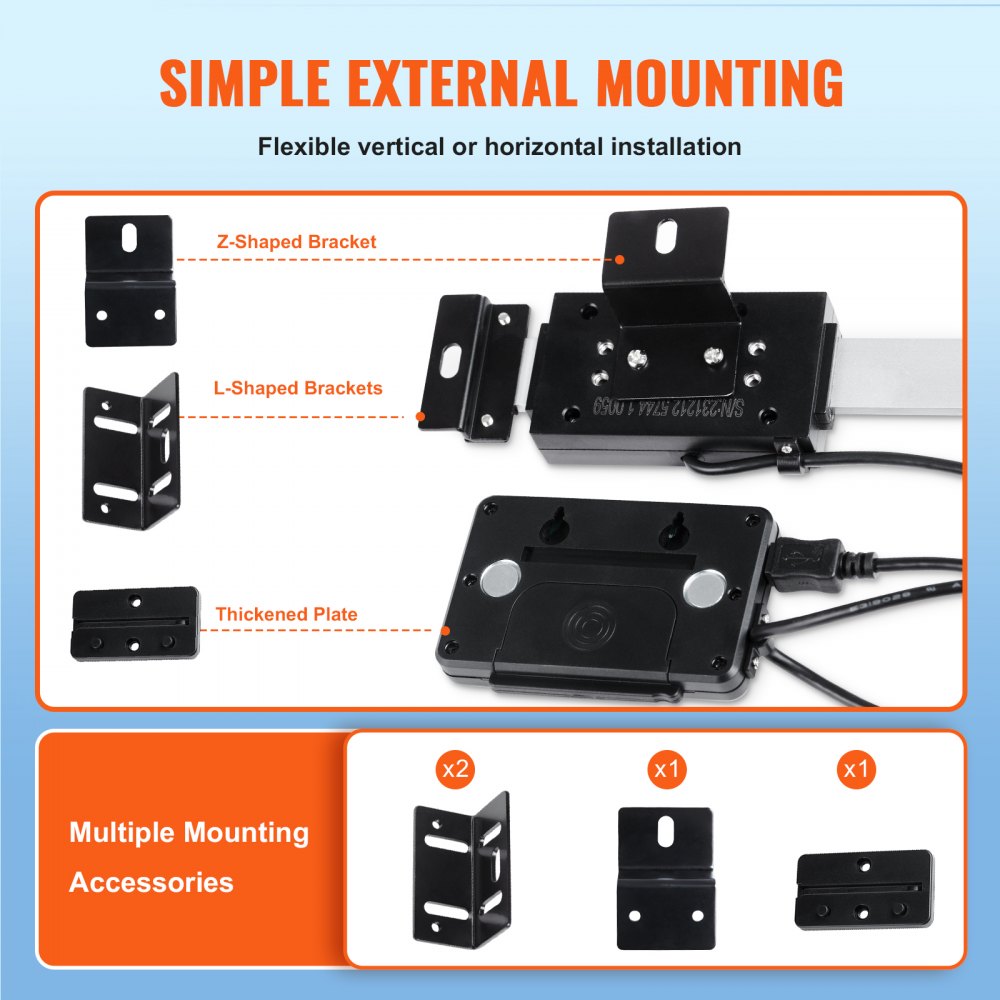

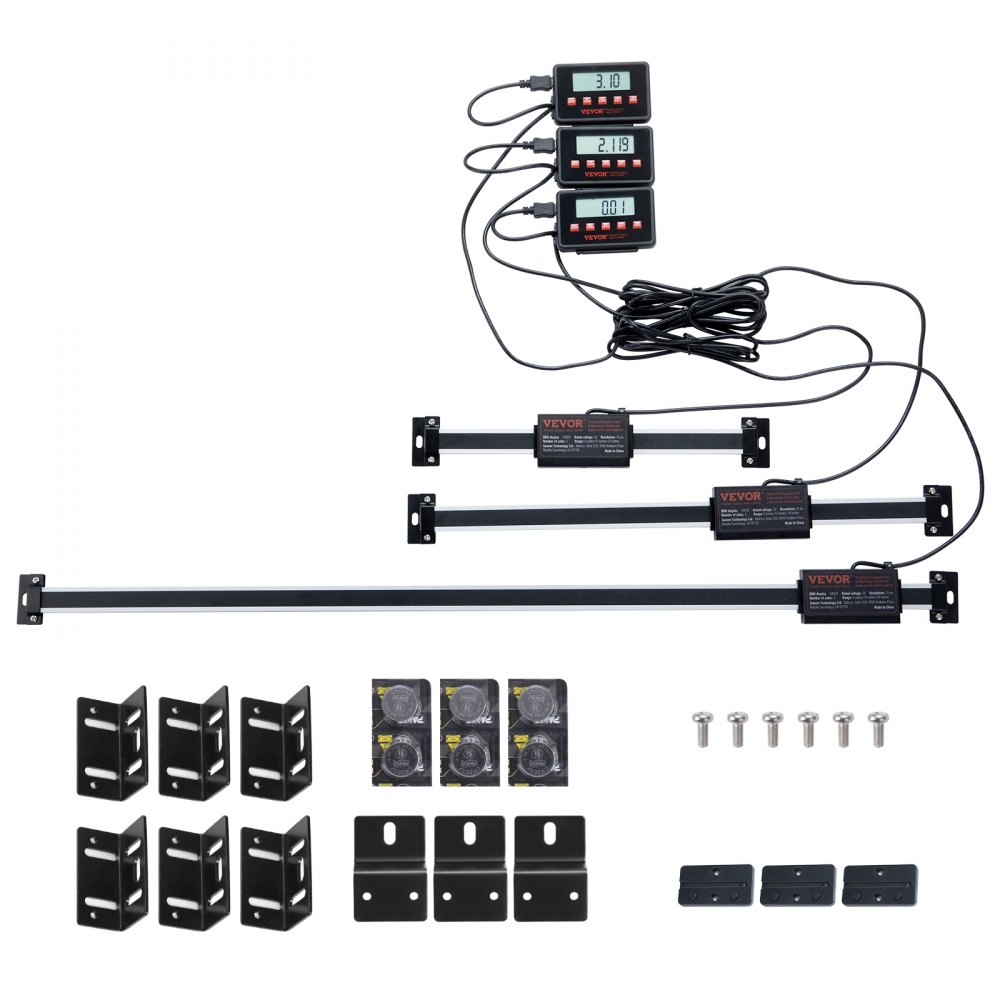

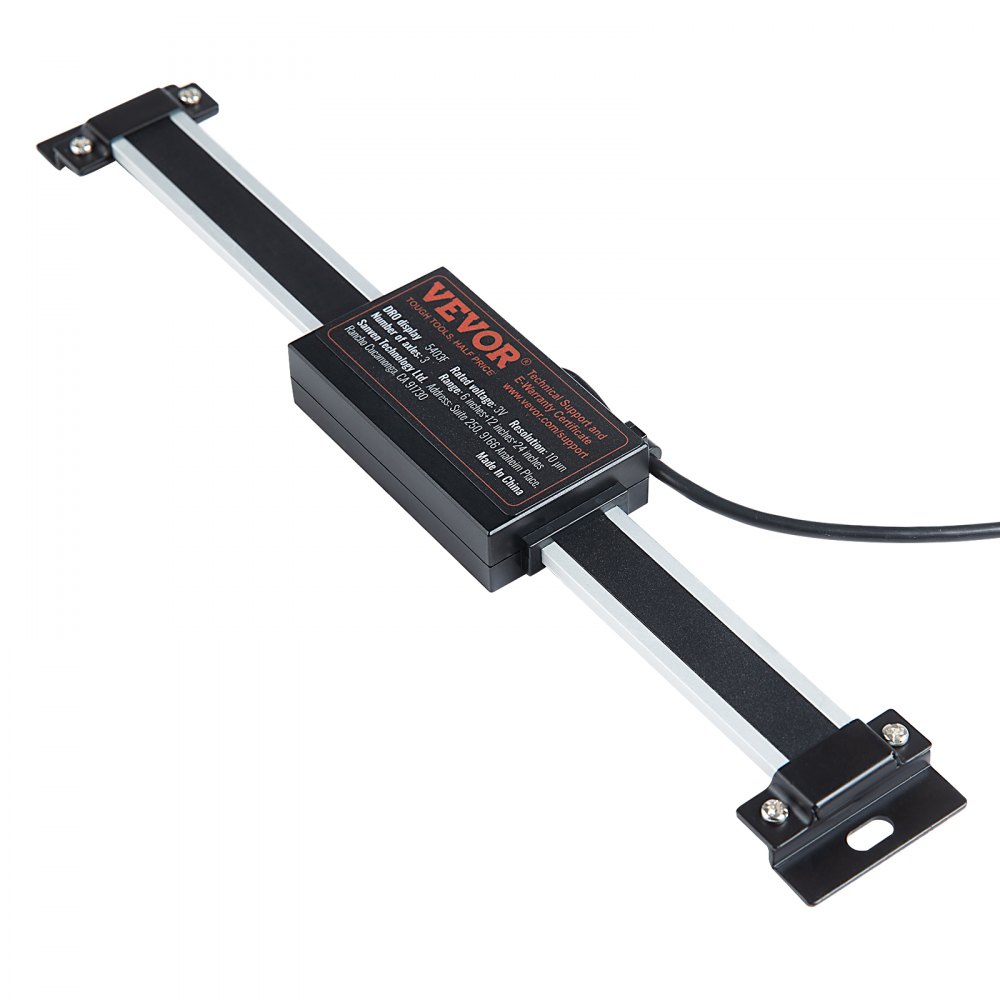

• Einfache Installation: Auf der Rückseite des Lesekopfs befinden sich Befestigungslöcher. Außerdem liefern wir für jede lineare Skala 2 L-förmige Halterungen, 1 Z-förmige Halterung und 1 verdickte Platte. Mit insgesamt 12 Installationszubehörteilen, die eine vertikale oder horizontale Installation ermöglichen, ergänzt es eine Vielzahl von Werkzeugmaschinen, einschließlich Schneide- und Bohrmaschinen, perfekt. Darüber hinaus ist die Rückseite des Anzeigebildschirms mit zwei Magneten für eine sichere Befestigung an Eisenoberflächen ausgestattet.

Häufig Zusammen Gekauft

Videos zu diesem Produkt

Über diesen Artikel

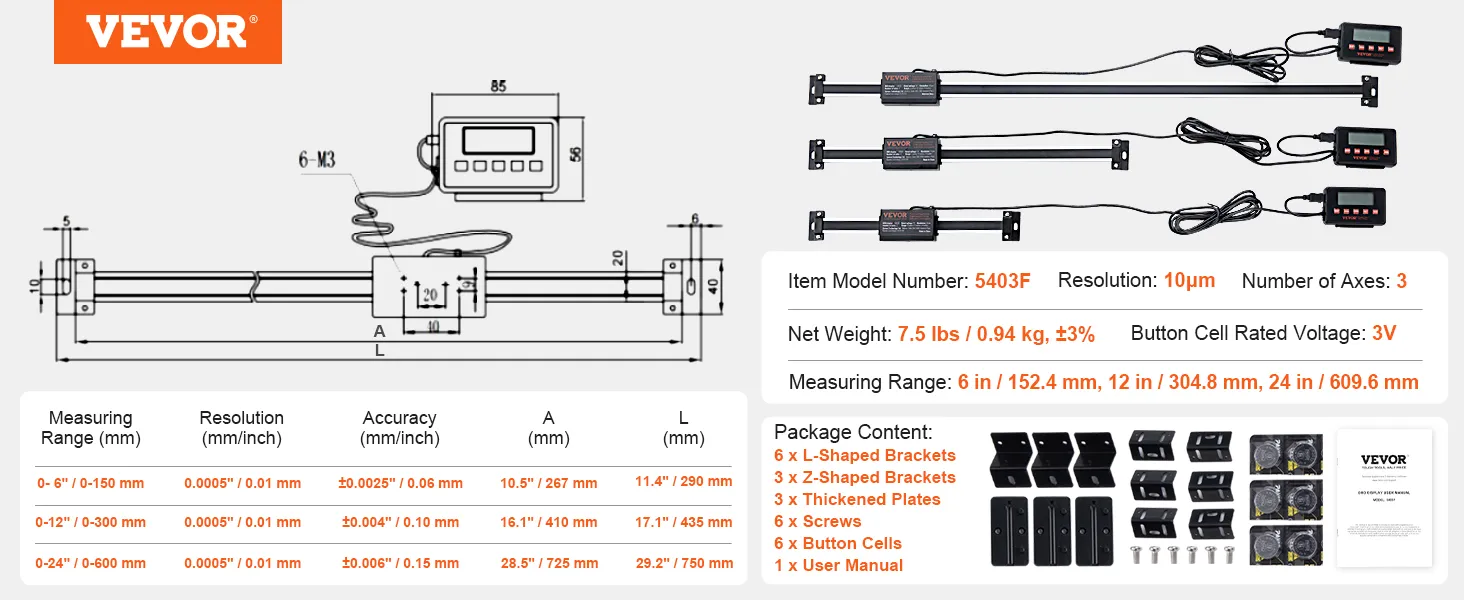

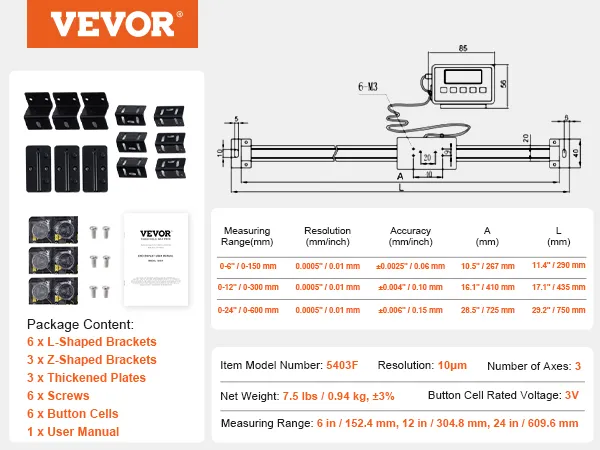

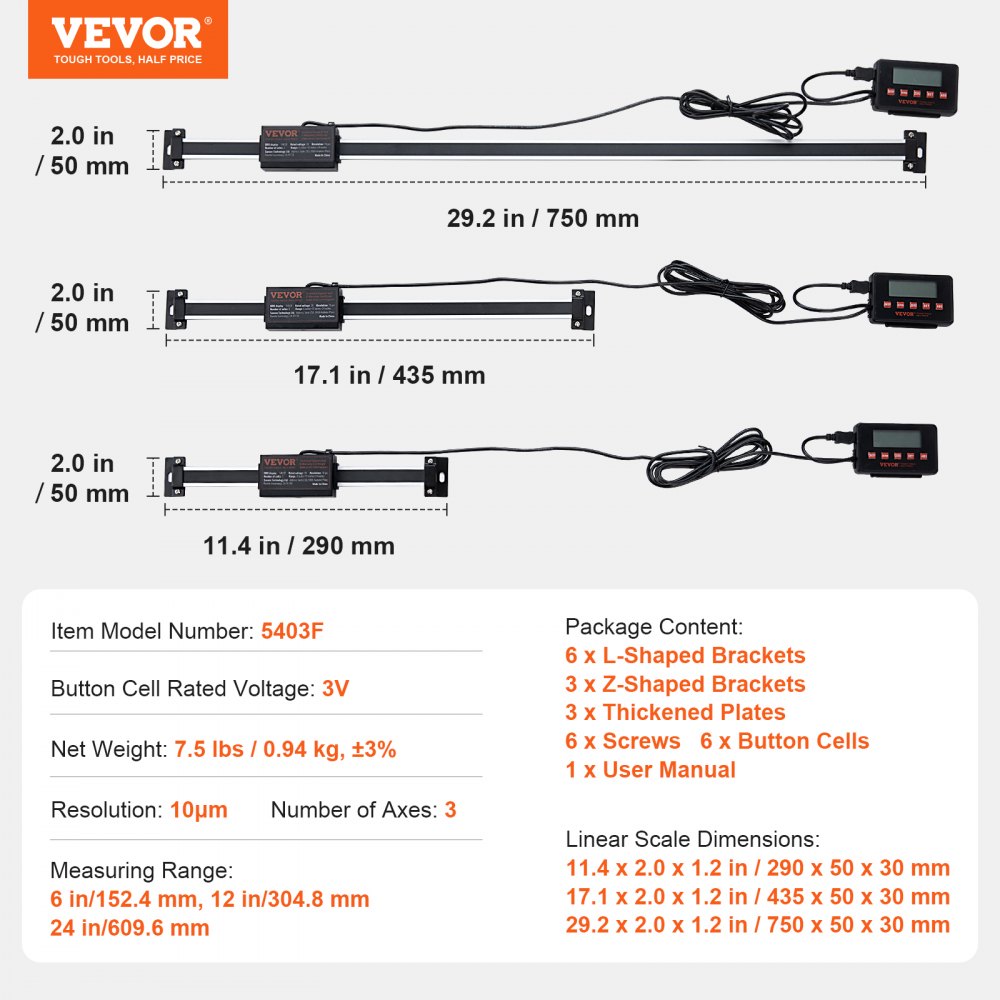

Produktspezifikation

Artikelmodellnummer

5403F

Nennspannung der Knopfzelle

3 V

Auflösung

10μm

Anzahl der Achsen

3

Messbereich

6 Zoll / 152,4 mm, 12 Zoll / 304,8 mm, 24 Zoll / 609,6 mm

Nettogewicht

7,5 lbs / 0,94 kg, ±3 %

Abmessungen der linearen Skala

11,4 x 2,0 x 1,2 Zoll / 290 x 50 x 30 mm; 17,1 x 2,0 x 1,2 Zoll 435 x 50 x 30 mm; 29,2 x 2,0 x 1,2 Zoll / 750 x 50 x 30 mm

Beschreibung

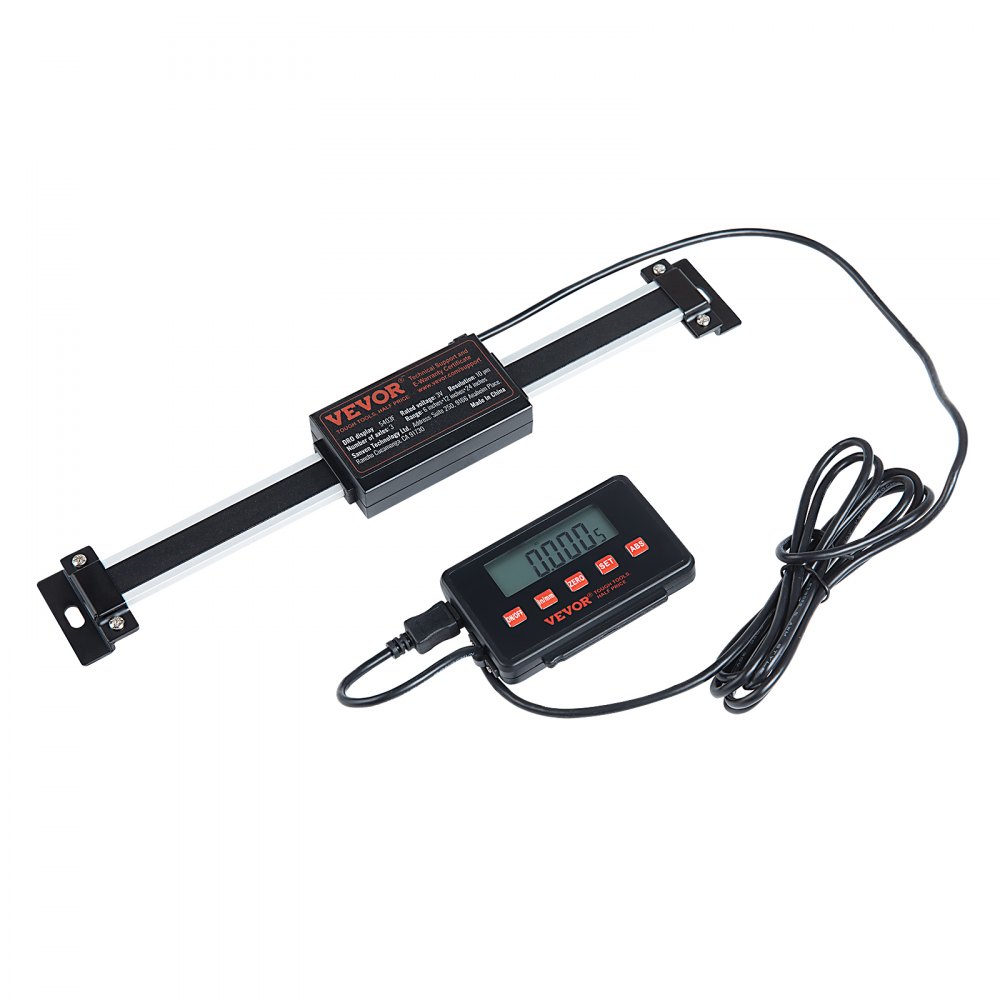

3-Achsen-Linearmaßstab-Set

Unser 3-Achsen-Linearmaßstabssatz liefert volldimensionale Messungen komplexer Werkstücke mit einer Auflösung von 10 μm. Es verfügt über ein schnell reagierendes Display und drei Verfahrlängen von 150 mm, 300 mm und 600 mm. Entfesselte Präzision bei der 3D-Bearbeitung.

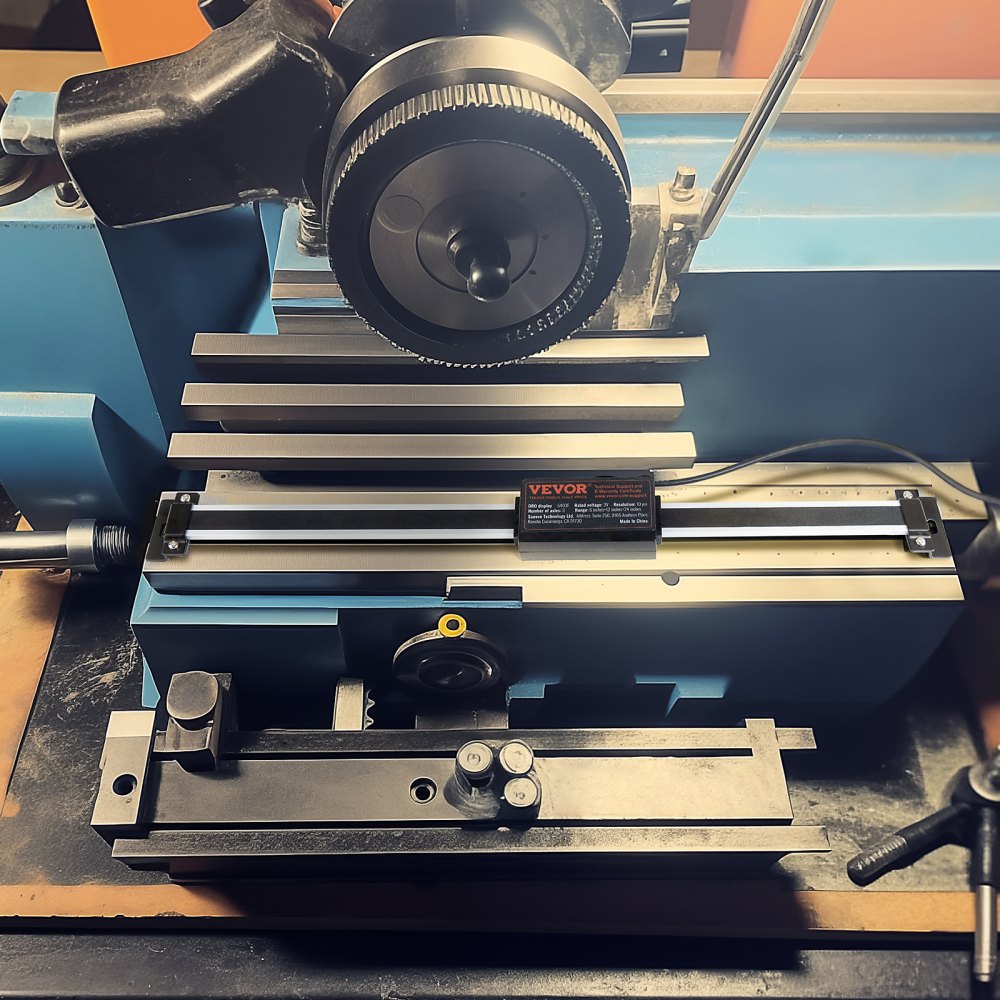

Wir bieten 3 Verfahrlängen an: 6 Zoll (150 mm), 12 Zoll (300 mm) und 24 Zoll (600 mm). Wenn Sie einfache bis mittelpräzise Messungen an Ihren Werkzeugmaschinen benötigen, ist dieses lineare Maßstabsset genau das Richtige für Sie.

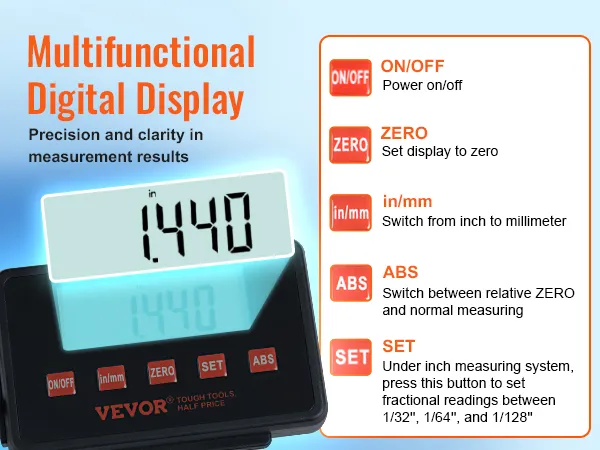

Unsere kompakte Anzeigeeinheit verfügt über 5 wichtige Funktionstasten, die ein schnelles Umschalten von Zoll auf Millimeter, Präzisionseinstellungen, relatives Nullstellen und normales Messen ermöglichen. Erleben Sie den ultimativen Komfort beim Ablesen.

Unser linearer Maßstabssatz ist für Präzisionsmessungen konzipiert. Mit einer Auflösung von 10 μm, blitzschneller Reaktionsfähigkeit und einem staub- und wasserdichten Design zur Abwehr von Umwelteinflüssen werden Ihre Daten sofort auf dem Bildschirm angezeigt.

Unser lineares Maßstabsset wird mit zwei einfach austauschbaren 3-V-Knopfbatterien betrieben und sorgt für einen kompakten, leichten Bildschirm. Ausgestattet mit Magneten auf der Rückseite zur einfachen Befestigung an jeder Werkzeugoberfläche, bietet es Mobilität vom Feinsten.
