Eigenschaften & Details
- Hohe Leistung: Unsere Gitter und Präzisionslineal Serie haben strenge Qualitätskontrolle bestanden. Erfüllen den Standard der Genauigkeit und Steifigkeit, gute Geradheit und präzise Messung. Verfahrlänge: 300 mm, Genauigkeit: ± 0,005 mm, Auflösung: 5 μm. Anschluss: 9-poliger Anschluss (Pin-26789), 2 an 0 V, 6 an A, 7 an 5 V, 8 an B, 9 an R1.
- Robustes Aluminiumgehäuse: Aluminiumprofil Skala Körper, und Kopf mit Zinklegierung Druckguss mit Chrombeschichtung, Korrosionsbeständigkeit. Schönes und anständiges Aussehen, vernünftiges Design mit guter Steifigkeit.
- Doppeldichtung & Signalkabel: Der linear Skala Encoder verfügt über eine doppelschichtige Lippendichtung, um zusätzlichen Schutz vor Verschmutzung zu bieten, hohe Abriebfestigkeit. 3 m Signalkabel verwendet mehrschichtigen abgeschirmten Stahldraht und Metallmantelschutz.
- Stabiles Gleitteil: Das Gleitteil nimmt ein zuverlässiges und langlebiges 5-Lager-System-Design an. Die wiederholte Positionierungsmessung ist stabiler. Mit einer zusätzlichen T-Nut (nicht im Paket enthalten), könnte die hintere Nut für die Installation verwendet werden, wenn die Kontaktfläche zu kurz ist, oder könnte zusätzliche Unterstützung sein, wenn lange lineare Skala verwendet wird.
- Bequem & Praktisch: Ein starres Metallprofil mit geschlitzten Endblöcken für eine einfache einstellbare Montage. Mehrere Befestigungspunkte für Durchgangsbohrung oder einfache Befestigung an Halterungen und zusätzliches Montagematerial.
Häufig Zusammen Gekauft
Bewertungen 4.9
Alle Bewertungen stammen von verifizierten Käufen
Durchschnittliche Bewertung basierend auf 76 Bewertungen
Bewertungen 4.9
Alle Bewertungen stammen von verifizierten Käufen
Alle 76 Bewertungen ansehen
Über diesen Artikel
Produktspezifikation
- Spannung
- 5 V DC
- Stromstärke
- 50 mA
- Verfahrlänge
- 300 mm
- Gitterabstand
- 0,02 mm
- Auflösung
- 5 μm
- Genauigkeit
- ± 0,005 mm
- Ansprechgeschwindigkeit
- 60 m / min
- Kabellänge
- 3 m
- Versiegelung
- Doppelte Dichtung
- IP Klasse
- 53

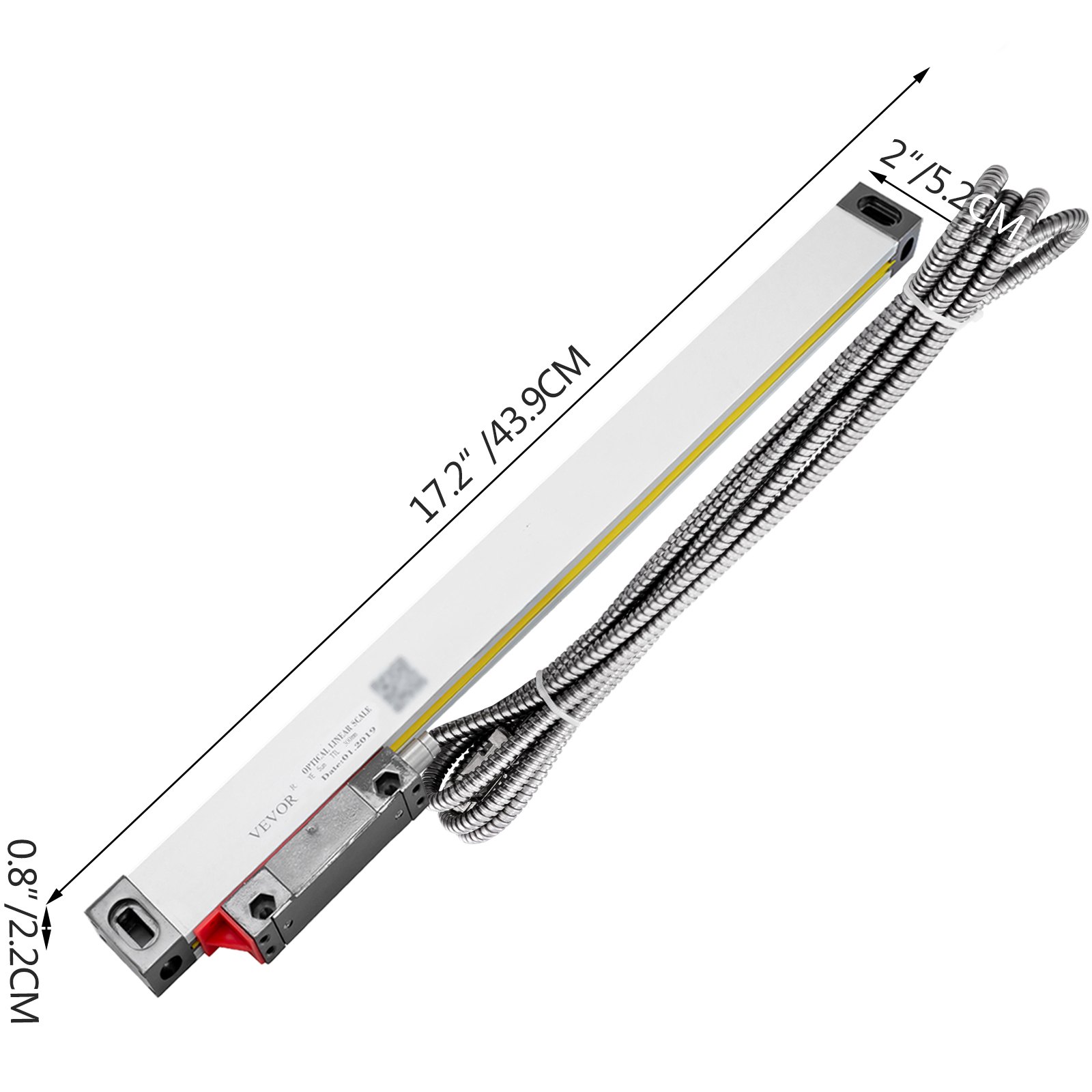

- Produktabmessungen (L x B x H)
- 44 x 2 x 5 cm
Beschreibung

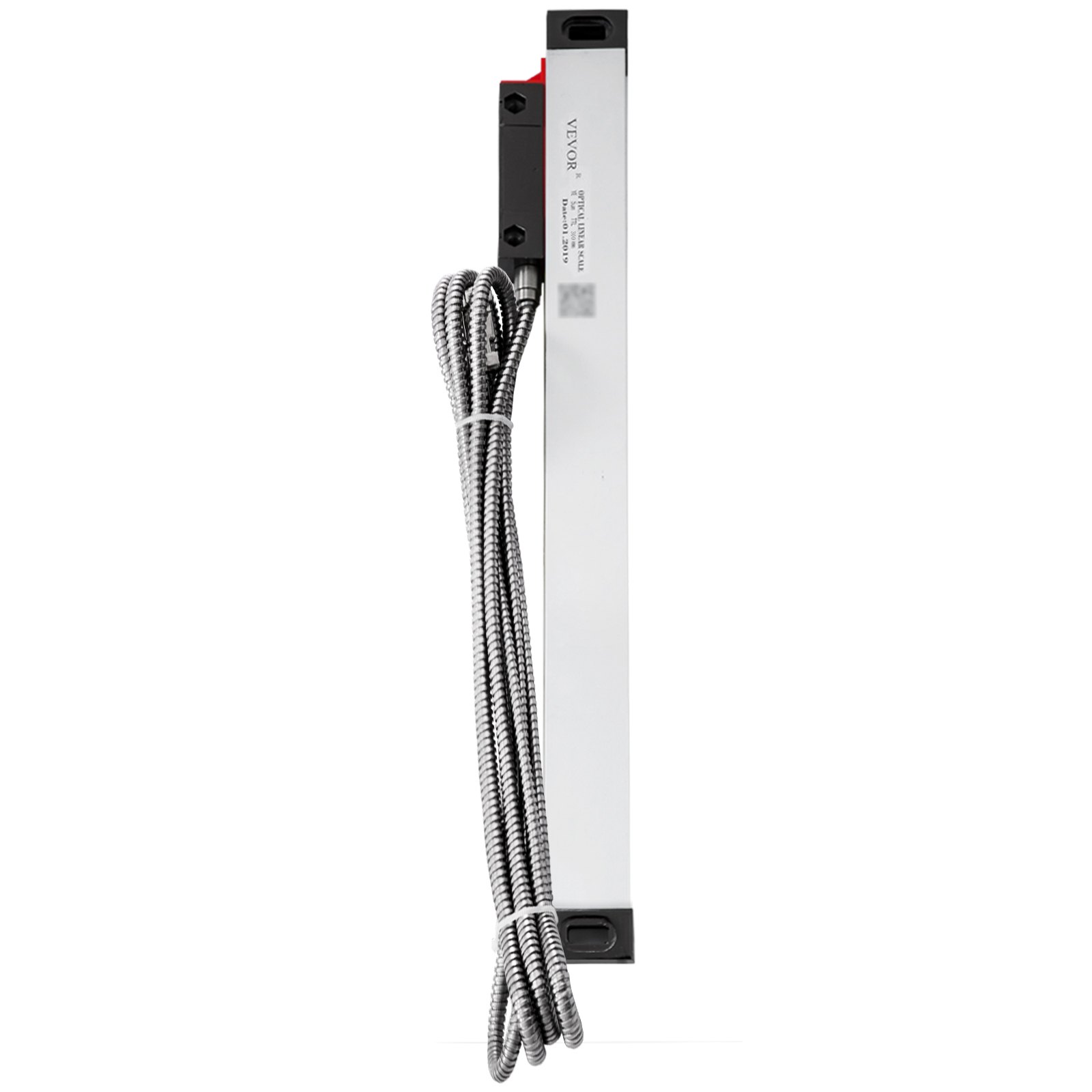

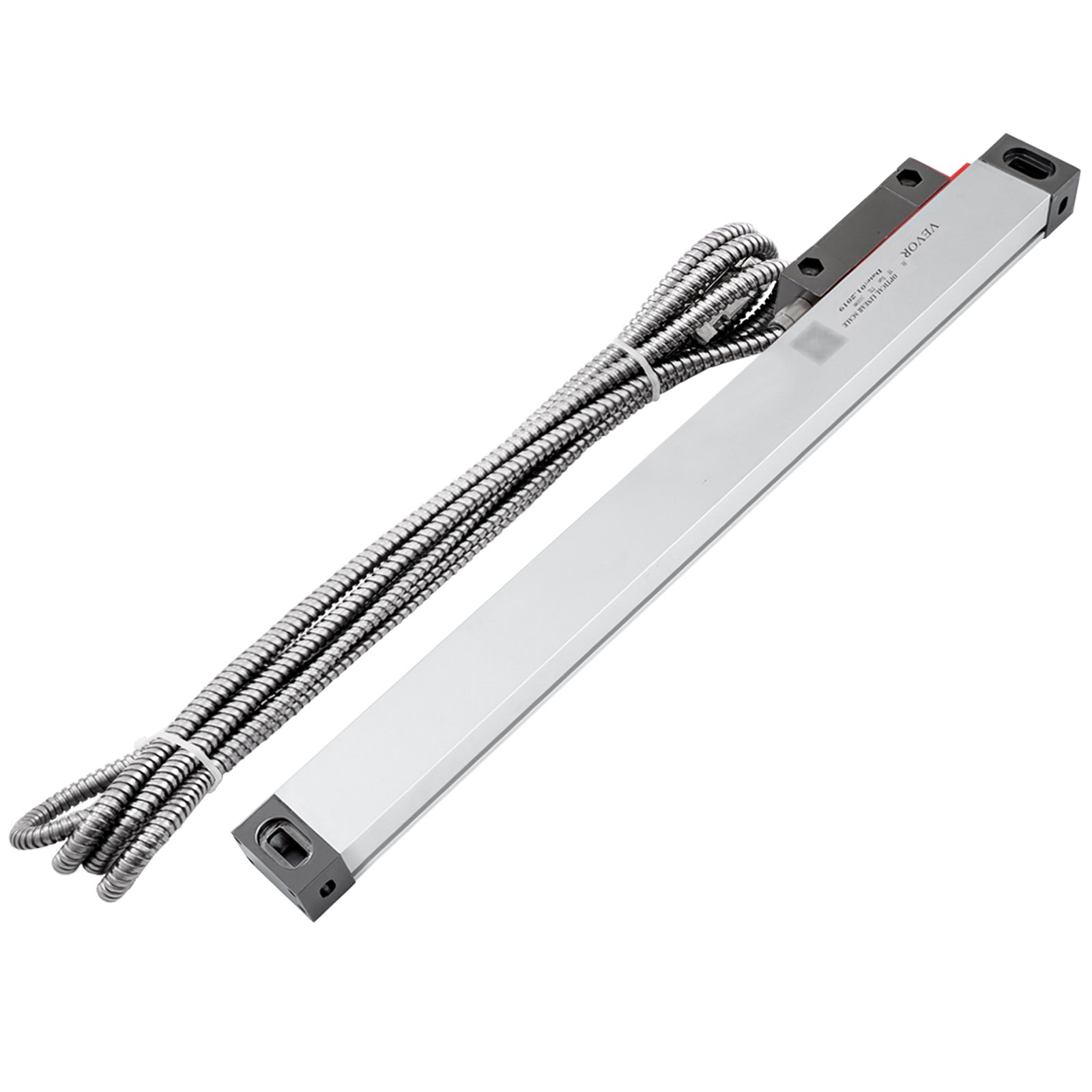

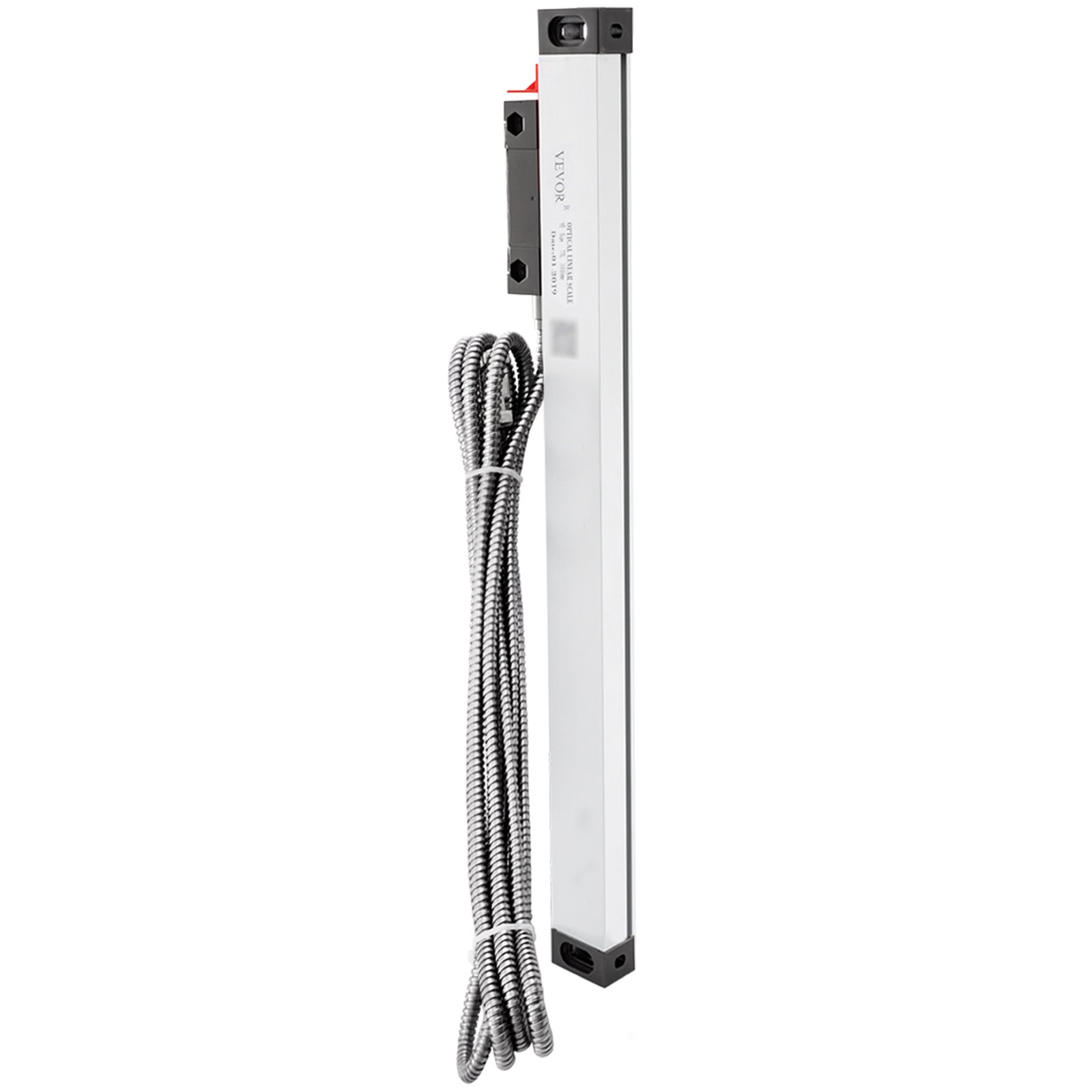

300 mm Linearmaßstab Encoder mit 3 m Kabel
Hier bieten wir Ihnen einen 300 mm Linearmaßstab mit einer Genauigkeit von 0,0002" für die Metallbearbeitung - Drehbänke, Rundschleifmaschinen, Fräsmaschinen, Flachschleifmaschinen, Bohrwerke und andere Werkzeugmaschinen, um dem Bediener ein schnelleres Arbeiten mit einer Auflösung von: 5 μm.
- Hohe Leistung
- Langlebiges Aluminiumgehäuse
- Doppelte Dichtung & Signalkabel
- Stabiles Gleitelement
- Bequem & Praktisch
VEVOR ist eine führende Marke, die zum Geräte und Werkzeuge engagiert. Zusammen mit Tausenden von erfahrenen Mitarbeitern ist VEVOR bestrebt, Ihnen robuste Geräte und Werkzeuge zum Niedrigpreis anzubieten. Heute werden VEVOR mit 10 Millionen Mitgliedern in mehr als 200 Ländern und Regionen dienen.
Warum VEVOR wählen?
- Premium-Qualität
- Niedrigpreis
- Pünktlich & Sicherer
- Leichter Umtausch & Rückgabe
- 24/7 schnelle Antwort
VEVOR ist eine führende Marke, die zum Geräte und Werkzeuge engagiert. Zusammen mit Tausenden von erfahrenen Mitarbeitern ist VEVOR bestrebt, Ihnen robuste Geräte und Werkzeuge zum Niedrigpreis anzubieten. Heute werden VEVOR mit 10 Millionen Mitgliedern in mehr als 200 Ländern und Regionen dienen.
Warum VEVOR wählen?
- Premium-Qualität
- Niedrigpreis
- Pünktlich & Sicherer
- Leichter Umtausch & Rückgabe
- 24/7 schnelle Antwort

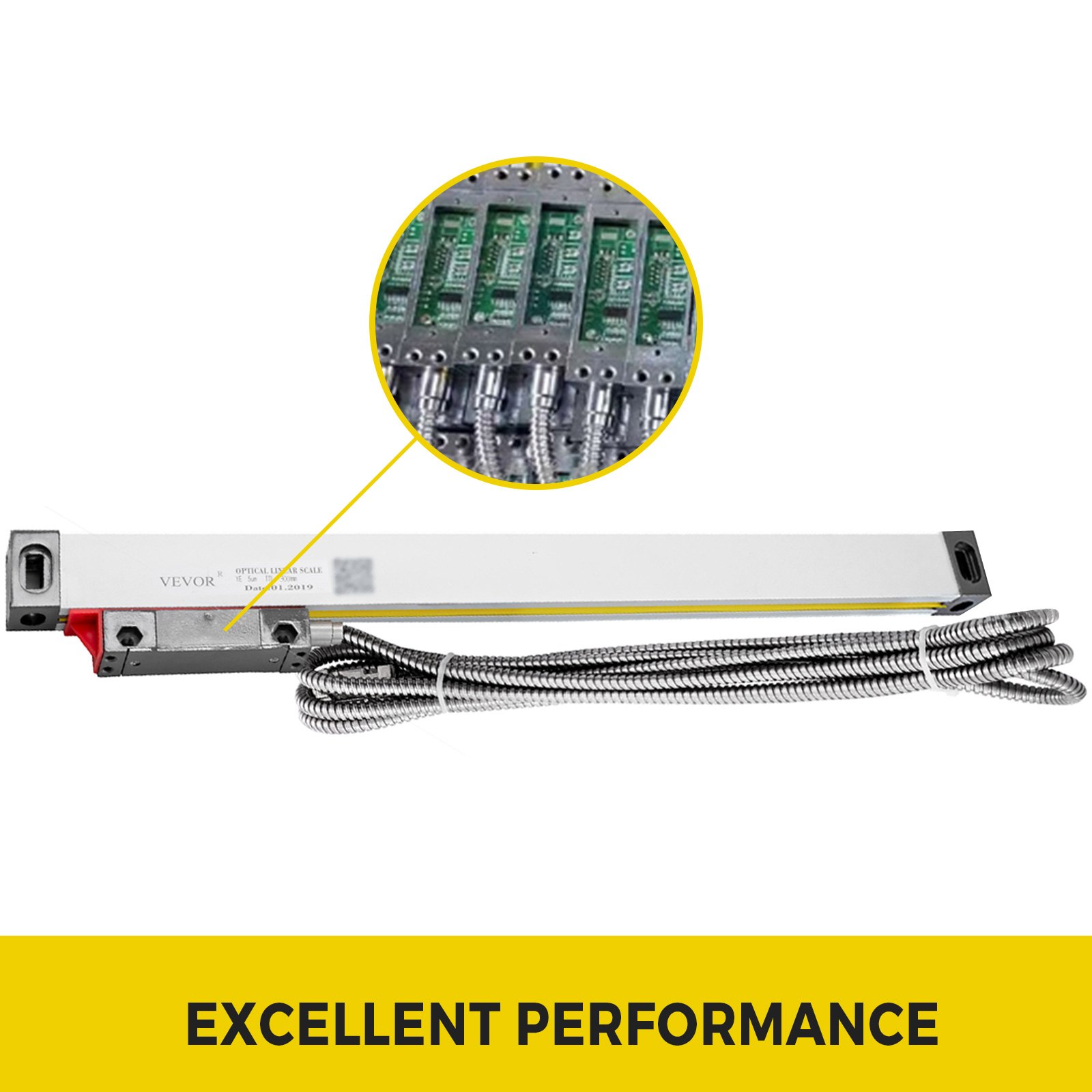

Ausgezeichnete Leistung
Die lineare Skala verwendet intelligenten Chip mit Verfahrweg 0 - 300 mm, hohe Genauigkeit 5um, Gitterabstand: 0,02 mm, Reaktionsgeschwindigkeit: 60 m / min. 100 % nagelneu und von hoher Qualität. Anschluss: 9-Pin-Anschluss (Pin-26789), 2 auf 0 V, 6 auf A, 7 auf 5 V, 8 auf B, 9 auf R1.

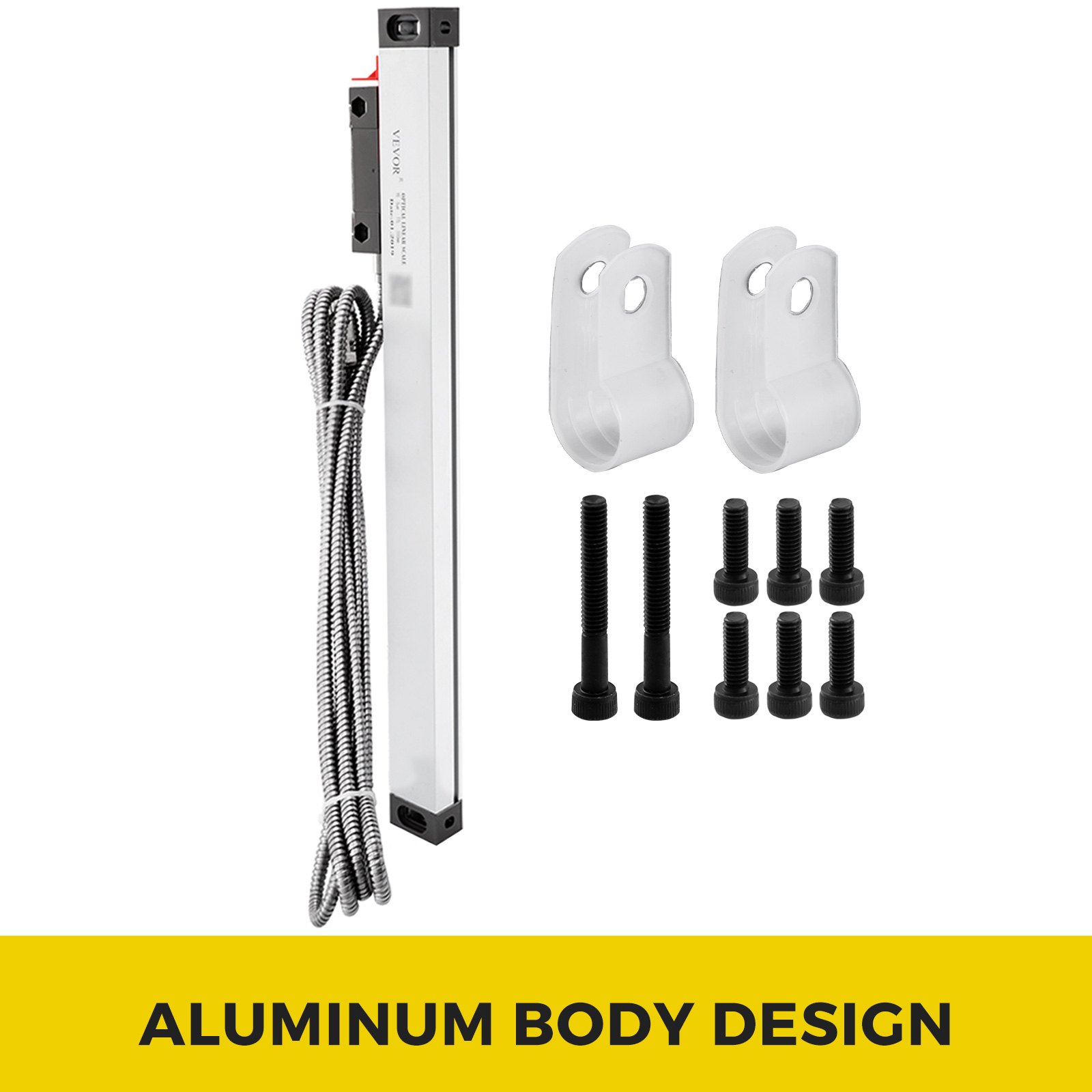

Aluminium-Körperdesign
Die Skala Körper verwendet Aluminium-Profil, und Kopf verwendet Zink-Legierung Druckguss mit Chrom-Beschichtung, Korrosionsbeständigkeit. Schönes und anständiges Aussehen, vernünftiges Design mit guter Steifigkeit.

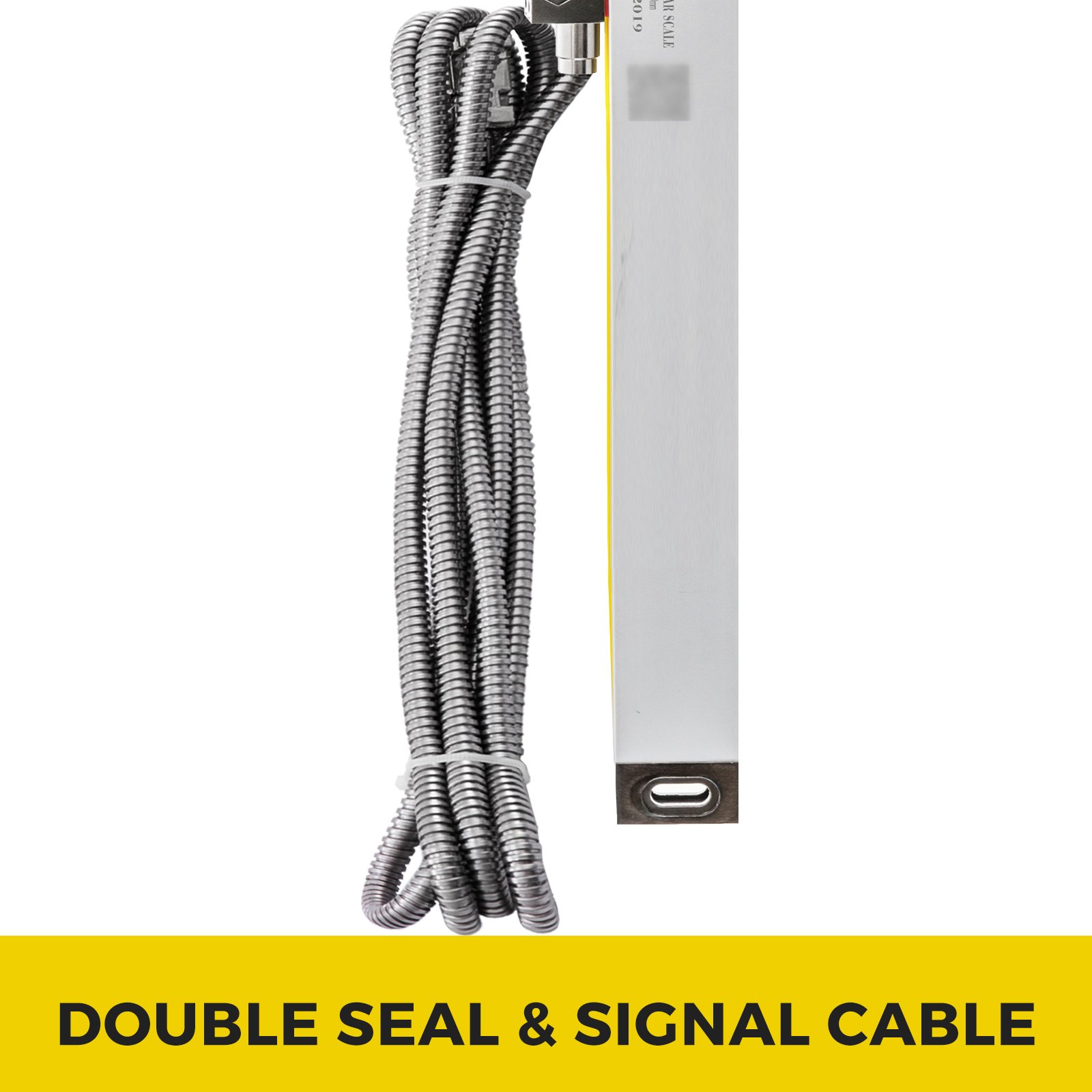

Doppeldichtung & Signalkabel
Der Geberbalken verfügt über eine doppelte Lippendichtung, die zusätzlichen Schutz vor Verschmutzung bietet. Das Signalkabel ist mit einem mehrlagigen abgeschirmten Stahldraht und einer Metallhülle geschützt.

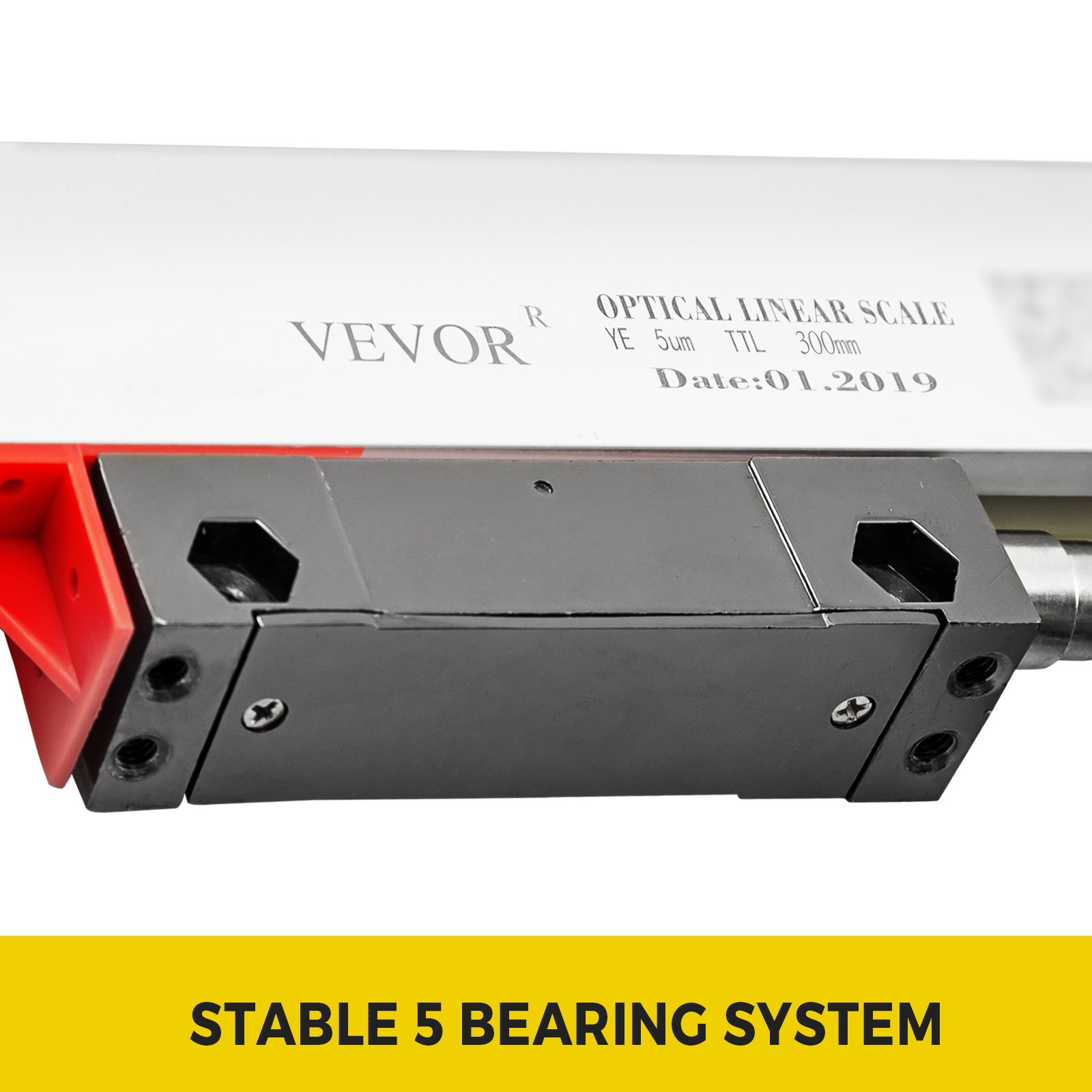

Stabiles 5-Lager-System
Slide Teil nimmt von zuverlässigen und dauerhaften 5 Lager-System-Design. Die wiederholte Positionierung Messung ist stabiler. L-förmige Platte und ein Schraubensatz sind auch im Paket enthalten.
Mühelose Installation
Der Lesekopf bietet mehrere Befestigungspunkte für Durchgangsbohrungen oder die einfache Befestigung an Halterungen und zusätzlichem Montagematerial. Er besteht aus einem starren Metallprofil mit geschlitzten Endblöcken für eine einfache, einstellbare Montage.

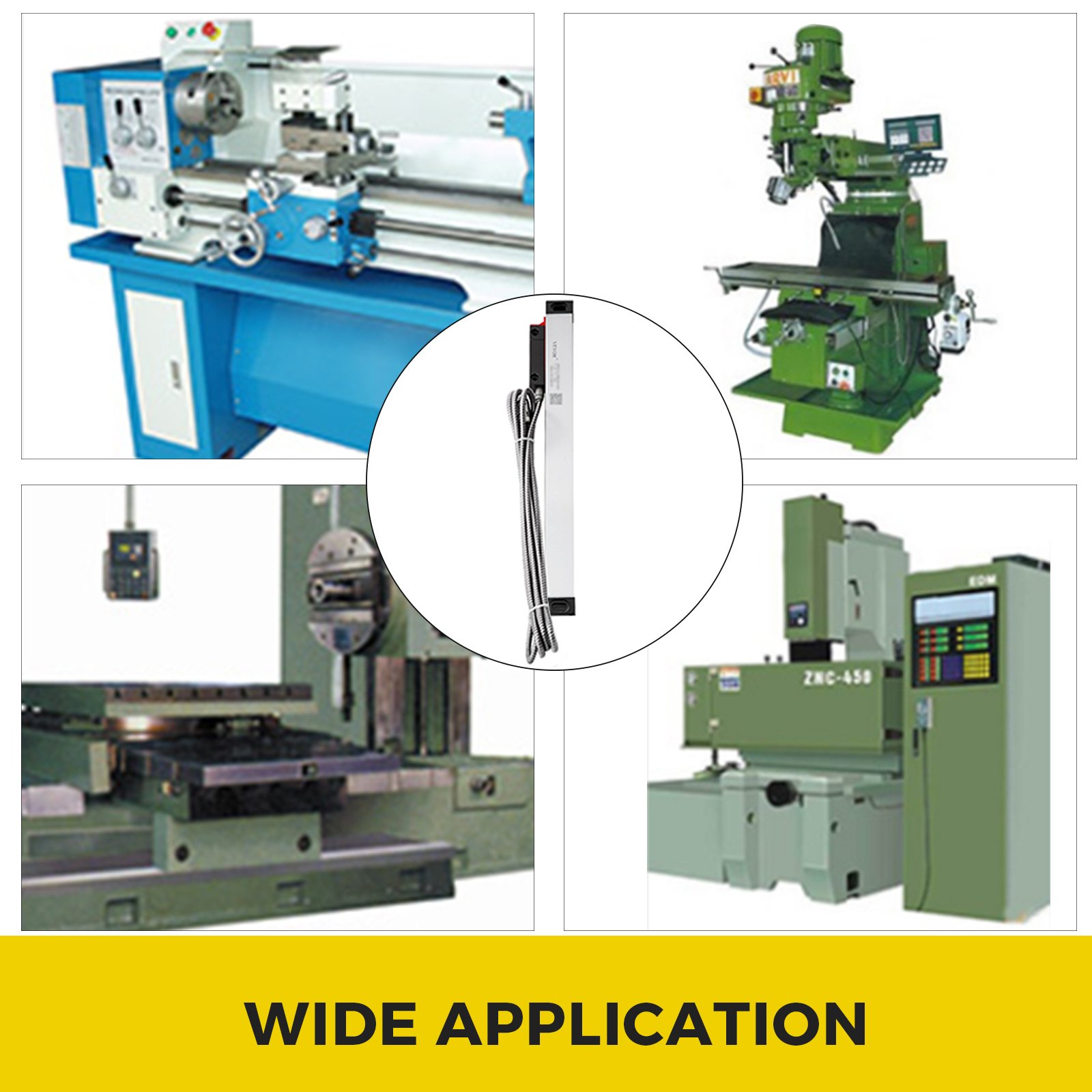

Breite Anwendung
Perfekt für Fräsmaschine, Bohrmaschine, Schleifmaschine, Drehmaschinen, Profilprojektor, Mikroskop, Videomessmaschine, Bewegungskontrolle, Positionsüberwachung, Koordinatenmessung und so weiter.
Spezifikationen
- Spannung: 5 V DC
- Stromstärke: 50 mA
- Verfahrlänge: 300 mm
- Gitterabstand: 0,02 mm
- Auflösung: 5 μm
- Genauigkeit: ± 0,005 mm
- Ansprechgeschwindigkeit: 60 m / min
- Kabellänge: 3 m
- Versiegelung: Doppelte Dichtung
- IP Klasse: 53
- Produktabmessungen (L x B x H): 44 x 2 x 5 cm

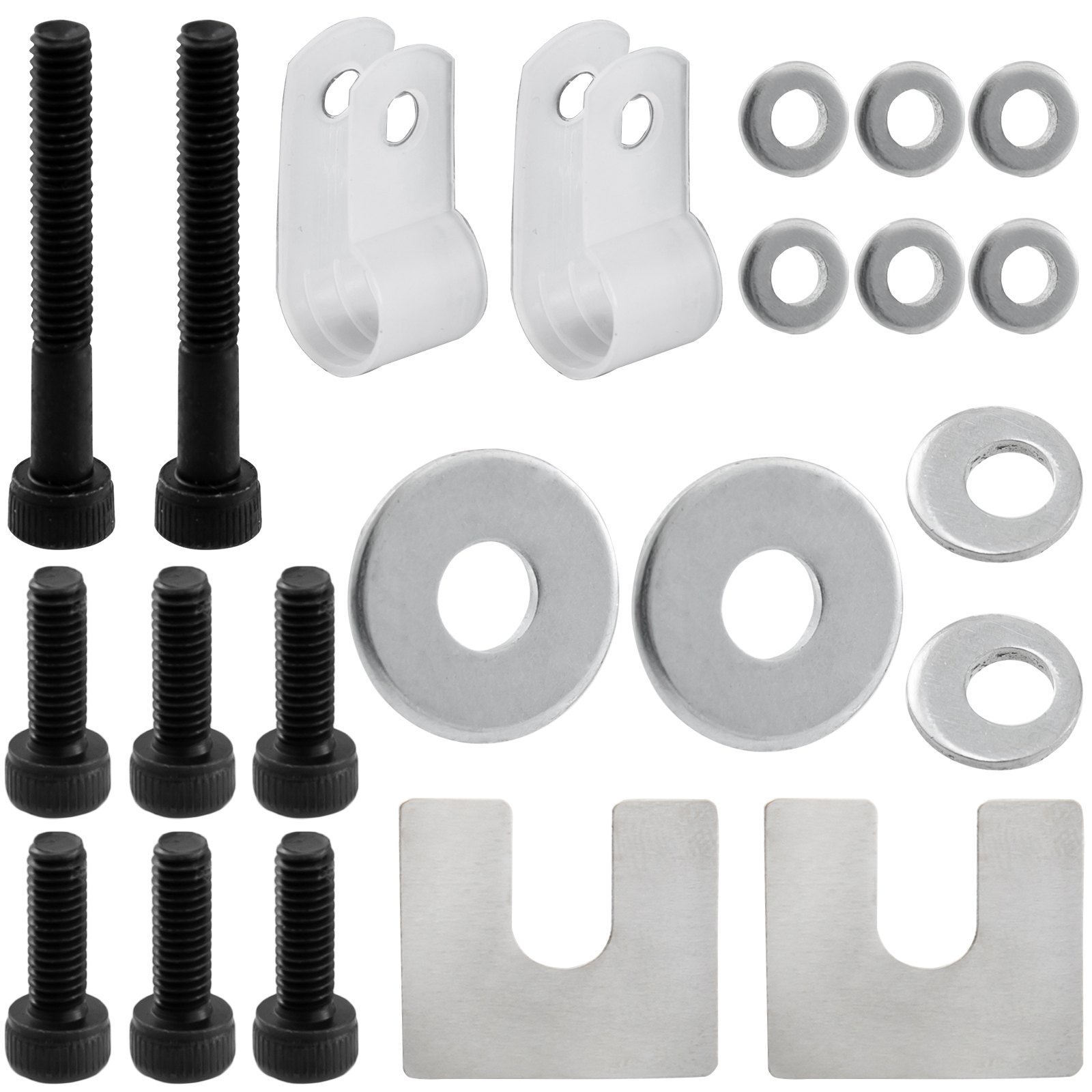

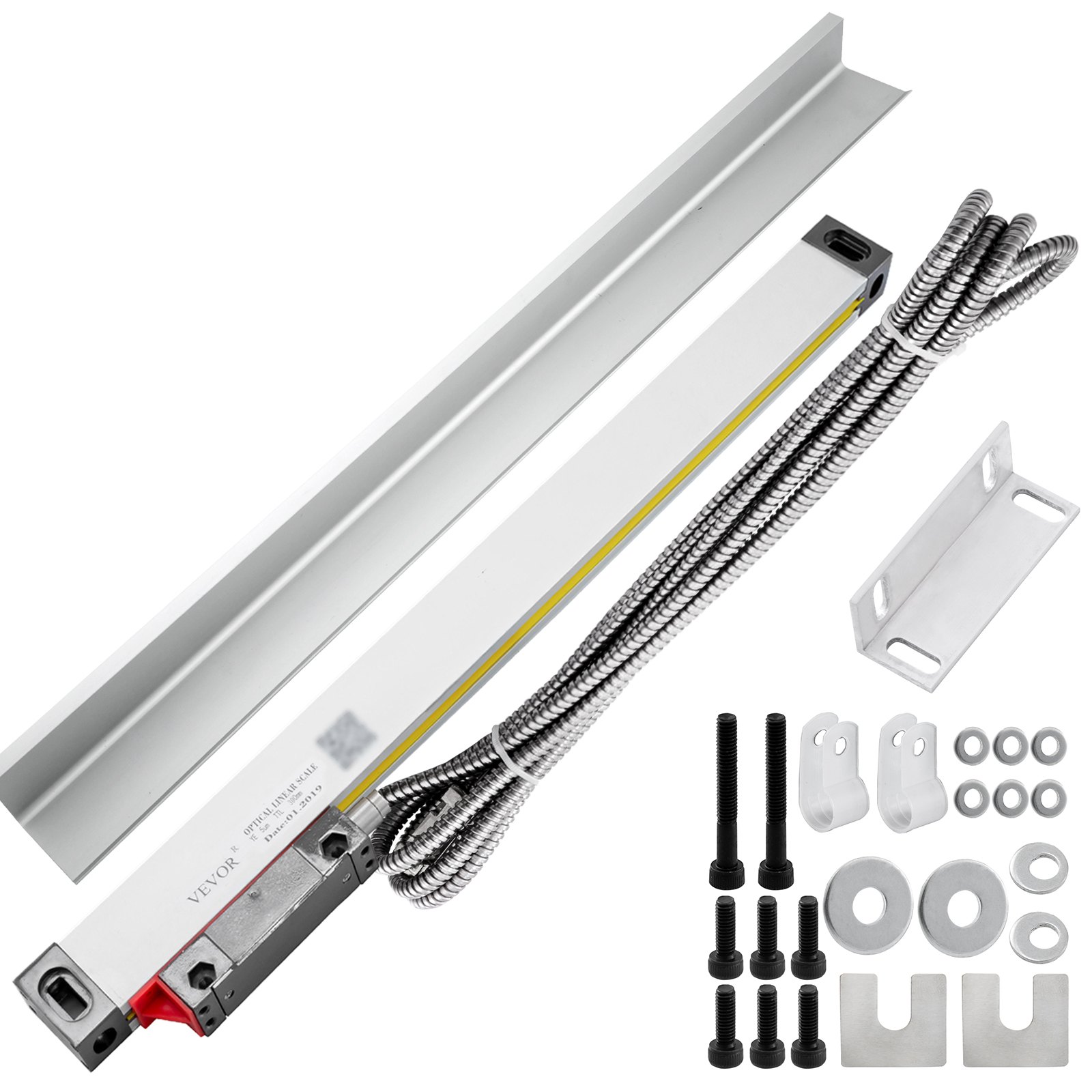

Paket Inhalt
- 1 x Linearmaßstab Encoder
- 1 x Zubehörsatz
VEVOR ist eine führende Marke, die zum Geräte und Werkzeuge engagiert. Zusammen mit Tausenden von erfahrenen Mitarbeitern ist VEVOR bestrebt, Ihnen robuste Geräte und Werkzeuge zum Niedrigpreis anzubieten. Heute werden VEVOR mit 10 Millionen Mitgliedern in mehr als 200 Ländern und Regionen dienen.
Warum VEVOR wählen?
- Premium-Qualität
- Niedrigpreis
- Pünktlich & Sicherer
- Leichter Umtausch & Rückgabe
- 24/7 schnelle Antwort
VEVOR ist eine führende Marke, die zum Geräte und Werkzeuge engagiert. Zusammen mit Tausenden von erfahrenen Mitarbeitern ist VEVOR bestrebt, Ihnen robuste Geräte und Werkzeuge zum Niedrigpreis anzubieten. Heute werden VEVOR mit 10 Millionen Mitgliedern in mehr als 200 Ländern und Regionen dienen.
Warum VEVOR wählen?
- Premium-Qualität
- Niedrigpreis
- Pünktlich & Sicherer
- Leichter Umtausch & Rückgabe
- 24/7 schnelle Antwort
300 mm Linearmaßstab Encoder mit 3 m Kabel
Hier bieten wir Ihnen einen 300 mm Linearmaßstab mit einer Genauigkeit von 0,0002" für die Metallbearbeitung - Drehbänke, Rundschleifmaschinen, Fräsmaschinen, Flachschleifmaschinen, Bohrwerke und andere Werkzeugmaschinen, um dem Bediener ein schnelleres Arbeiten mit einer Auflösung von: 5 μm.
- Hohe Leistung
- Langlebiges Aluminiumgehäuse
- Doppelte Dichtung & Signalkabel
- Stabiles Gleitelement
- Bequem & Praktisch
Ausgezeichnete Leistung
Die lineare Skala verwendet intelligenten Chip mit Verfahrweg 0 - 300 mm, hohe Genauigkeit 5um, Gitterabstand: 0,02 mm, Reaktionsgeschwindigkeit: 60 m / min. 100 % nagelneu und von hoher Qualität. Anschluss: 9-Pin-Anschluss (Pin-26789), 2 auf 0 V, 6 auf A, 7 auf 5 V, 8 auf B, 9 auf R1.
Aluminium-Körperdesign
Die Skala Körper verwendet Aluminium-Profil, und Kopf verwendet Zink-Legierung Druckguss mit Chrom-Beschichtung, Korrosionsbeständigkeit. Schönes und anständiges Aussehen, vernünftiges Design mit guter Steifigkeit.
Doppeldichtung & Signalkabel
Der Geberbalken verfügt über eine doppelte Lippendichtung, die zusätzlichen Schutz vor Verschmutzung bietet. Das Signalkabel ist mit einem mehrlagigen abgeschirmten Stahldraht und einer Metallhülle geschützt.
Stabiles 5-Lager-System
Slide Teil nimmt von zuverlässigen und dauerhaften 5 Lager-System-Design. Die wiederholte Positionierung Messung ist stabiler. L-förmige Platte und ein Schraubensatz sind auch im Paket enthalten.
Mühelose Installation
Der Lesekopf bietet mehrere Befestigungspunkte für Durchgangsbohrungen oder die einfache Befestigung an Halterungen und zusätzlichem Montagematerial. Er besteht aus einem starren Metallprofil mit geschlitzten Endblöcken für eine einfache, einstellbare Montage.
Breite Anwendung
Perfekt für Fräsmaschine, Bohrmaschine, Schleifmaschine, Drehmaschinen, Profilprojektor, Mikroskop, Videomessmaschine, Bewegungskontrolle, Positionsüberwachung, Koordinatenmessung und so weiter.
Paket Inhalt
- 1 x Linearmaßstab Encoder
- 1 x Zubehörsatz
Spezifikationen
- Spannung: 5 V DC
- Stromstärke: 50 mA
- Verfahrlänge: 300 mm
- Gitterabstand: 0,02 mm
- Auflösung: 5 μm
- Genauigkeit: ± 0,005 mm
- Ansprechgeschwindigkeit: 60 m / min
- Kabellänge: 3 m
- Versiegelung: Doppelte Dichtung
- IP Klasse: 53
- Produktabmessungen (L x B x H): 44 x 2 x 5 cm
Produktanleitungen und Dokumente
Benutzerhandbuch-de (PDF) Bewertung
Fragen und Antworten (3)
Hello,
I have recently bought this DRO and I am really satisfied with it. Now I wanted to buy some extra scales in the lenght 400mm, but it seems to be sold. Is there a chance it will be in stock again in the near future ? Thank you.
Unfortunately, the 400mm product is offline and will not be sold. You can refer to the link below.
https://www.vevor.de/lineare-skalierung-c_10122/400mm-linear-skala-fuer-drehen-fraesen-maschine-digitalanzeige-linear-scale-p_010411873403
Von vevor
Hilfreich
(
0
)

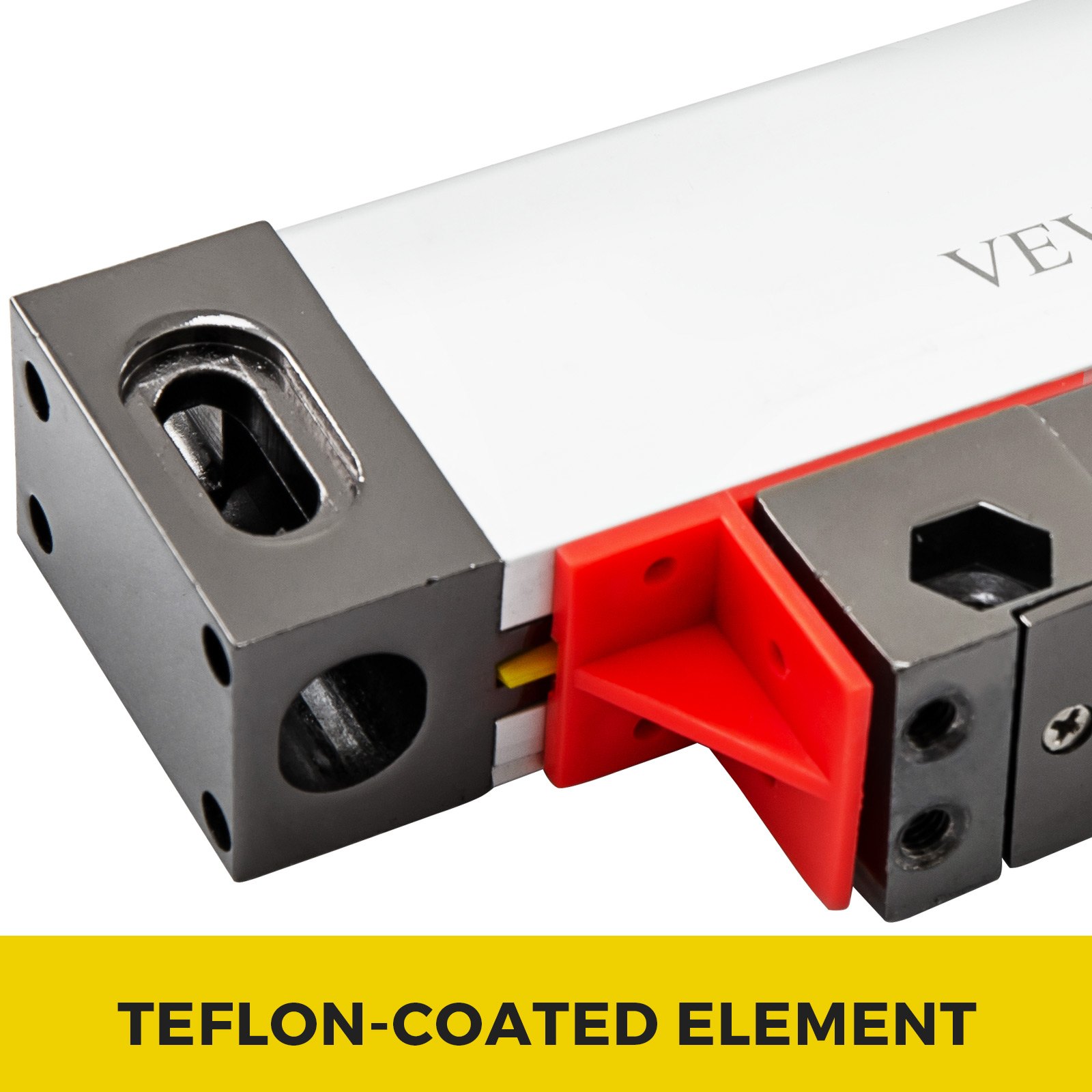

das rote Kunststoffteil, ist das eine Transportsicherung, muss das nach der Montage entfernt werden?
Hallo, es ist so.
Von vevor
Hilfreich
(
0
)
Was für ein Signal gibt der Meßstab aus? Sinus oder TTL.
Es ist TTL.
Von vevor
Hilfreich
(
0
)
