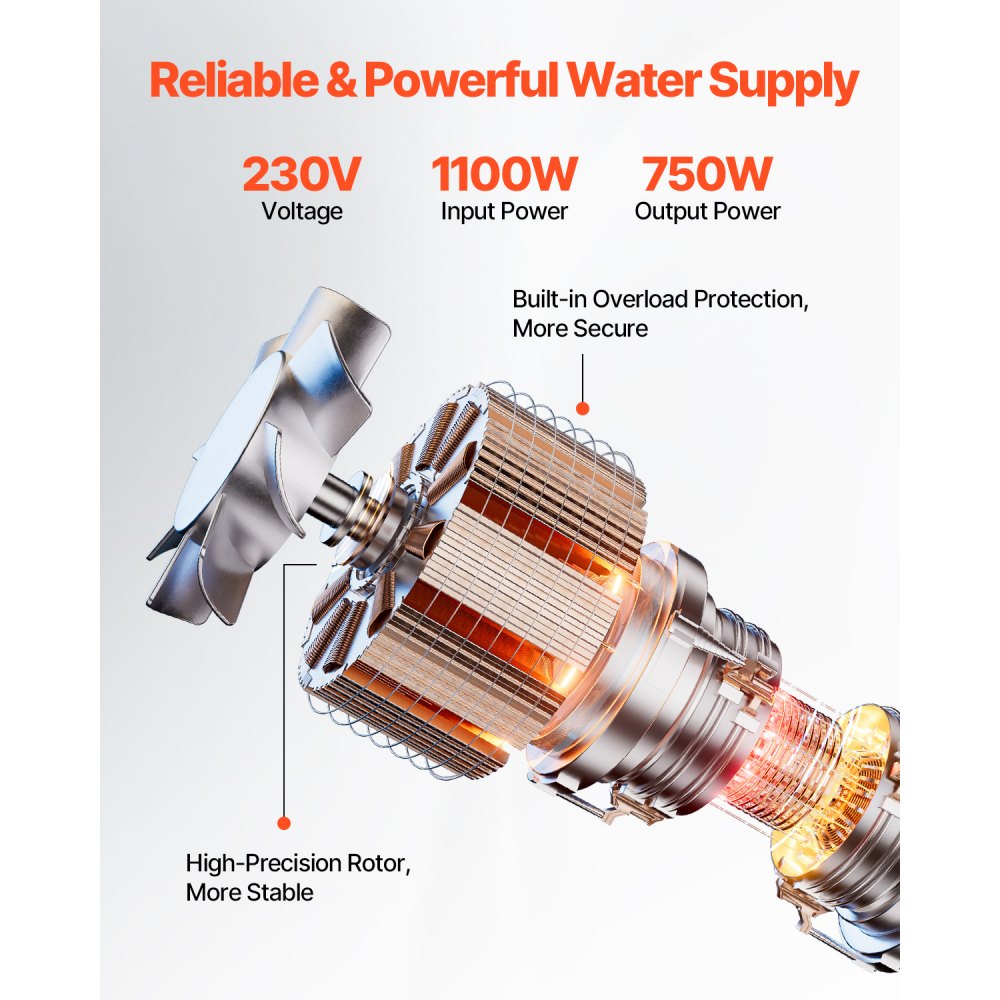

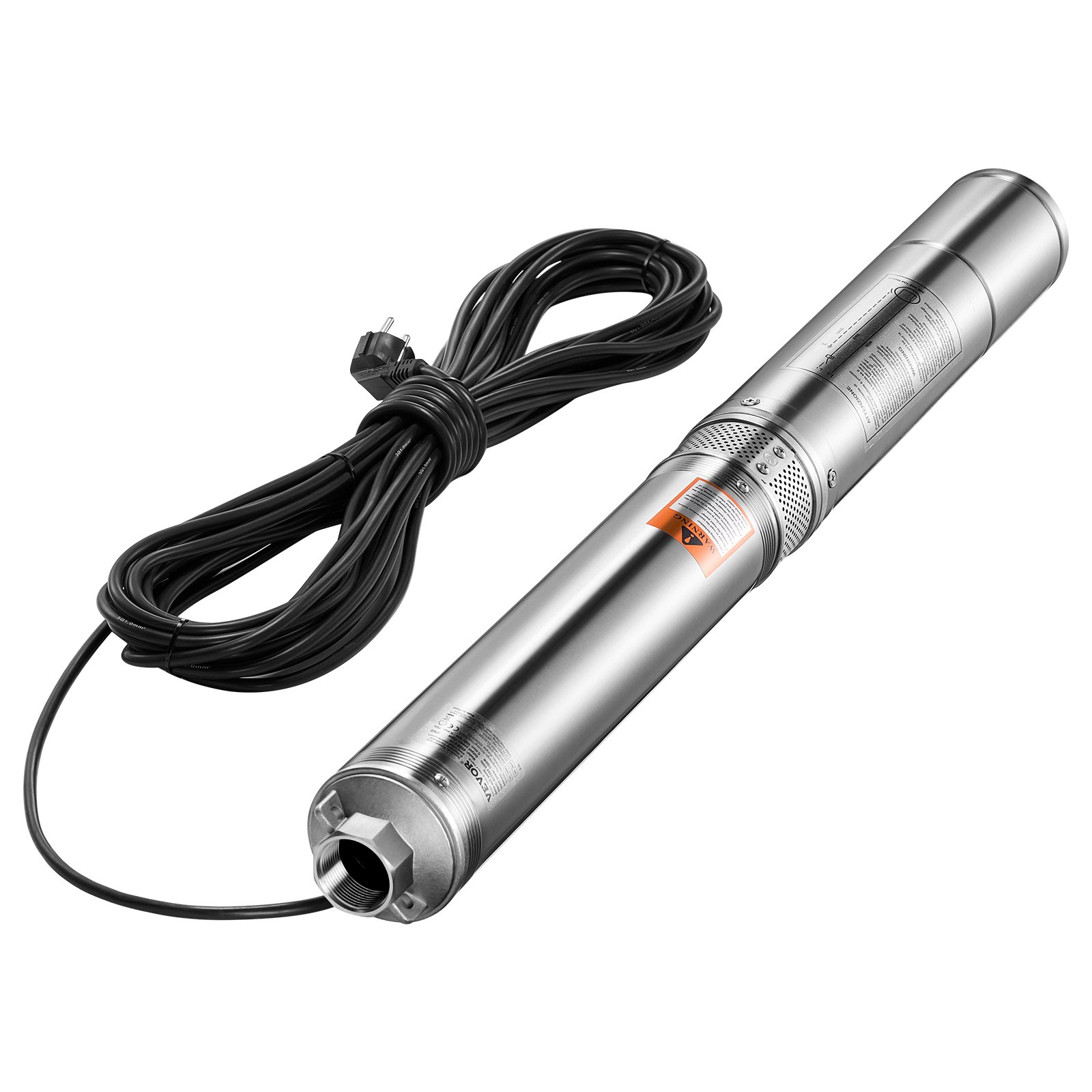

1100-W-Kupfermotor für starken, stabilen Wasserdurchfluss in Tiefbrunnenanwendungen

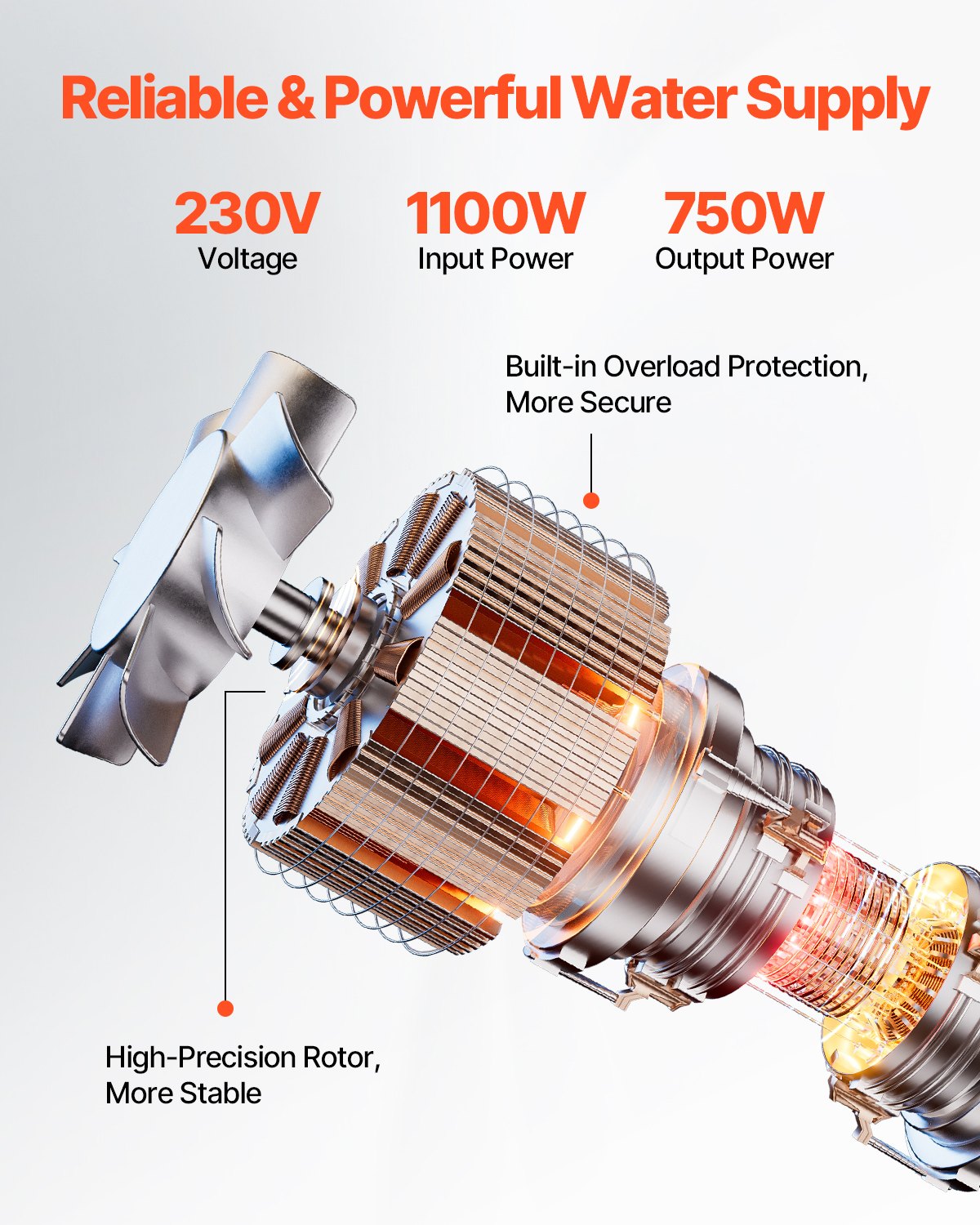

Die Edelstahl-Tiefbrunnen-Tauchpumpe hat eine Eingangsleistung von 1100 W, die in eine mechanische Ausgangsleistung von 750 W an der Pumpenwelle umgewandelt wird. Diese Leistungsverteilung entspricht dem tatsächlichen Stromverbrauch im Verhältnis zur abgegebenen hydraulischen Arbeit. Beide Werte sind wichtig. Für die Dimensionierung des Stromkreises muss die Anlage für eine Eingangsleistung von 1100 W bei 230 V/50 Hz ausgelegt sein, nicht für die Ausgangsleistung von 750 W. Bei Festinstallationen ist der Stromkreis, wenn er nur auf der Ausgangsleistung basiert, unterdimensioniert, was zu Fehlauslösungen und Überhitzung der Leiter führen kann.

Die 750-W-Eingangsleistung des Kupferdrahtmotors wird während des kontinuierlichen Pumpvorgangs als Drehmoment auf das Laufrad übertragen. Kupferwicklungen verhindern eine Überhitzung unter Dauerlast und gewährleisten die elektrische Effizienz über die gesamte Lebensdauer des Motors. Ein integrierter Überhitzungsschutz schaltet den Motor automatisch ab, sobald die Motortemperatur die zulässigen Grenzwerte überschreitet – eine unerlässliche Sicherheitsmaßnahme für Pumpen, die in der Tiefe installiert sind, wo ein manuelles Eingreifen bei Überhitzung nicht möglich ist.

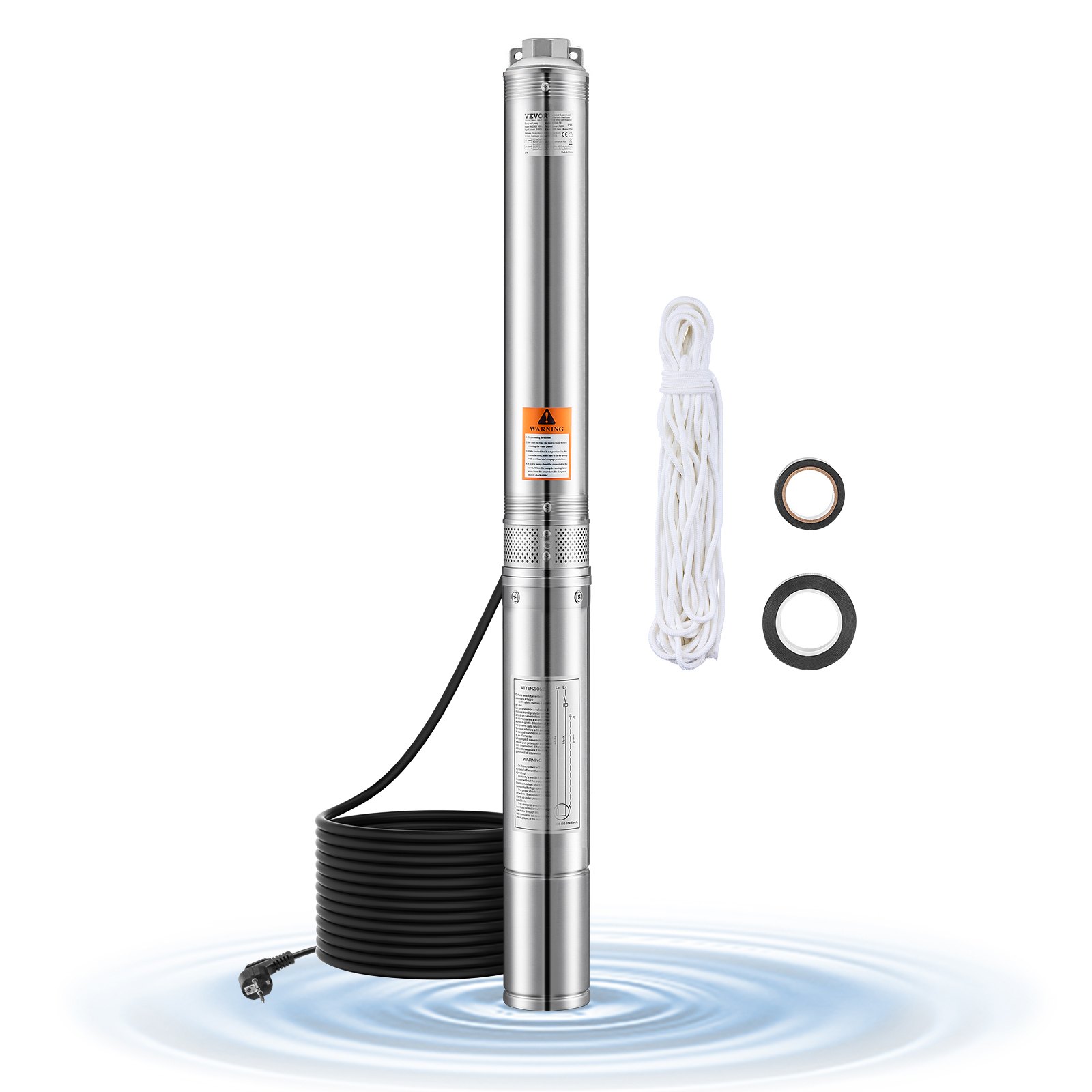

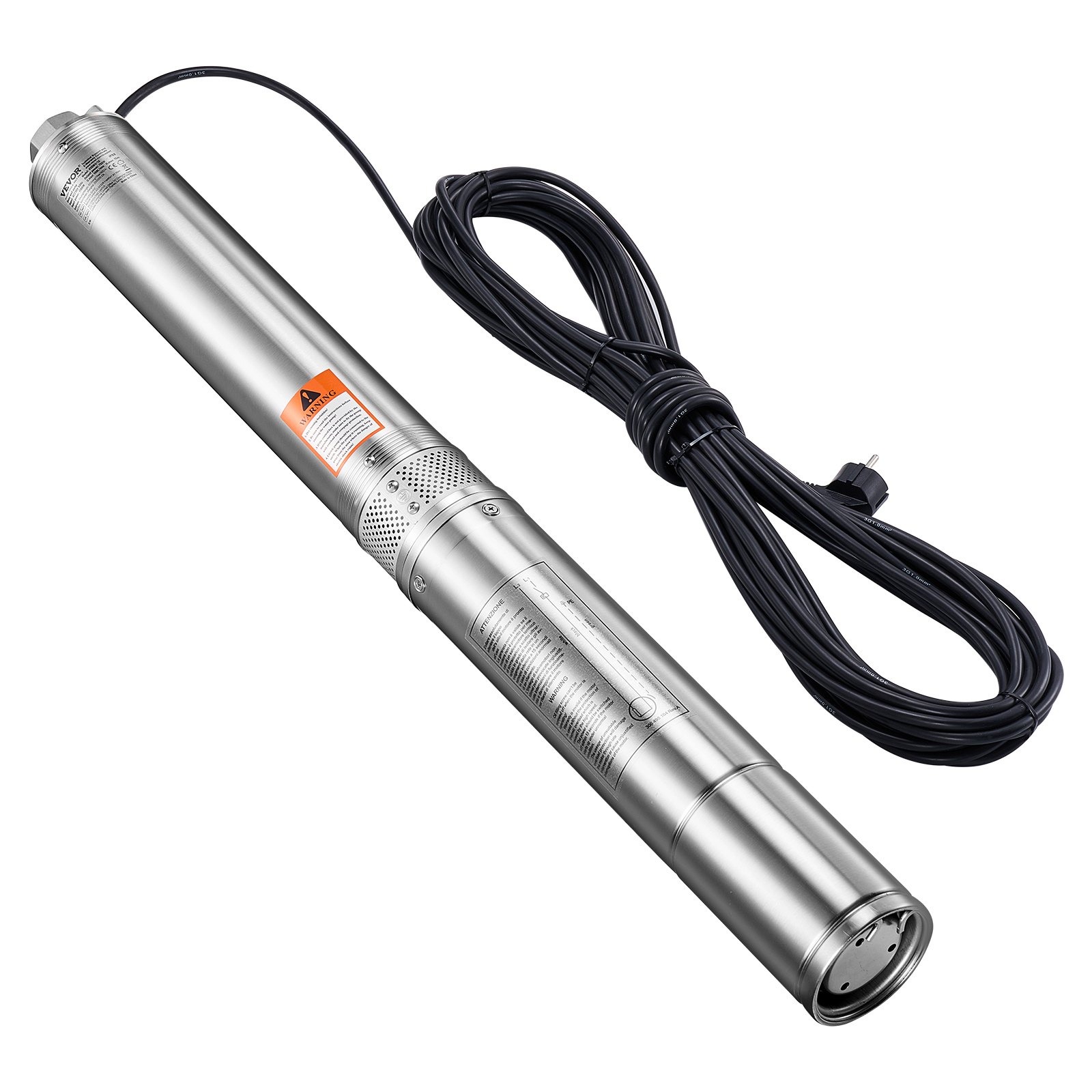

Tiefbrunnen-Tauchpumpe aus Edelstahl mit integriertem Steuerkasten für vereinfachte Installation

Die Steuereinheit ist in das Pumpengehäuse integriert und muss nicht als separates externes Gerät an der Oberfläche montiert, verkabelt und wetterfest gemacht werden. Diese platzsparende Integration reduziert einen zusätzlichen Installationsschritt, die Verlegung externer Steuerleitungen von einer separaten Steuereinheit zur Pumpe und verringert die Anzahl der Verbindungsstellen, an denen Feuchtigkeit eindringen oder mechanische Beschädigungen zu Systemausfällen führen können. Die separate Steuereinheit wird nicht mehr benötigt, was die Installation in beengten Bohrlochkopfgehäusen oder an abgelegenen Standorten mit begrenzter oberirdischer Infrastruktur erheblich vereinfacht.

Die integrierte Steuerung bedeutet, dass die Pumpe als komplette, in sich geschlossene Einheit geliefert wird und ohne vorherige Montage direkt in den Brunnen eingesetzt werden kann. Anwender, die bereits Erfahrung mit Tauchpumpen haben, bei denen die Steuereinheit vor der Inbetriebnahme separat montiert und verkabelt werden muss, werden die Zeitersparnis durch dieses integrierte Design als unschätzbar schätzen. Die kompakte Bauweise erleichtert zudem den Austausch.

Edelstahl-Tiefbrunnen-Tauchpumpe, maximale Fördermenge 100 l/min, Förderhöhe 75 m für die Wasserförderung großer Wassermengen

Mit einer maximalen Fördermenge von 100 l/min fördert die Edelstahlpumpe mehr als das Dreifache des Volumens der 35-l/min-Pumpe aus der VEVOR-Tiefbrunnenreihe. Damit ist sie die optimale Wahl für Anwendungen, bei denen die Fördermenge und nicht die Förderhöhe das primäre Auslegungskriterium ist. Eine Pumpe mit geringerer Kapazität ist für Anwendungen, die kontinuierlich hohe Fördermengen erfordern, wie z. B. landwirtschaftliche Bewässerung, Viehtränken oder Hauswasserversorgungen mit mehreren gleichzeitig entnommenen Wasserentnahmestellen, unzureichend. Die Fördermenge von 100 l/min reicht aus, um diese anspruchsvolleren Anwendungen ohne den Einsatz mehrerer parallel geschalteter Pumpen zu bewältigen.

Die maximale Förderhöhe beträgt 75 m (246 ft) und bietet damit ausreichend Förderleistung für die meisten Tiefbrunnenanlagen in Wohnhäusern und der Landwirtschaft. Wie bei allen Kennlinien von Kreiselpumpen sinkt die tatsächliche Fördermenge mit zunehmender Förderhöhe; bei maximaler Förderhöhe nähert sich die Fördermenge null. Vor der Installation sollten Betreiber die spezifische Förderhöhe und die benötigte Fördermenge ermitteln und sicherstellen, dass die Kennlinie dieser Edelstahl-Tiefbrunnenpumpe beides gleichzeitig abdeckt.

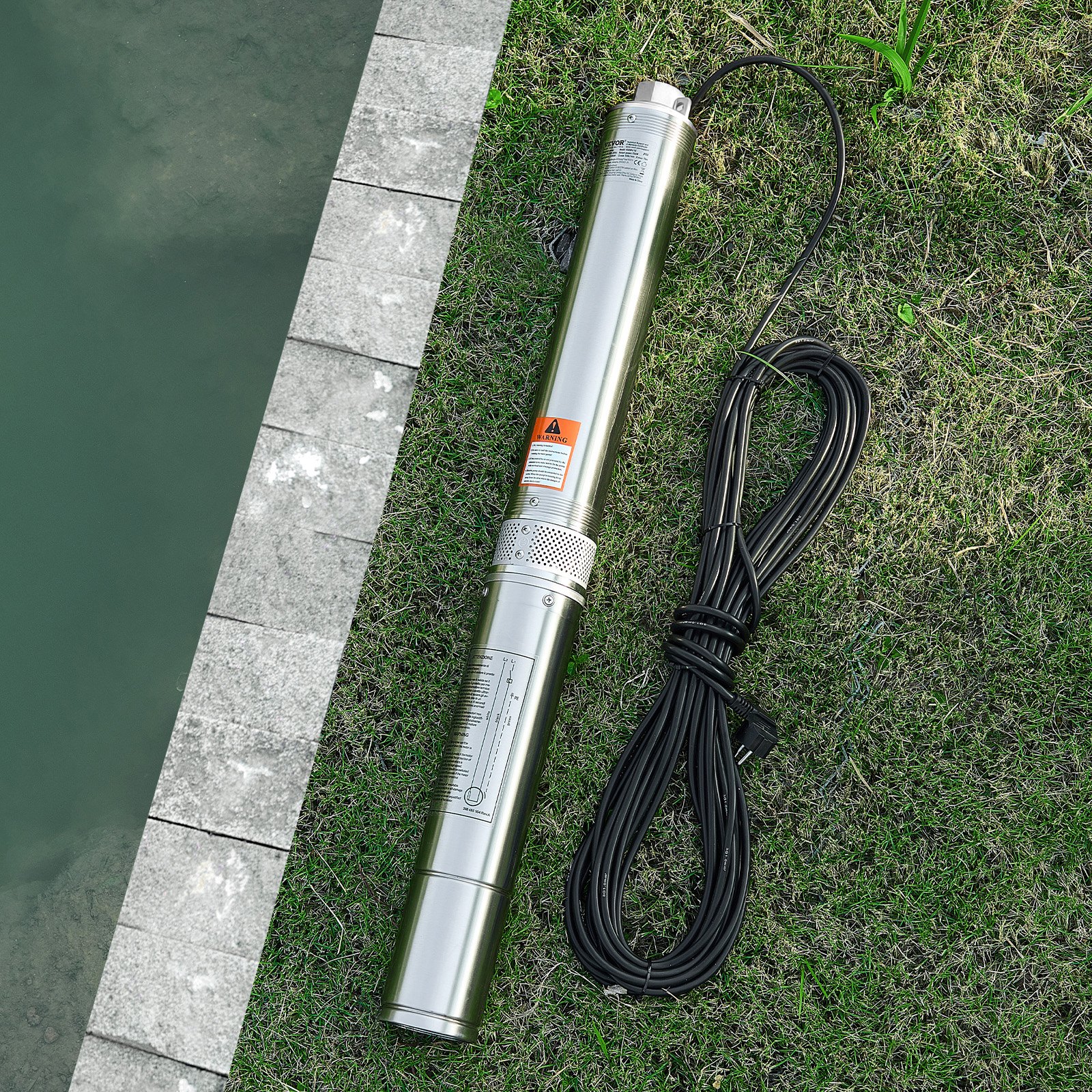

Wasserdichtigkeitsklasse IP68 und Edelstahlkonstruktion für langfristige Tauchbeständigkeit

Diese Pumpe ist nach IP68 wasserdicht. Das bedeutet, sie ist für den dauerhaften Einsatz in der Tiefe abgedichtet. Alle elektrischen Anschlüsse, Gehäuseverbindungen und Kabelenden wurden unter Druck auf Wasserdichtheit geprüft. Die Norm IEC 60529 definiert die Zertifizierung und schreibt Prüfungen und Verifizierungen vor; es handelt sich nicht um eine selbstdeklarierte Spezifikation. Für eine Pumpe, die dauerhaft in Grundwasser, Kanalwasser oder einem Stausee betrieben wird, ist IP68 ein hoher Standard für zuverlässigen Langzeitbetrieb ohne Isolations- oder Wicklungsausfall durch Feuchtigkeitseintritt.

Das Gehäuse und das Filtergewebe aus Edelstahl widerstehen Korrosionsmechanismen, die Pumpen in mineralreichen Grundwasserumgebungen mit der Zeit zerstören. Die Grundwasserzusammensetzung variiert je nach Standort. Die Edelstahlkonstruktion bietet eine umfassende Beständigkeit gegenüber diesen unterschiedlichen Bedingungen, ohne dass Schutzbeschichtungen erforderlich sind, die sich zersetzen und abblättern und ins Wasser gelangen können. Die Edelstahl-Tiefbrunnenpumpe wiegt 15,25 kg und lässt sich daher problemlos von zwei Personen in das Brunnenrohr einbauen und wieder ausbauen.

Edelstahl-Filtergewebe und Überhitzungsschutz für zuverlässigen Dauerbetrieb

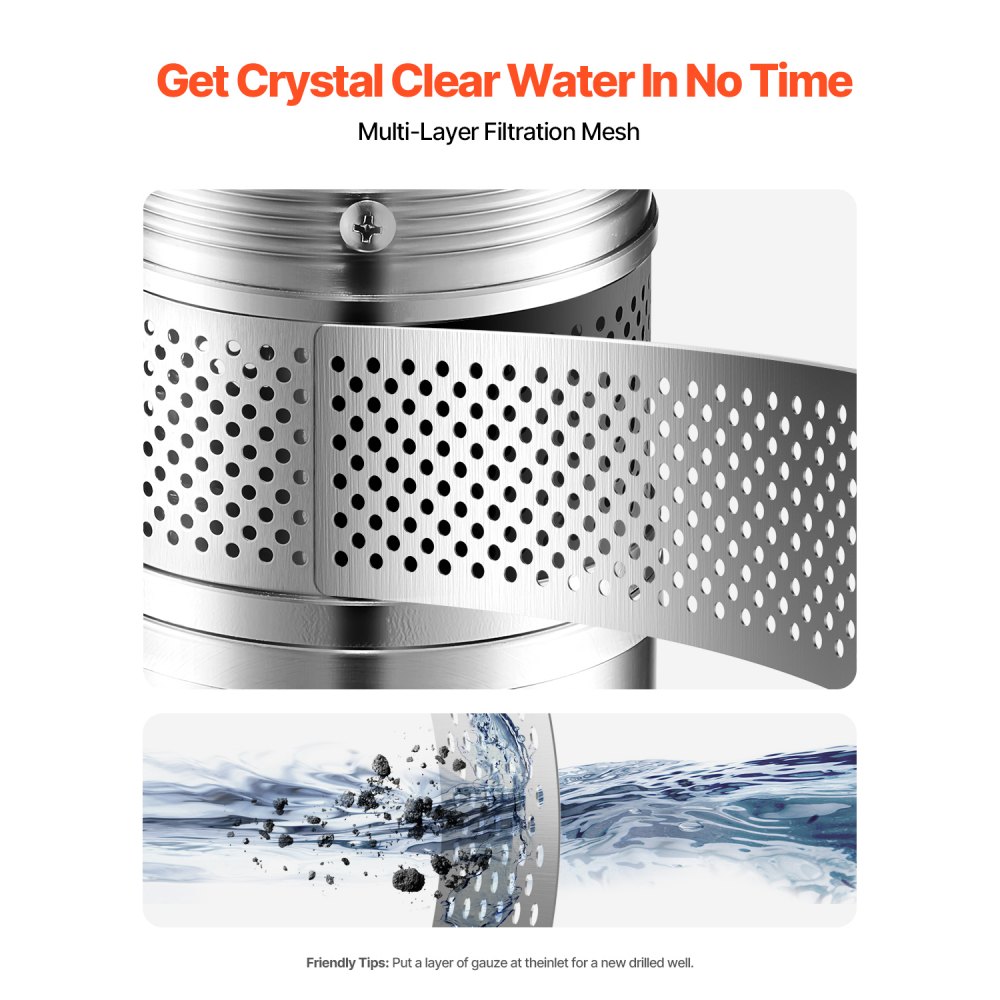

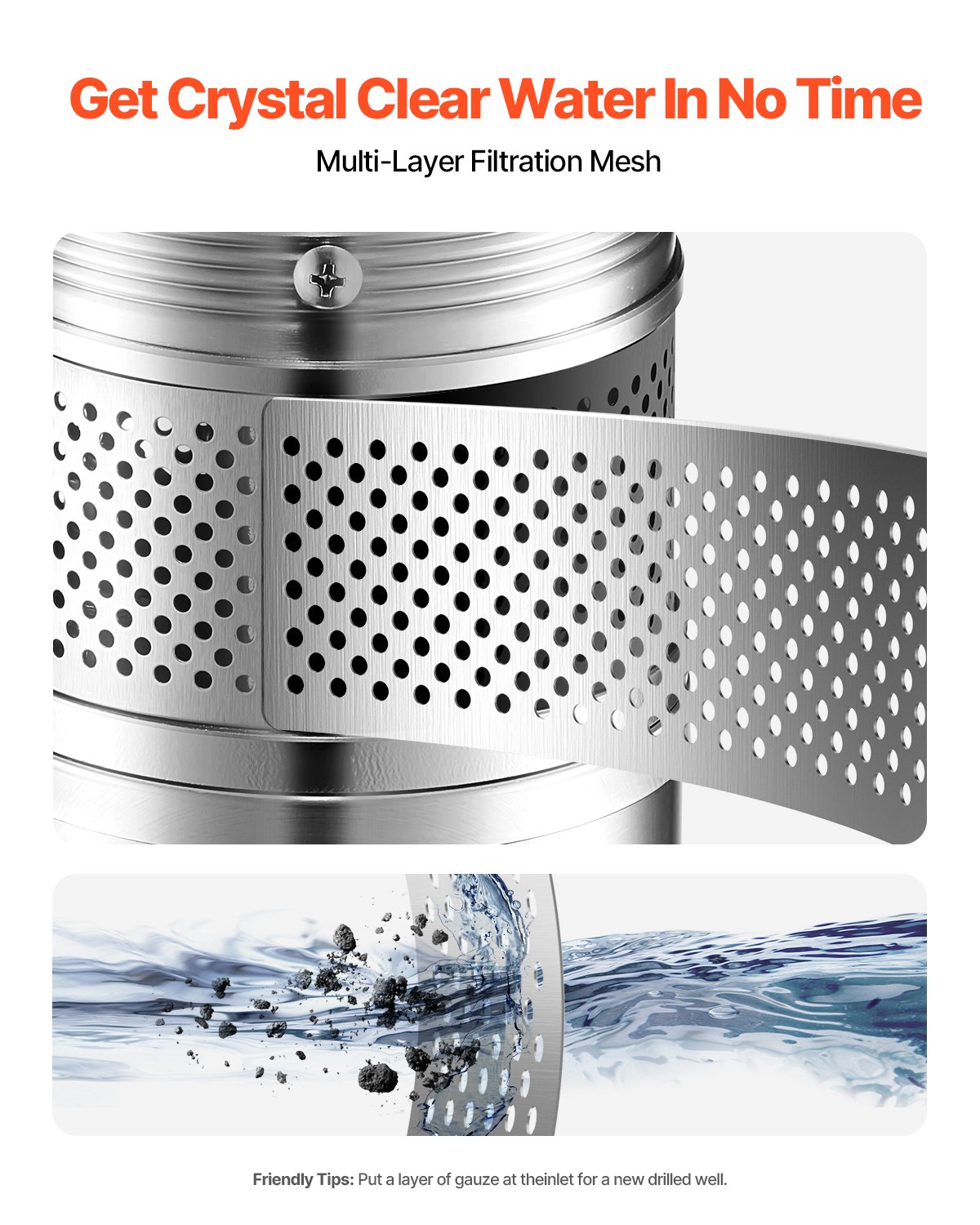

Das Edelstahl-Filtergewebe verhindert, dass während des Pumpvorgangs Schmutz und Partikel in das Laufradgehäuse gelangen, und schützt die internen Komponenten vor abrasivem Verschleiß durch Ablagerungen an den Laufradoberflächen und Verschleißringen. Kunststoffgewebe zersetzt sich im chemischen Milieu des Grundwassers, wodurch größere Partikel durchgelassen werden, da das Material an Festigkeit verliert. Edelstahlgewebe ist korrosionsbeständig und behält die Geometrie der Filteröffnungen dauerhaft bei.

Werden neue Brunnen mit hohem Sedimentgehalt gebohrt und erschlossen, kann eine zusätzliche Vorfiltration durch Anbringen einer Gaze-Schicht am Einlauf erfolgen, bis der Sedimentgehalt sinkt. Der Überhitzungsschutz ist direkt mit dem Filtersystem abgestimmt. Ein verstopfter Einlauf, der den Durchfluss durch den Motorkühlpfad reduziert, kann zu einer Überhitzung des Motors führen. Der verringerte Wasserdurchfluss durch das Motorgehäuse reduziert die Wärmeabfuhr und erhöht die Wicklungstemperatur auf den Schutzschwellenwert.

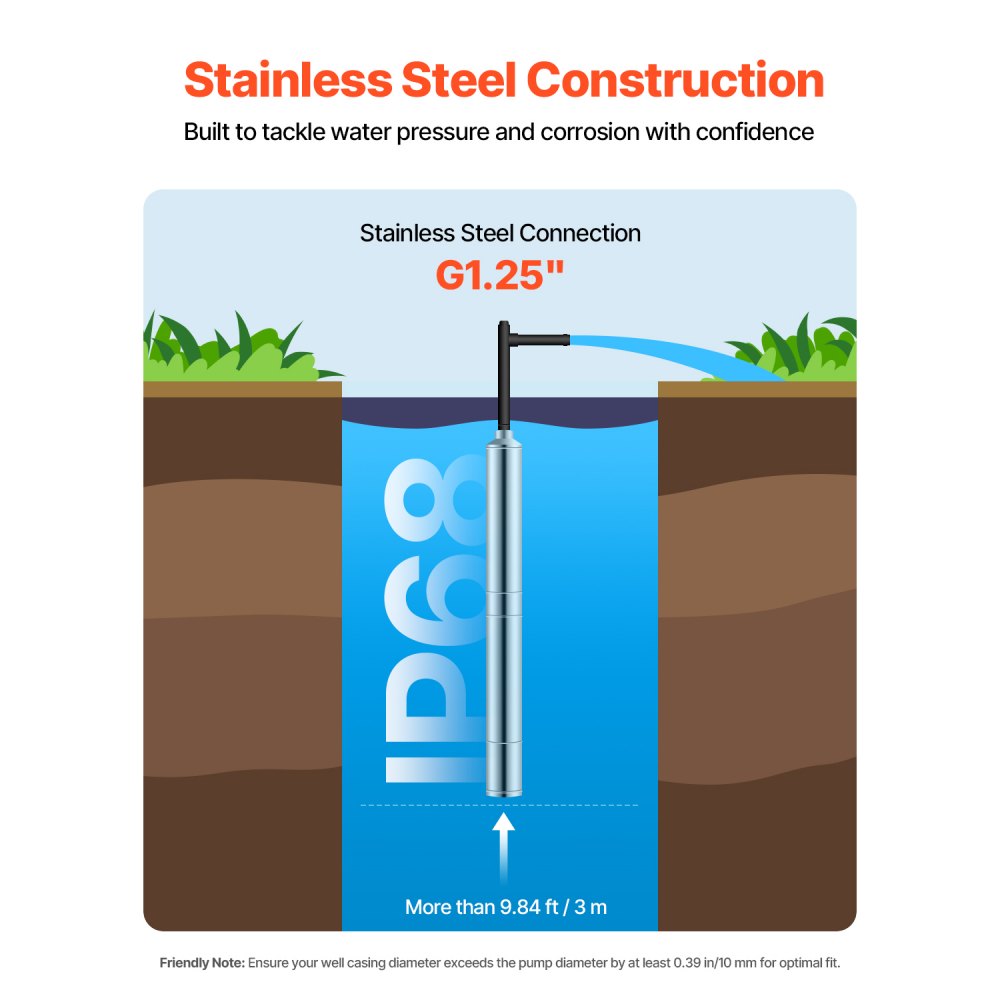

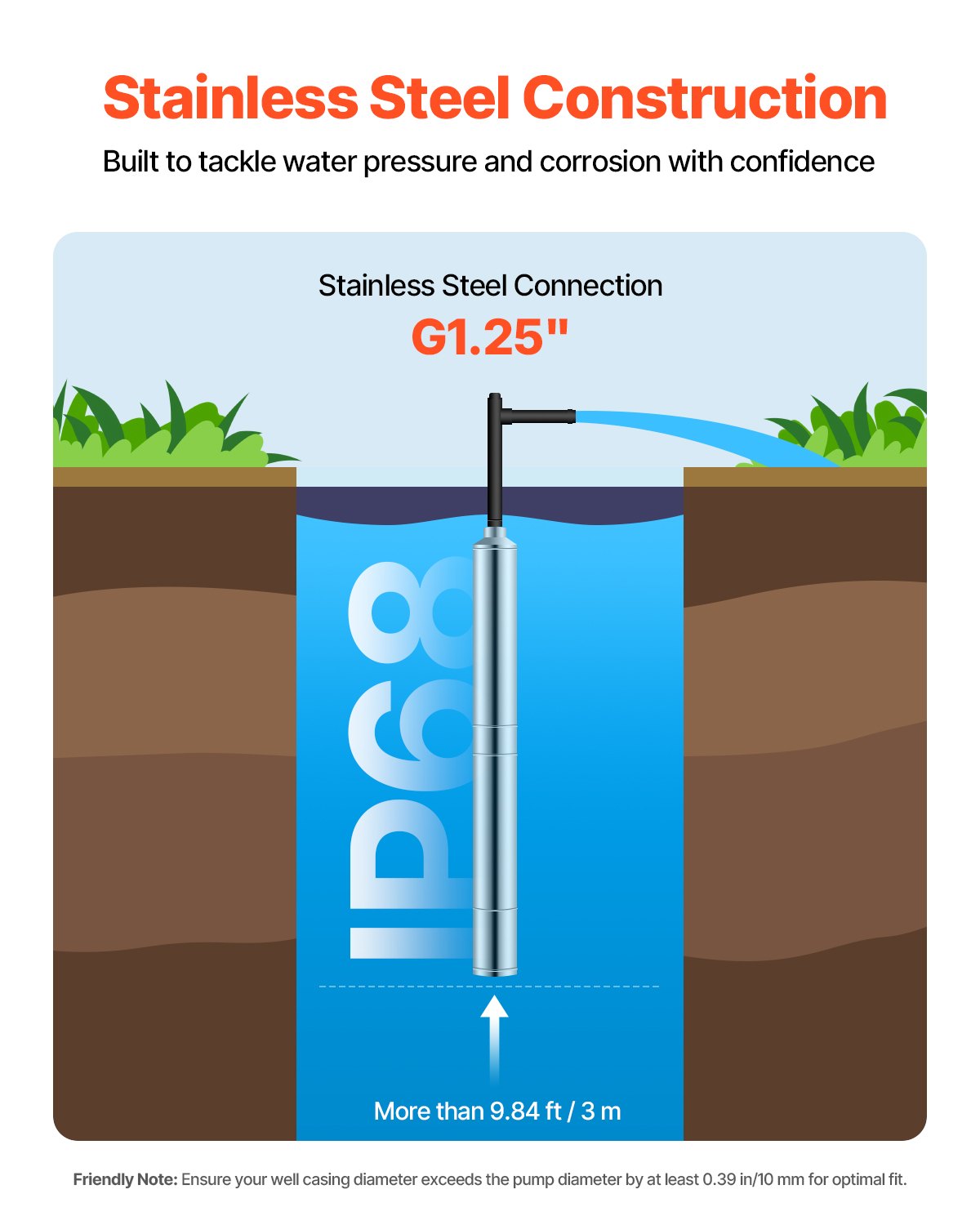

G1,25 Zoll Auslass und kompaktes 4,02 Zoll Gehäuse für vielseitige Kompatibilität mit Wasserquellen

Der G1.25-Anschluss am Auslass entspricht einem britischen Standardgewinde (BSP), einem weit verbreiteten Anschlussformat für Wasserversorgungssysteme in Europa und anderen Teilen der Welt, die üblicherweise mit 230 V / 50 Hz betrieben werden. Dieses Gewinde ist kompatibel mit den gängigen BSP-Fittings, die in landwirtschaftlichen Bewässerungsanlagen, Steigleitungen für die Hauswasserversorgung und industriellen Wasserverteilungssystemen dieser Märkte verwendet werden.

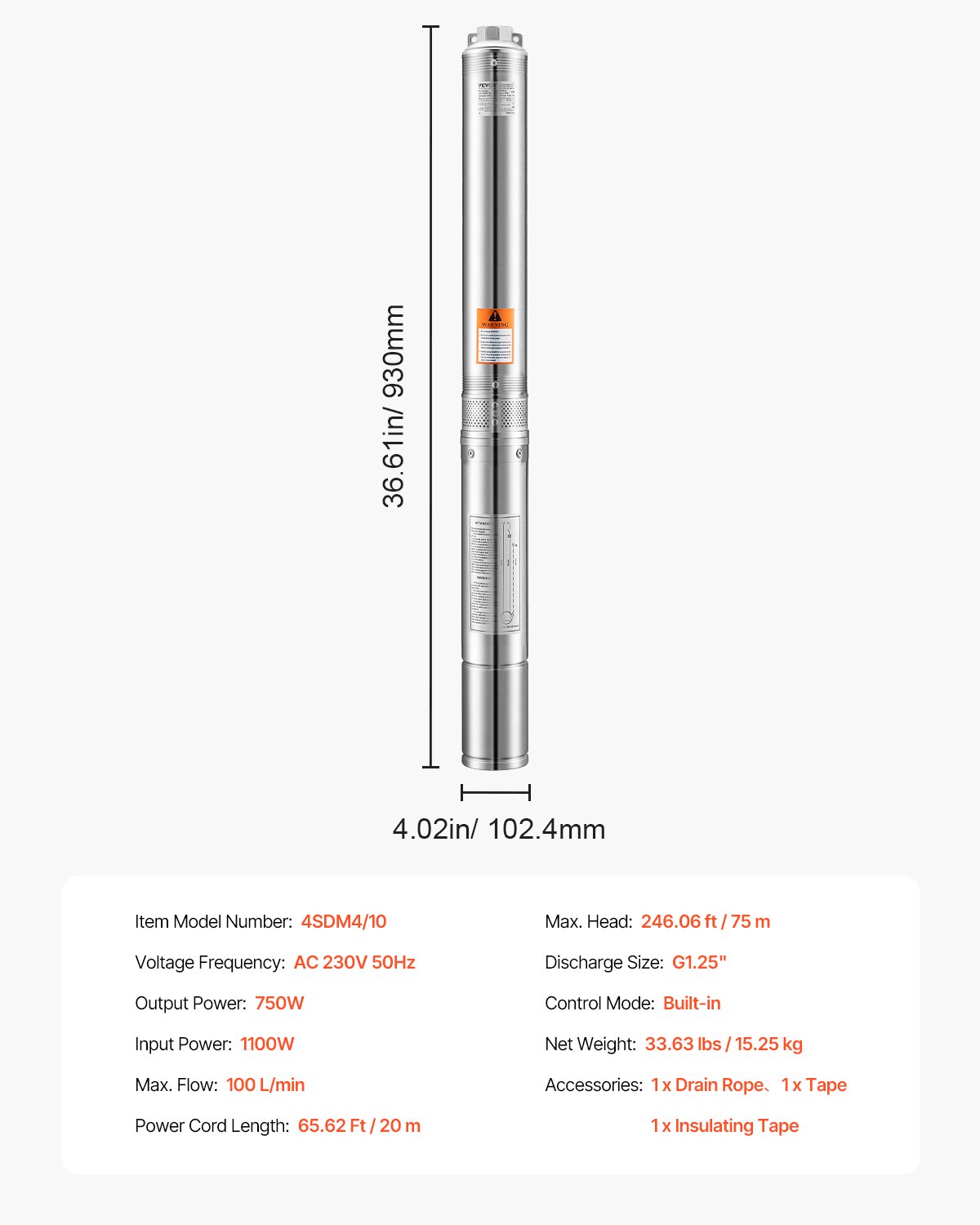

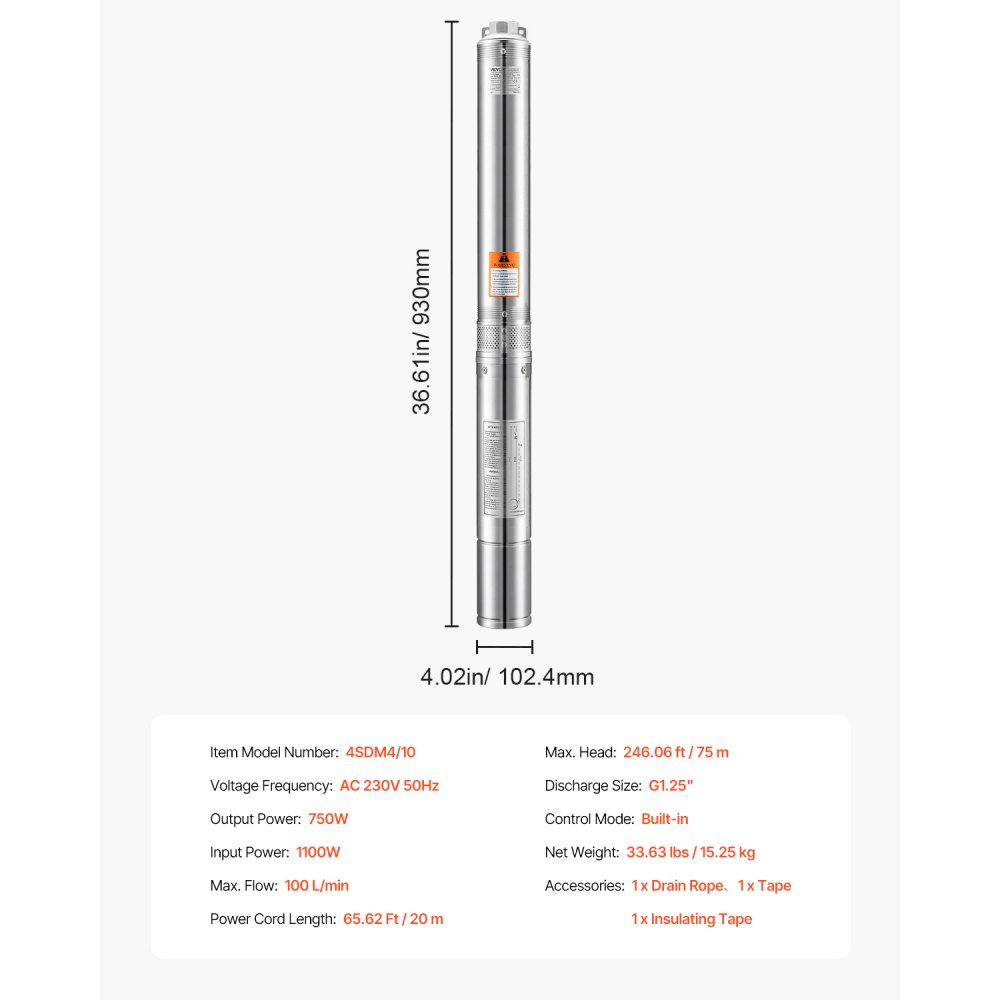

Für Bereiche mit NPT-Gewinde benötigen die Betreiber am Auslassanschluss einen BSP-auf-NPT-Adapter, um die Pumpe an die örtliche Rohrleitung anzuschließen. Das Pumpengehäuse hat einen Querschnitt von 102,4 mm (4,02 Zoll) und eine Gesamtlänge von 930 mm (36,61 Zoll). Um ausreichend Platz für die Installation und den Ausbau zu gewährleisten, ist ein Brunnenrohr mit einem Innendurchmesser erforderlich, der mindestens 10 mm (0,39 Zoll) größer ist als der Außendurchmesser des Pumpengehäuses.
