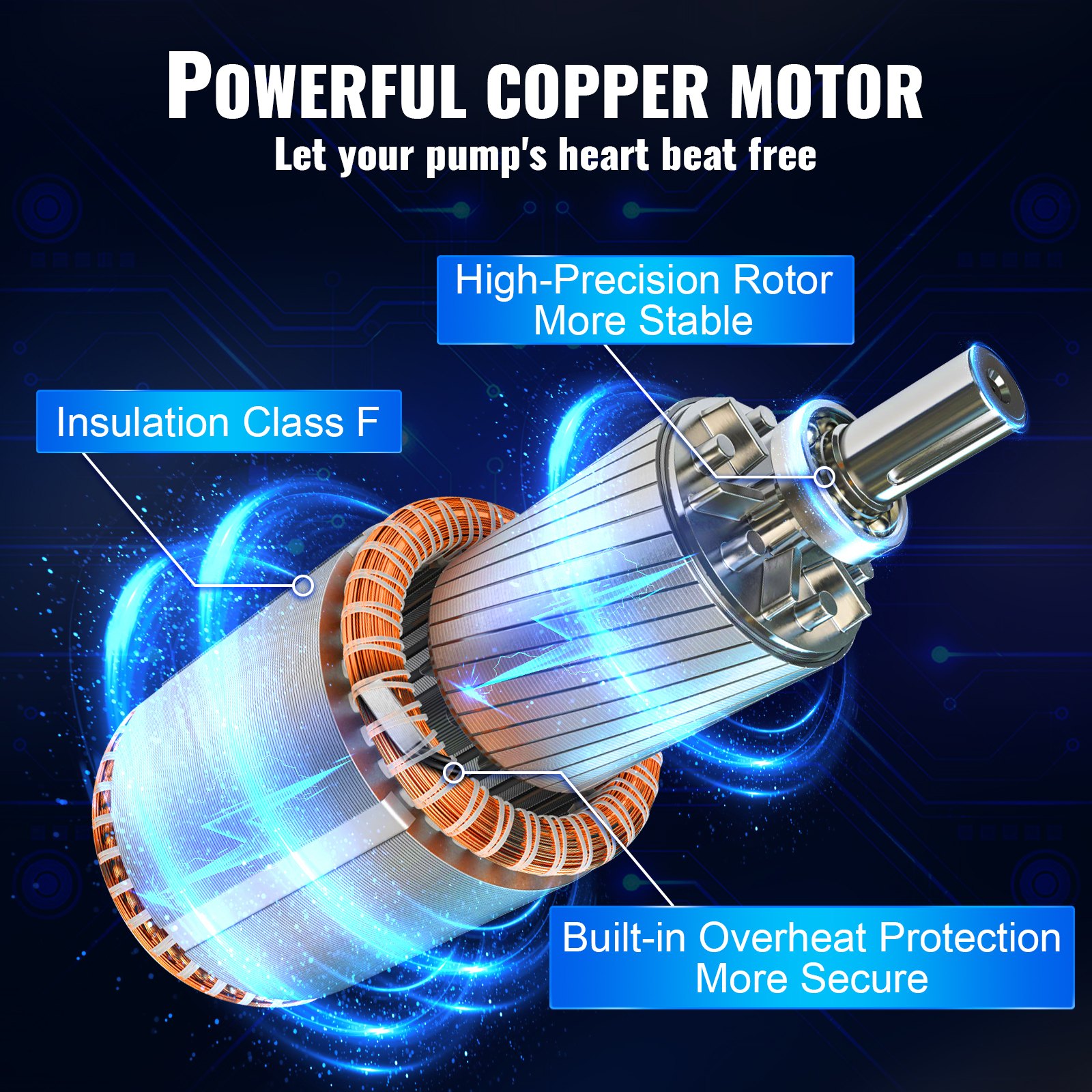

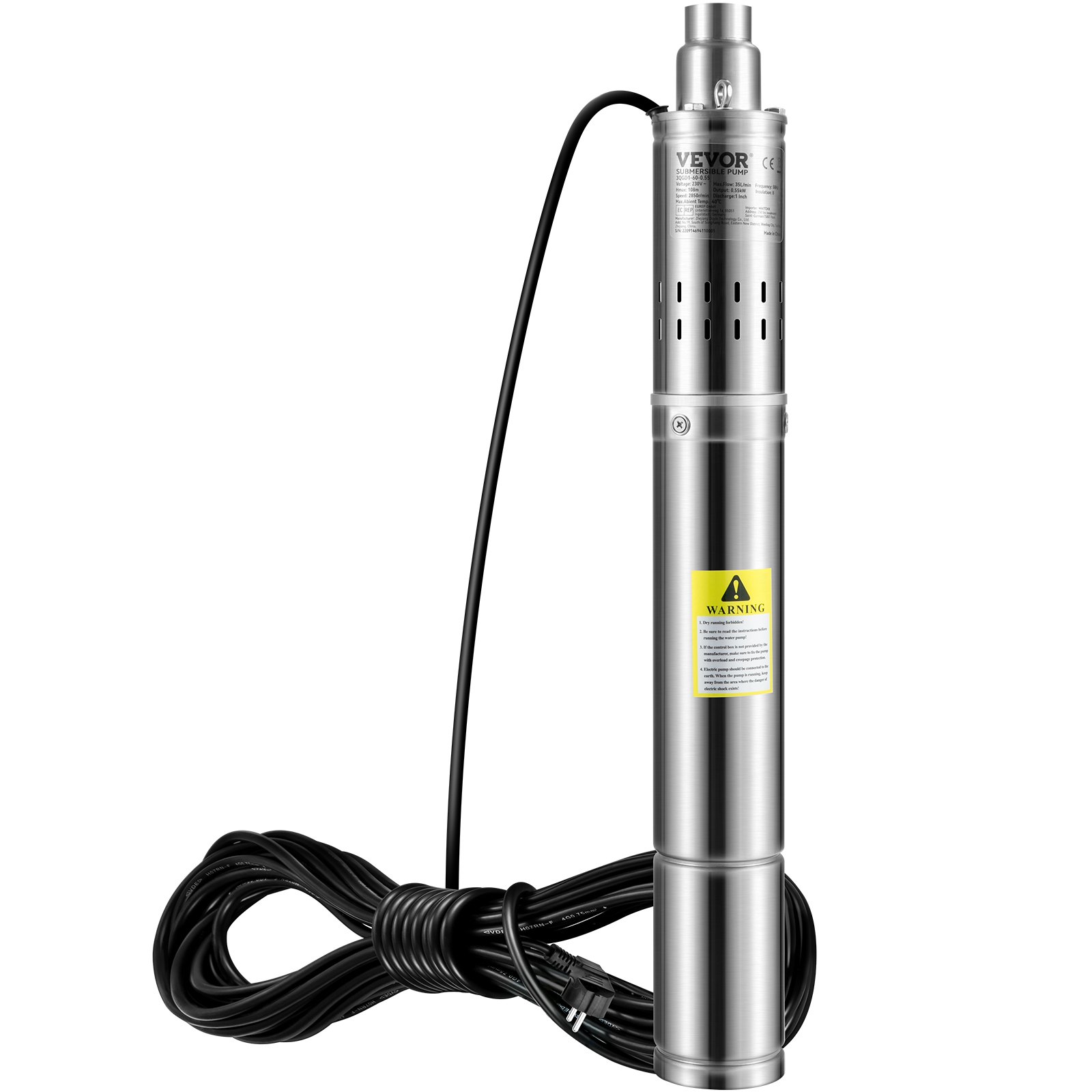

550-W-Kupfermotor in der Tiefbrunnen-Tauchpumpe für eine langfristig stabile Wasserförderung

Diese Tiefbrunnen-Tauchpumpe wird von einem 550-W-Kupfermotor mit 230 V / 50 Hz angetrieben. Mit einer Drehzahl von 2850 U/min treibt sie Edelstahl-Laufräder für kontinuierliche Wasserförderung an. Kupferwicklungen sind Aluminiumwicklungen hinsichtlich der Aufrechterhaltung der elektrischen Effizienz und der Hitzebeständigkeit über lange Zeiträume deutlich überlegen. Dies ist besonders wichtig für eine Pumpe, die unter Wasser in einem Brunnen arbeitet. Im Gegensatz zu einem luftgekühlten Motor wird die gesamte vom Motor erzeugte Wärme nicht an die Umgebungsluft, sondern an das mit ihm in Kontakt stehende Wasser abgeführt.

Der Motor verfügt über einen thermischen Überlastungsschutz, der bei Überhitzung oder anderen anormalen Betriebsbedingungen eine automatische Abschaltung bewirkt. Dieser Schutz verhindert das Durchbrennen der Wicklungen, wenn der Wasserstand bei längerem Förderbetrieb unter den Pumpeneinlass sinkt – ein typischer Ausfallgrund bei Tauchmotoren ohne automatische Abschaltfunktion. Der Betriebstemperaturbereich liegt zwischen 0 °C und 40 °C und deckt damit den gesamten Bereich der in der Landwirtschaft, Industrie und im privaten Wassersektor vorkommenden Grund- und Oberflächenwassertemperaturen ab.

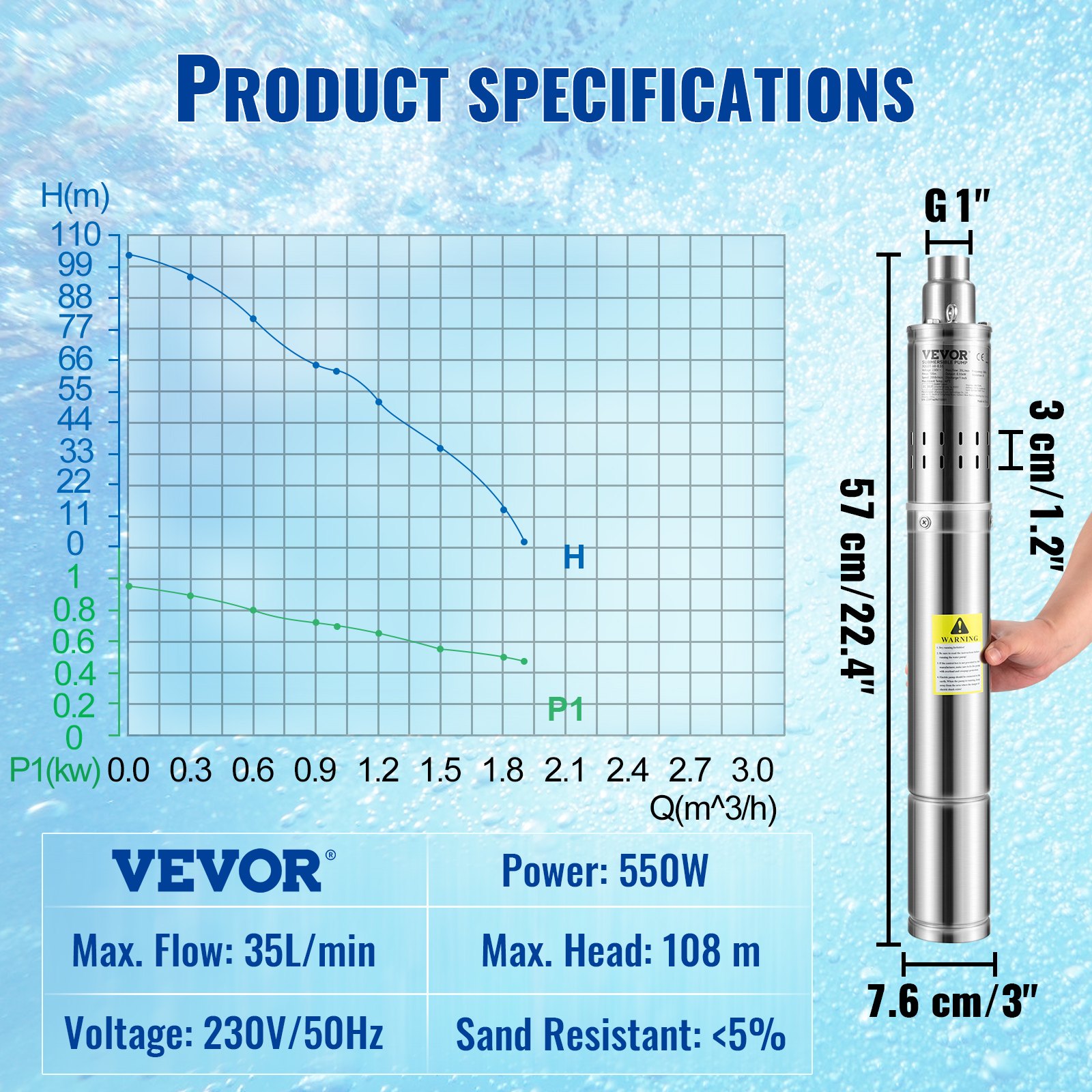

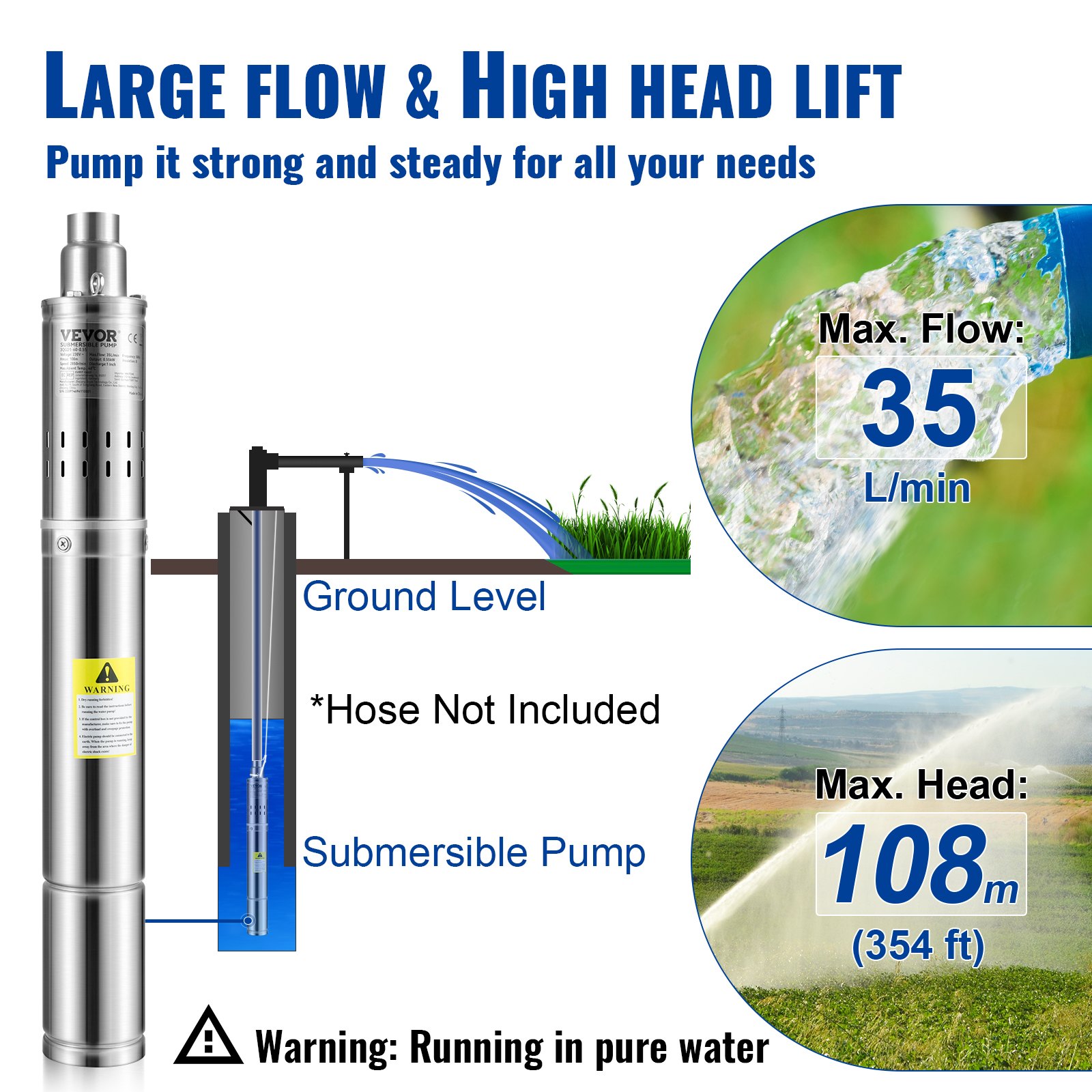

Maximale Förderhöhe 108 m und Durchflussrate 35 l/min für die Tiefenwasserförderung

Die maximale Förderhöhe der Tiefbrunnen-Tauchpumpe beträgt 108 m. Das bedeutet, sie kann Wasser aus dieser Tiefe gegen das volle Gewicht der darüber liegenden Wassersäule senkrecht an die Oberfläche befördern. Dank dieser Förderhöhe eignet sich diese Pumpe ideal für Tiefbrunnen, wo flachere Pumpen den Druck verlieren, bevor das Wasser die Oberfläche erreicht. Die maximale Fördermenge beträgt 35 l/min bei geringer Förderhöhe. Mit zunehmender Förderhöhe nimmt die Fördermenge allmählich ab. Betreiber sollten die Anlage daher anhand der tatsächlichen Förderhöhe für ihre jeweilige Brunnentiefe dimensionieren und nicht allein auf die maximale Nennleistung achten.

Der 1-Zoll-/2,5-cm-Gewindeausgang ist mit Standard-Gewinderohrverschraubungen für Wasserversorgungsanlagen in Wohnhäusern, landwirtschaftlichen Betrieben und leichten Industrieanlagen kompatibel. Die Modellbezeichnung 3QGD1-60-0.55 bestätigt, dass es sich bei dieser Pumpe um eine einphasige Tiefbrunnenpumpe handelt, die für hohe Förderhöhen, nicht jedoch für hohe Fördermengen oder niedrige Förderhöhen ausgelegt ist. Die Förderhöhe von 108 m bietet eine gute Betriebssicherheit oberhalb der Arbeitstiefe für die meisten gängigen Anwendungen, darunter die Bewässerung von Ackerland, die Trinkwasserversorgung und die Wasserentnahme aus Stauseen, Kanälen und Flüssen.

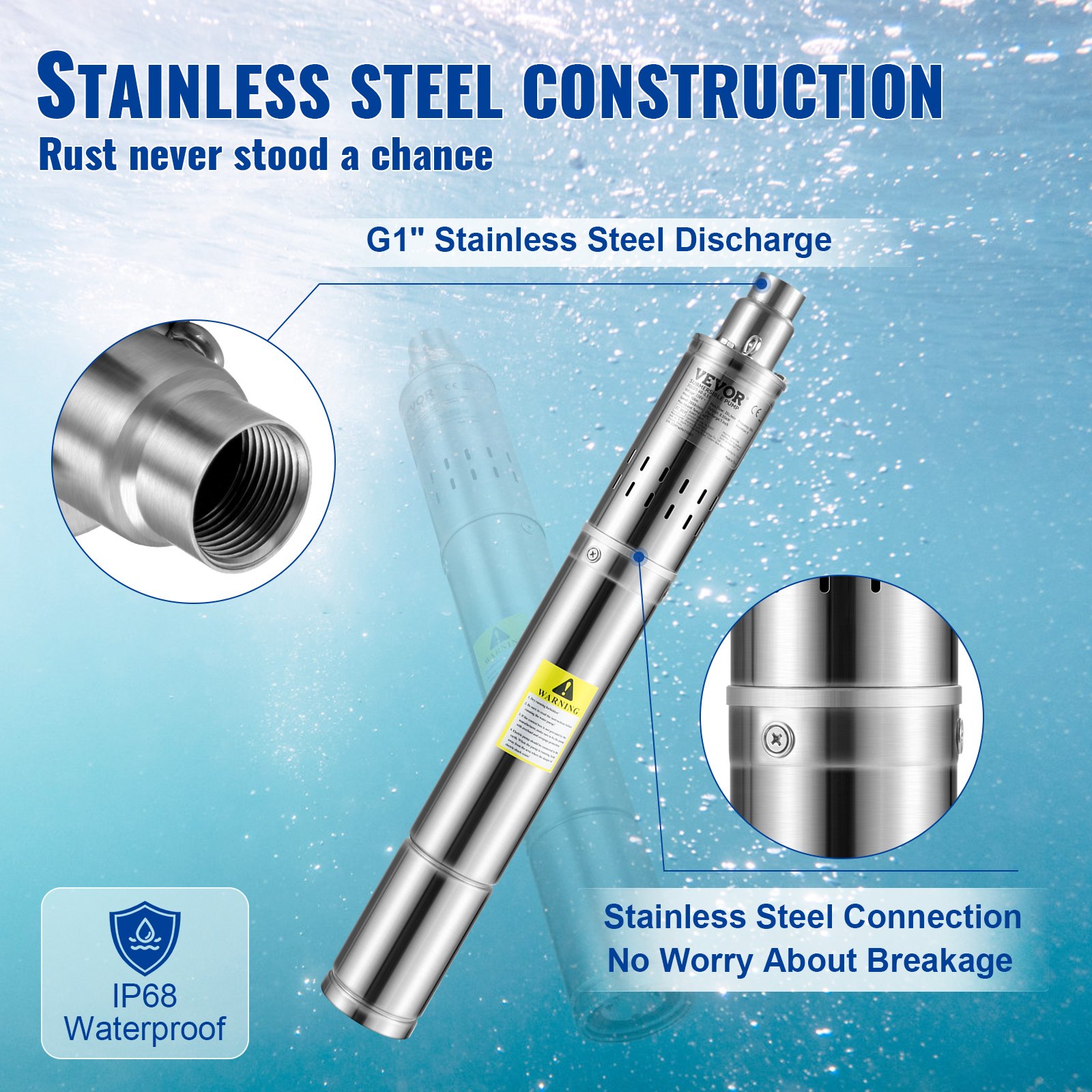

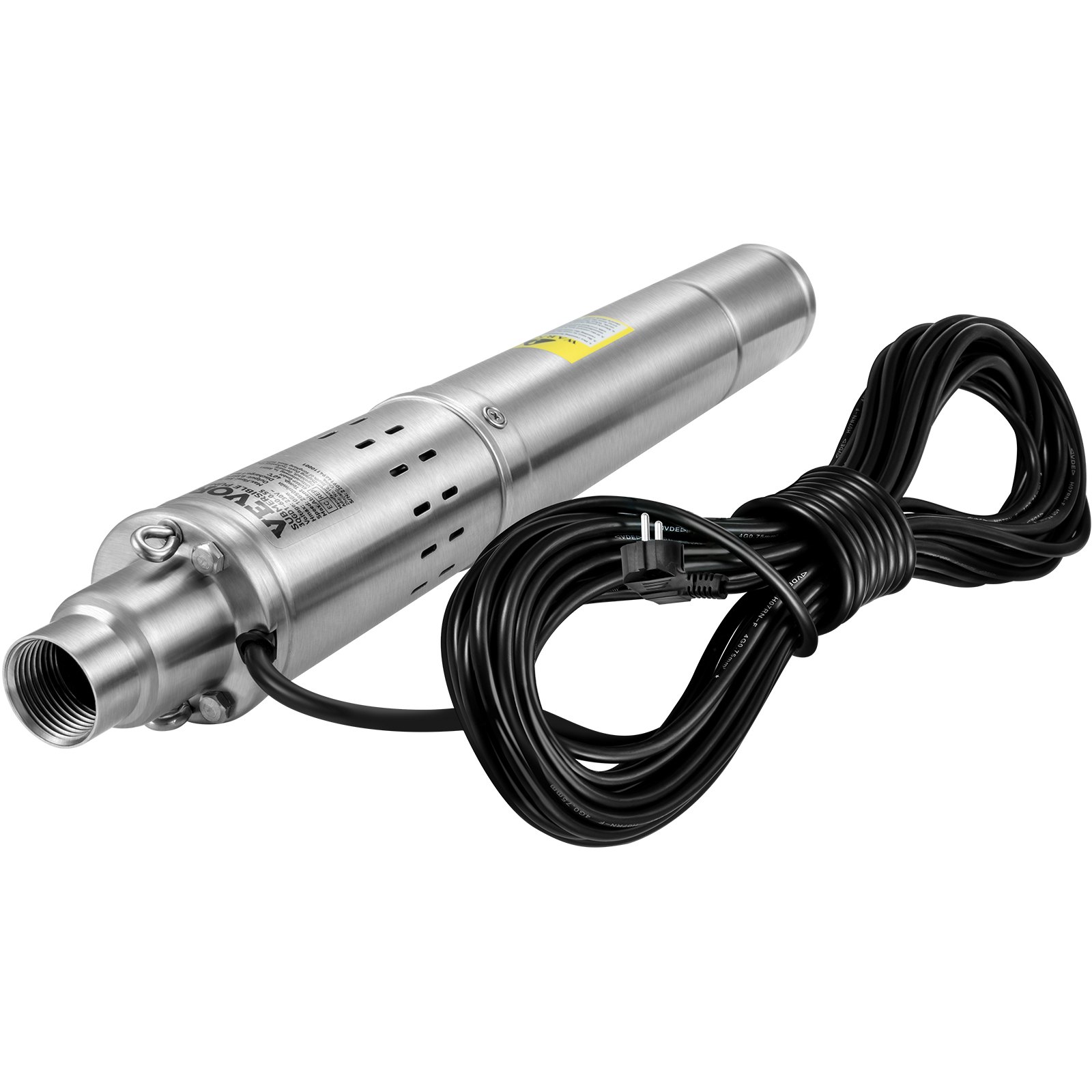

Gehäuse aus Edelstahl und Auslass aus Messing für korrosionsfreies Eintauchen

Das Gehäuse der Tiefbrunnen-Tauchpumpe besteht vollständig aus Edelstahl mit einem Auslass aus Messing. Diese Materialien wurden für den Langzeiteinsatz in Grundwasserumgebungen ausgewählt, wo Korrosionsbeständigkeit für die Langlebigkeit unerlässlich ist. Baustahl rostet in feuchten unterirdischen Umgebungen schnell, wodurch Rostpartikel in die Wasserversorgung gelangen und die strukturelle Integrität innerhalb weniger Jahre beeinträchtigt wird. Der Messingauslass ist ein korrosionsbeständiger Gewindeanschluss, der auch nach wiederholtem Ein- und Ausbau seine Größe beibehält.

Der Messingauslass verhindert Fressen und Gewindebeschädigungen bei Edelstahl-zu-Edelstahl-Gewindeverbindungen. Der Auslassanschluss ist auch nach mehrmaligem saisonalem Wiedereinbau zuverlässig. Dank der Kombination aus Edelstahlgehäuse und Messingauslass gibt der Hersteller für diese Pumpe unter normalen Betriebsbedingungen und innerhalb der spezifizierten Temperatur- und Sandbeständigkeitsparameter eine Lebensdauer von 8–10 Jahren an.

Tiefbrunnen-Tauchpumpe mit Schutzart IP68 (wasserdicht) und integriertem Überhitzungsschutz

IP68 ist die strengste Schutzart für wasserdichte Tauchgeräte. Das bedeutet, dass diese Tiefbrunnen-Tauchpumpe auch bei längerem, dauerhaftem Eintauchen in Tiefen von über einem Meter wasserdicht ist. Diese Schutzart ist keine Marketingaussage, sondern eine definierte IEC-Norm, die die geprüfte Abdichtung aller elektrischen Anschlüsse, Motorgehäuseverbindungen und Kabelverbindungen gegen eindringendes Wasser unter Druck vorschreibt. Wird die Pumpe in einer Bohrlochtiefe installiert, gewährleistet IP68 die Sicherheit des elektrischen Systems über den gesamten Förderhöhenbereich.

Die Isolationsklasse F bedeutet, dass die Motorwicklungen Temperaturen bis zu 155 °C standhalten und somit auch bei hoher Pumplast einen deutlichen Sicherheitsspielraum über den normalen Betriebstemperaturen bieten. Der automatische Überhitzungsschutz mit Abschaltung in Kombination mit der Isolationsklasse F gewährleistet doppelte thermische Sicherheit: Die Schutzschaltung verhindert, dass der Motor während des Betriebs gefährliche Temperaturen erreicht, und die Isolationsklasse F bietet zusätzliche Sicherheit bei verzögerter Reaktion der Schutzschaltung oder kurzzeitigen Übertemperaturen.

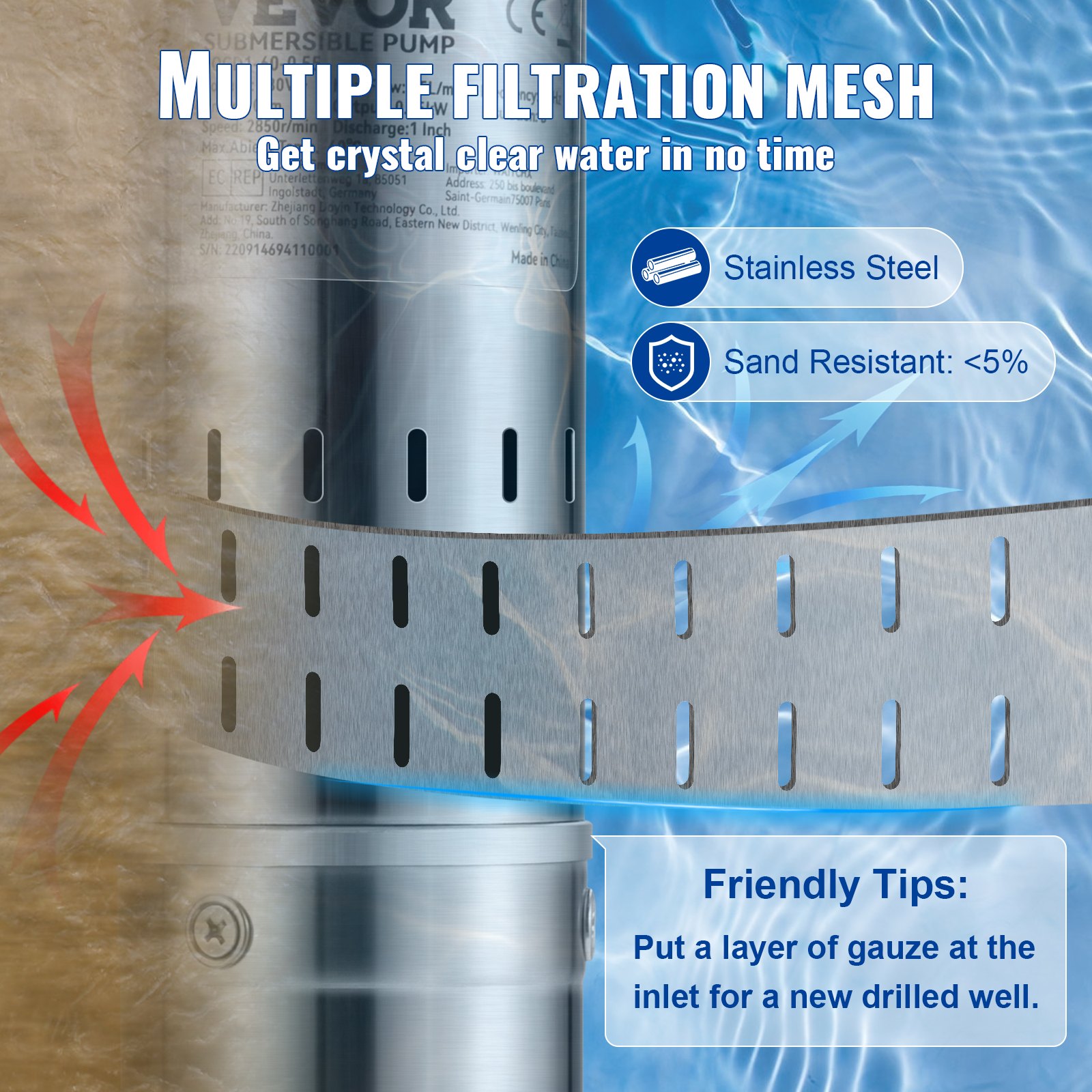

Edelstahl-Filtergewebe und Rückschlagventil für sandresistenten Reinwasserdurchfluss

Das Edelstahl-Filtergewebe filtert größere Partikel heraus, bevor diese in das Pumpenlaufradgehäuse gelangen, und schützt so die thermoplastischen Laufräder vor Abrieb durch Sand, Kies und Schwebstoffe im Grundwasser. Die Sandbeständigkeit ist auf weniger als 5 Vol.-% Sand ausgelegt; die Pumpe kann mittlere Sedimentbelastungen bewältigen, ist jedoch nicht für stark verschlammte Gewässer geeignet.

Das integrierte Rückschlagventil verhindert einen Rückfluss durch die Pumpe beim Motorstopp. Dadurch wird der Wasserdruck im Druckrohr aufrechterhalten und ein Ansaugverlust der Pumpe zwischen den Betriebszyklen verhindert. Ohne Rückschlagventil fließt das Wasser bei jedem Pumpenstopp zurück ins Druckrohr, und das System muss bei jedem Neustart gegen die volle Förderhöhe neu angesaugt werden. Dies erhöht den Anlaufstrom und die mechanische Belastung der Laufräder. Das integrierte Rückschlagventil eliminiert diese Anlaufbelastung und sorgt dafür, dass das Druckrohr beim Pumpenstart sofort betriebsbereit ist.

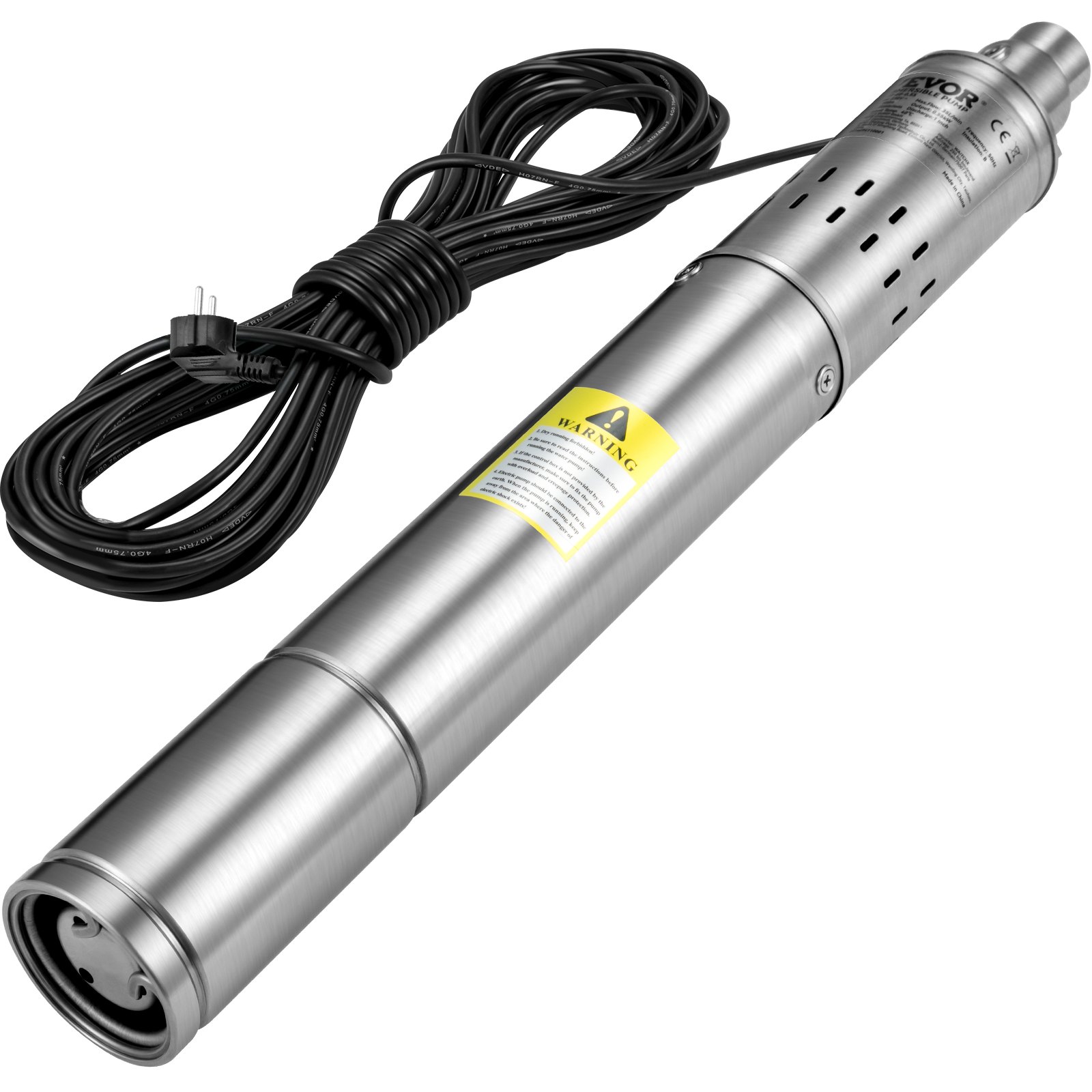

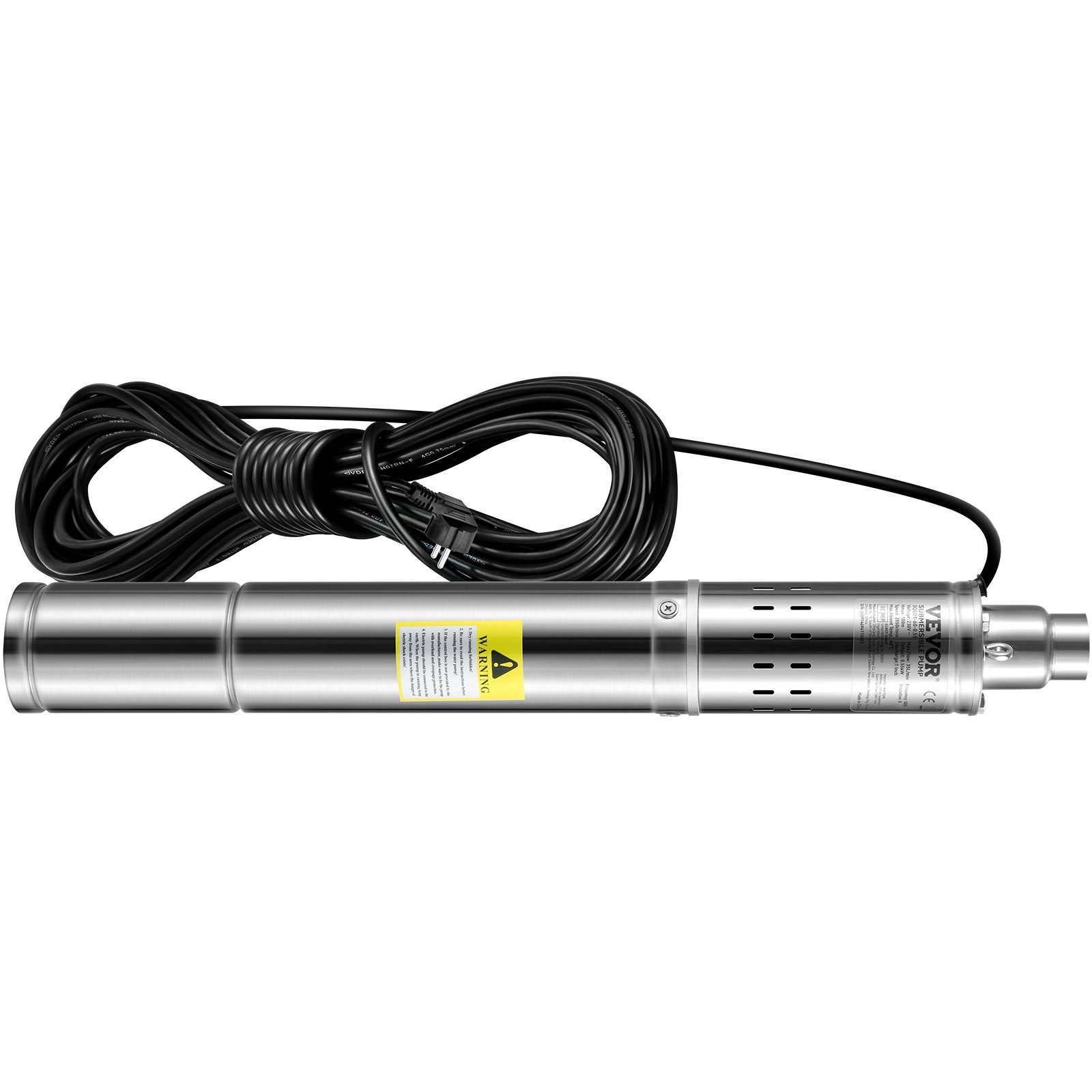

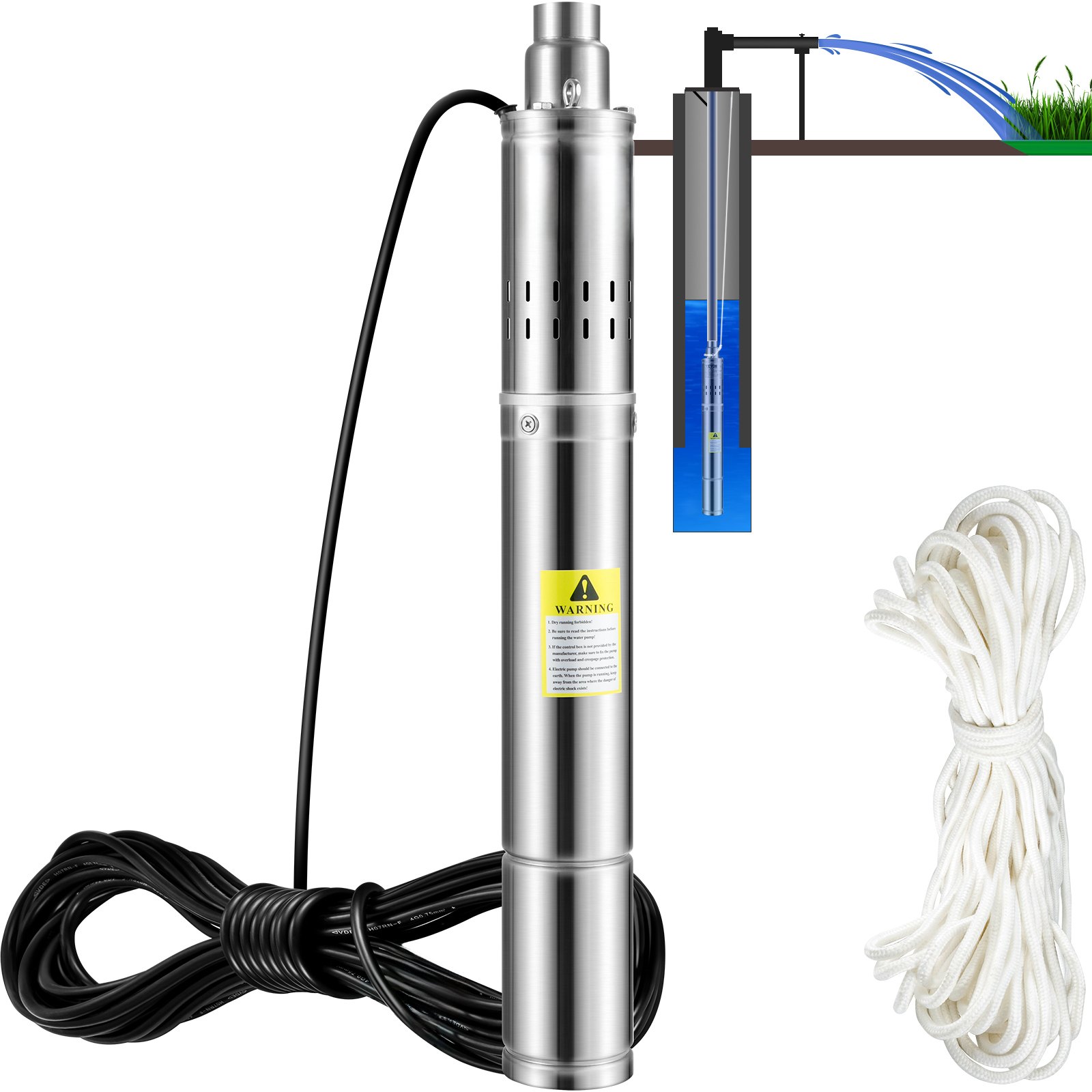

7,6 cm Pumpendurchmesser und 20 m Kabel für flexible Installation an verschiedenen Wasserquellen

Die Tiefbrunnen-Tauchpumpe mit einem Durchmesser von 7,6 cm (3 Zoll) passt in jedes Brunnenrohr mit einem Durchmesser von mindestens 7,6 cm – dem Mindestdurchmesser für Tiefbrunnen in Wohnhäusern und der Landwirtschaft mit geringer Nutzung. Dank dieser Kompatibilität kann die Pumpe ohne Änderungen am Brunnenrohr oder an Adaptern direkt in bestehende Standard-Bohrlöcher eingesetzt werden. Die schlanke, zylindrische Form ermöglicht zudem ein problemloses Ein- und Ausfahren der Pumpe durch das Brunnenrohr, selbst bei leichten Abweichungen in der Ausrichtung.

Ein 20 m langes, fest installiertes Stromkabel macht das Unterwasser-Spleißen bei der Installation überflüssig, beseitigt eine potenzielle Eintrittsstelle für Wasser und vereinfacht den elektrischen Anschluss auf einen einzigen oberirdischen Anschluss. Diese Kabellänge eignet sich für viele Hausbrunneninstallationen sowie für die Oberflächenwasserentnahme aus Stauseen, Regentonnen, Kanälen und Flüssen, ohne dass eine Verlängerung erforderlich ist.
